双列式电动润滑脂泵(31.5MPa)(JB/ZQ 4701—2006)

标记示例：公称压力31.5MPa，公称流量60mL/min，环式配管的双列式电动润滑脂泵，标记为

SDRB-N60H　双列式电动润滑脂泵　JB/ZQ 4701—2006

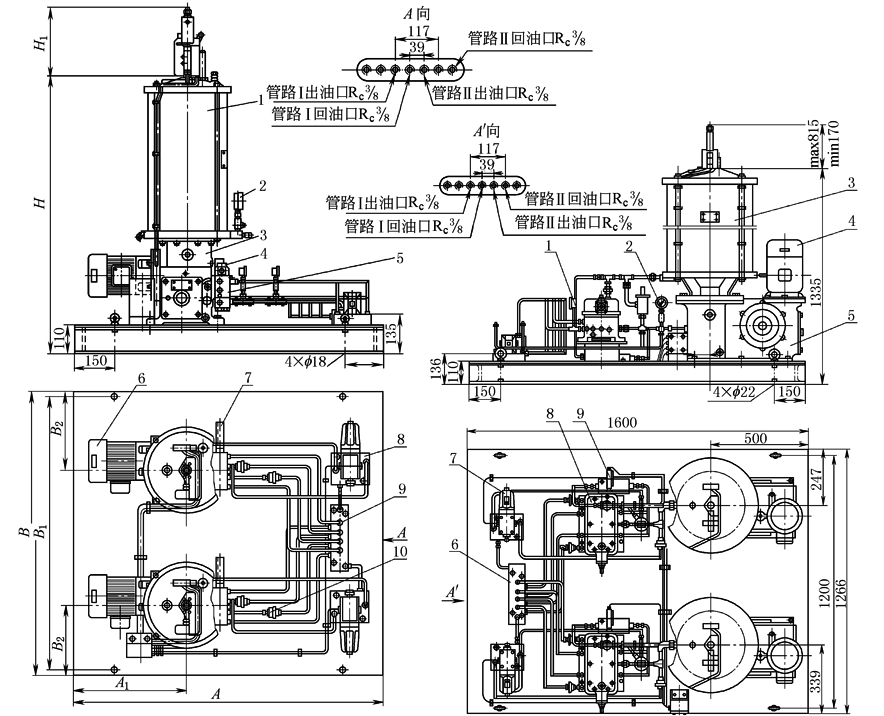

SDRB-N60H、SDRB-N195H 双列式电动润滑脂泵外形图

1—储油器；2，10—压力表；3—电动润滑脂泵；4—溢流阀；

5，9—液压换向阀；6—电动机；7—限位开关；8—电磁换向阀

SDRB-N585H 双列式电动润滑脂泵外形图

1，2—压力表；3—储油器；4—电动机；5—电动润滑脂泵；

6，8—液压换向阀；7—电磁换向阀；9—限位开关

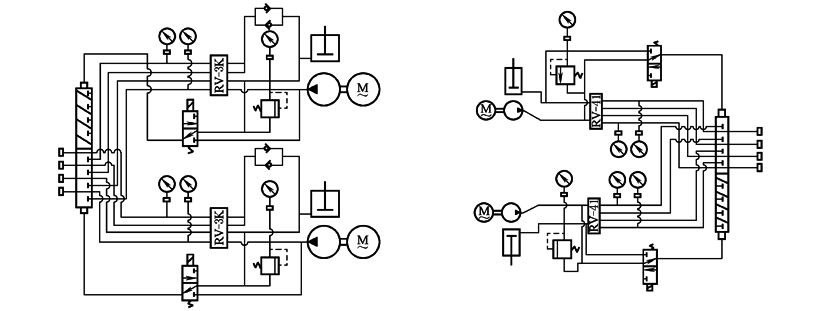

SDRB-N60H、SDRB-N195H 双列式电动润滑脂泵系统原理图

SDRB-N585H 双列式电动润滑脂泵系统原理图

双列式电动润滑脂泵组成、工作原理、技术参数及外形尺寸　　　　　　　　　　　　　mm

组

成

、

工

作

原

理

双列式电动润滑脂泵是由电动润滑脂泵、换向阀、管路附件等组成。在同一底座上安装有两台电动润滑脂泵，一台常用、一台备用，双泵可以自动切换，通过换向阀接通运转着的泵的回路，不影响系统的正常工作，润滑脂泵的运转由电控系统操纵

技

术

参

数

、

外

形

尺

寸

型号

公称流量

/mL·min^-1

公称压力

/MPa

储油器容积

/L

配管方式

电动机功率

/kW

润滑脂锥入度(25℃，150g)

/(10mm)^-1

质量

/kg

SDRB-N60H

60

31.5(N)

20

环式

0.37

265~385

405

SDRB-N195H

195

35

0.75

512

SDRB-N585H

585

90

1.5

975

型号

A

A₁

B

B₁

B₂

H

H₁

SDRB-N60H

1050

351

1100

1054

296

1036

598_max

155_min

SDRB-N195H

1230

503.5

1150

1104

310

1083

670_max

170_min

注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，太原矿山机器润滑液压设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司，四川川润股份有限公司，启东江海液压润滑设备有限公司。
