纤维卷尺   (摘自QB/T1519—1992)

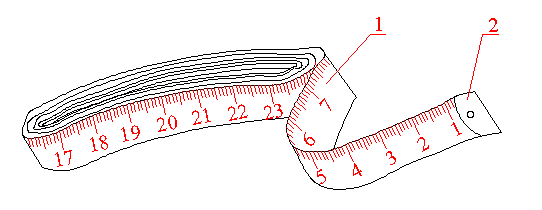

折卷式卷尺

1—尺带     2—夹头

盒式卷尺

1—摇柄   2—护圈   3—尺盒

4—盒门   5—尺带   6—拉环

架式卷尺

1—尺架   2—摇柄   3—护圈

4—尺环   5—拉环

型式

尺带宽度系列/mm

尺带标称长度系列/m

宽度

宽度允差

长度

长度允差

折卷式

7.5，13，14，15，16，18，20

±0.3

0.5的整数倍

(5m以下)

盒  式

折卷式

5的整数倍

盒  式

架  式
