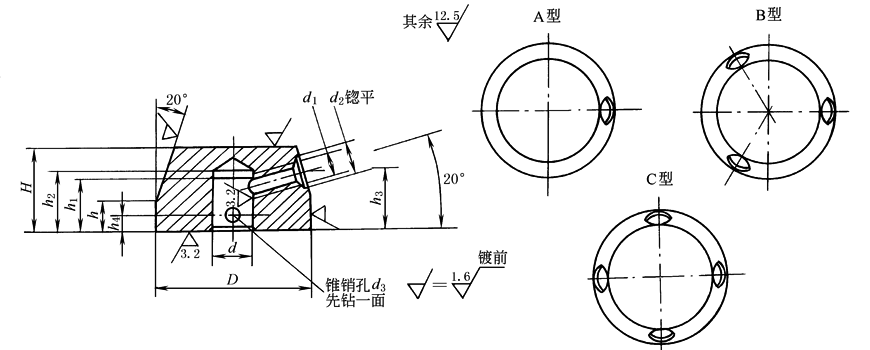

圆盘手柄座 (JB/T 7272.3—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：HT200；35钢；Q235-A。

表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

标记示例

A型，d＝10，D＝40，HT200，喷砂镀铬圆盘手柄座，标记为：手柄座 10×40 　JB/T 7272.3

B型，d＝10，D＝40，HT200，喷砂镀铬圆盘手柄座，标记为：手柄座 B10×40　JB/T 7272.3

C型，d＝10，D＝40，HT200，喷砂镀铬圆盘手柄座，标记为：手柄座 C10×40　JB/T 7272.3

d

基本尺寸

10

12

16

18

22

极限偏差H8

+0.022

0

+0.027

0

+0.033

0

D

40

50

60

70

80

H

22

26

32

36

d₁

M6

M8

M10

M12

d₂

9

11

13

17

d₃

4

5

6

h

8

11

13

h₁

14

18

21

24

h₂

16

20

23

26

h₃

15

19

23

25

h₄

4

6

每件质量 /kg≈

0.173

0.331

0.581

0.724

1.081

相配圆锥销  GB/T 117

4×40

5×50

5×60

6×70

6×80

注：其他技术要求按JB/T 7277的规定。
