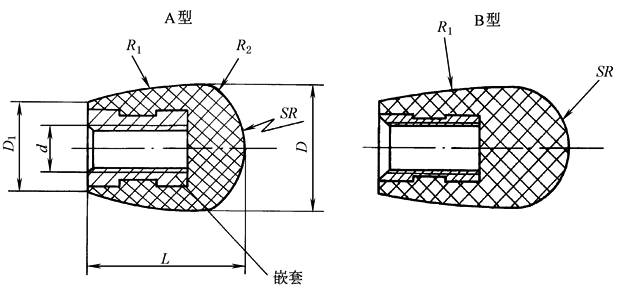

椭圆手柄套 (JB/T 7271.4—1994)　　　　　　　　　　　　　　　　　　　　　　mm

材料：塑料。

标记示例

A型，d＝M8，L＝25，黑色椭圆手柄套，标记为：手柄套 M8×25　JB/T 7271.4

A型，d＝M8，L＝25，红色椭圆手柄套，标记为：手柄套 M8×25(红)　JB/T 7271.4

B型，d＝M8，L＝32，黑色椭圆手柄套，标记为：手柄套 BM8×32　JB/T 7271.4

B型，d＝M8，L＝32，红色椭圆手柄套，标记为：手柄套 BM8×32(红)　JB/T 7271.4

d

L

D

D₁

SR

R₁

R₂

嵌  套

JB/T 7275

每件质量

/kg≈

A 型

B 型

A 型

B 型

A 型

B 型

M5

16

20

15

12

10

7.5

40

60

3

BM5×12

0.006

M6

20

25

17

14

12

8.5

45

110

4

BM6×14

0.012

M8

25

32

20

16

14

10

50

120

5

BM8×16

0.020

M10

32

40

25

20

16

12.5

70

170

6

BM10×20

0.043

M12

40

50

32

25

18

16

90

200

8

BM12×25

0.086

M16

50

63

40

30

22

20

110

220

12

BM16×32

0.135

M20

63

80

48

35

30

24

130

230

16

BM20×36

0.198

注：其他技术要求按JB/T 7277的规定。
