FZ型磁粉制动器(JB/T5989-1992)

FZ型磁粉制动器(JB/T 5989—1992)

表1                    磁粉制动器的基本性能参数 (JB/T 5989—1992)

型  号

公称转矩

Tn

/N·m

75℃ 时 线 圈

许用同步

转速 np

/r·min-1

转动惯量

J/kg·m2

自冷式

风冷式

液冷式

最大励磁

电压

Um/V

最大励磁

电流

Im/A

时间常数

Tir/s

许用滑

差功率

Pp/W

≥

许用滑

差功率

Pp/W

≥

风量

/m3·min-1

许用滑

差功率

Pp/W

液量

/L·min-1

FZ0.5□

0.5

24

≤0.40

≤0.035

1500

6.6×10-5

8

—

—

—

—

PZ1□

1

≤0.54

≤0.04

1.78×10-4

15

—

—

—

—

FZ2.5□

2.5

≤0.64

≤0.052

3.4×10-4

40

—

—

—

—

FZ5□

5

≤1.2

≤0.066

7.6×10-4

70

—

—

—

—

FZ10□

10

≤1.4

≤0.11

1.43×10-3

110

200

0.2

—

—

FZ25□·□/□

25

≤1.9

≤0.11

4.5×10-3

150

340

0.4

—

—

FZ50□·□/□

50

≤2.8

≤0.12

1.2×10-2

260

400

0.7

1200

3.0

FZ100□·□/□

100

≤3.6

≤0.23

4×10-2

420

800

1.2

2500

6.0

FZ200□·□/□

200

≤3.8

≤0.33

1000

0.104

720

1400

1.6

3800

9.0

FZ400□·□/□

400

≤5.0

≤0.44

0.273

900

2100

2.0

5200

15

FZ630□·□/□

630

80

≤1.6

≤0.47

1000

0.53

1000

2300

2.4

—

—

FZ1000□·□/□

1000

≤1.8

≤0.57

750

0.93

1200

3900

3.2

—

—

FZ2000□·□/□

2000

≤2.2

≤0.80

2.44

2000

6300

5.0

—

—

注:1.工作条件:环境温度-5~40℃,空气最大相对湿度为90%(平均温度为25℃ 时),周围介质无爆炸危险,无腐蚀金属,无破环绝缘的尘埃,无油雾;

2.制动器用于海拔高度不超过2500m。用于制动或快速制动的产品采用直流稳压电源;用于调节转矩的产品推荐用直流可调恒流电源或专用的电子微控制品。

3.产品的安全数 Ks:工业产品 Ks>1.3;调节产品 Ks>1.5;快速产品 Ks>2.0(安全系数 Ks 是最大转矩与公称转矩之比)。

4.磁粉制动器的轴伸按 GB/T 1569的规定,键按 GB/T 1095 的规定,轴孔和键槽按 GB/T 3852的规定。

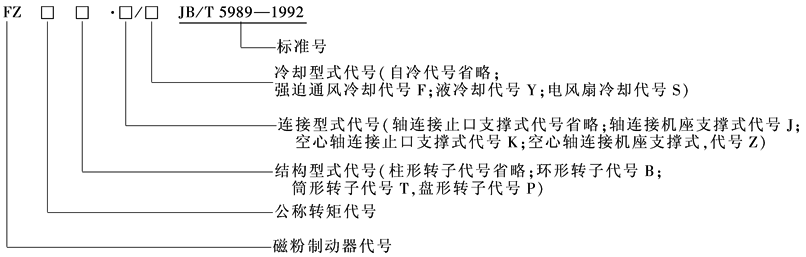

5.型号意义:

6-0387

6.生产厂家为北京航空航天大学自动控制系、武汉汉阳船厂磁粉离合器分厂、江苏海安机器厂、宁波控制器厂、莱州磁粉离合器厂。第一重型机器集团机电设备厂。

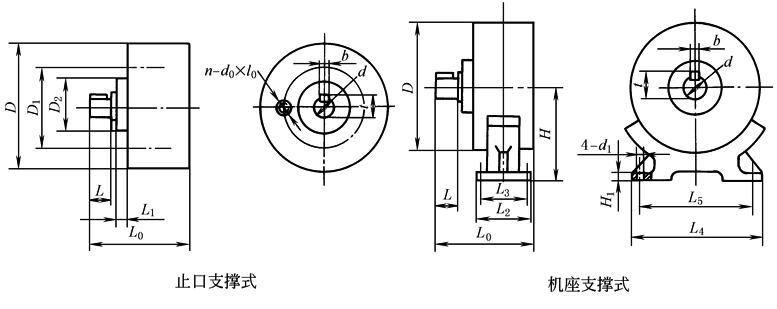

表2                   轴连接、止口支撑式和机座支撑式制动器主要尺寸(JB/T 5989—1992)              mm

B6D4D49

型  号

外形尺寸

连接尺寸

止口式安装尺寸

机座支撑式安装尺寸

L0

D

d

(h7)

L

b

(p7)

t

D1

D2

(g7)

L1

n

d0

l0

L2

L3

L4

L5

H

H1

d1

FZ2.5□

FZ2.5□.J

104

120

10

20

3

11.2

64

42

8

6

M5

10

70

50

120

100

80

8

7

FZ5□

FZ5□.J

114

134

12

25

4

13.5

64

42

10

6

M5

10

70

50

140

120

90

10

7

FZ10□

FZ10□.J

129

152

14

25

5

16

64

42

13

6

M6

10

90

60

150

120

100

13

10

FZ25□

FZ25□.J

148

182

20

36

6

22.5

78

55

15

6

M6

10

100

70

180

150

120

15

12

FZ50□

FZ50□.J

182

219

25

42

8

28

100

74

23

6

M6

10

110

80

210

180

145

15

12

FZ100□

FZ100□.J

232

290

30

58

8

33

140

100

25

6

M10

15

140

100

290

250

185

20

12

FZ200□

FZ200□.J

267

335

35

58

10

38

150

110

25

6

M10

15

160

120

330

280

210

22

15

FZ400□

FZ400□.J

329

398

45

82

14

48.5

200

130

33

6

M10

20

180

130

390

330

250

27

19

FZ630□

FZ630□.J

395

480

60

105

18

64

410

460

35

6×2

M12

25

210

150

480

410

290

33

24

FZ1000□

FZ1000□.J

435

540

70

105

20

74.5

460

510

40

6×2

M12

25

220

160

540

470

330

38

24

FZ2000□

FZ2000□.J

525

660

80

130

22

85

560

630

40

6×2

M12

30

230

170

660

580

390

45

24

注:表中D、L0、H1为推荐尺寸。

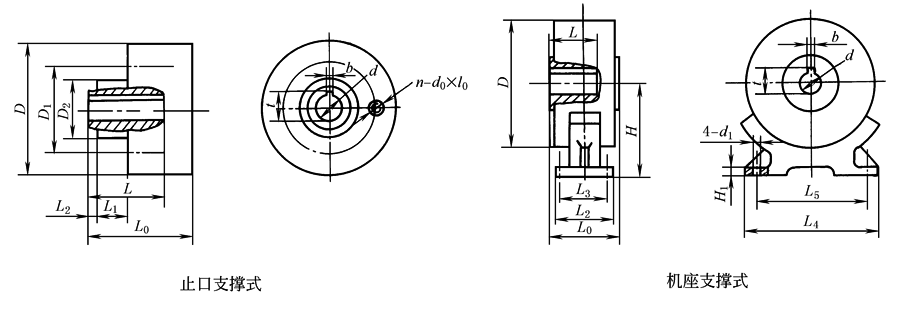

表3                  空心轴连接、止口支撑式和机座支撑式制动器主要尺寸(JB/T 5989—1992)          mm

B6D4D50

型  号

外 形 尺 寸

安  装  尺  寸

连  接  尺  寸

L0

D

D1

D2

L1

L2

n

d0

l0

d(H7)

L

b(F7)

t

止

口

支

撑

式

FZ5□.K

80

130

90

70

10

2

6

M5

10

12

27

4

13.8

FZ10□.K

90

160

94

74

13

2

6

M6

10

13

30

6

20.8

FZ25□.K

100

180

120

100

15

2

6

M6

10

20

38

6

22.8

FZ50□.K

120

220

130

110

23

4

6

M6

10

30

60

8

33.3

FZ100□.K

140

290

150

110

25

4

6

M10

15

35

60

10

38.3

FZ200□.K

165

340

200

160

25

6

6

M10

15

45

84

14

48.8

FZ400□.K

210

398

200

160

33

6

6

M12

20

50

84

14

53.8

型  号

外 形 尺 寸

连  接  尺  寸

安  装  尺  寸

L0

D

d(H7)

L

b(F7)

t

L2

L3

L4

L5

H

H1

d1

机

座

支

撑

式

FZ5□.Z

72

130

12

27

4

13.8

70

50

140

120

90

10

7

FZ10□.Z

79

160

18

30

6

20.8

90

60

150

120

100

13

10

FZ25□.Z

87

180

20

38

6

22.8

100

70

180

150

120

15

12

FZ50□.Z

101

220

30

60

8

33.3

110

80

210

180

145

15

12

FZ100□.Z

119

290

35

60

10

38.3

140

100

290

250

185

20

12

FZ200□.Z

146

340

45

84

14

48.8

160

120

330

280

210

22

15

FZ400□.Z

183

398

50

84

14

53.8

180

130

390

330

250

27

19

注:1.L0、D为推荐尺寸。

2.止口支撑式中空心轴配合长度不小于L。

3.止口支撑式中空心轴可为通孔,也可为不通孔。
