短行程带式制动器计算

表1

项　　 目

计　 算　 公　 式

说　　 明

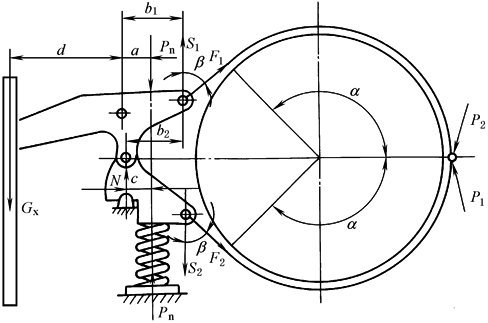

力　 图

垂直力S₁，S₂(不计自重)/N

以上下曲杆的平衡条件求出S₁，S₂

P_n——弹簧力，N

a、b₁、b₂、c、d——长度尺寸，m，

见图

G_x——电磁铁衔铁的重力，N

铰链中的垂直力/N

在一般结构中，带的两半的包角α互相相等，角β亦相等

η——制动器杠杆传动效率，取η＝0.9～0.95

带两端张力F₁、F₂/N

上、下带的制动圆周力F_s、F_x/N

总制动力矩T/N·m

产生制动力矩所必需的弹簧力P_n/N

电磁铁的转矩T/N·m

T＝P_na

表2　　　　　　　　　　　　　　　　　　　　　　　　短行程带式制动器的性能(参考)

制动轮直径

/mm

制动轮宽度

/mm

制　 动　 转　 矩　 /N·m

制动器的质量

/kg

磁铁串励使用

磁铁分励使用

JC15%

JC25%

JC40%

JC25%

JC40%

JC100%

200

85

130

100

70

190

140

80

52

255

85

390

290

180

380

320

180

62

355

120

1230

850

540

1400

900

550

141

455

170

1620

1170

830

2250

1400

1050

235

535

190

2250

1470

1120

2950

2300

1450

325

610

190

3030

1980

1500

4150

3050

1950

365

760

210

5200

3780

3000

8850

5350

390

580

注：摘自原苏联乌拉尔重型机械制造厂设计资料。
