Ed型(YTD型)推动器

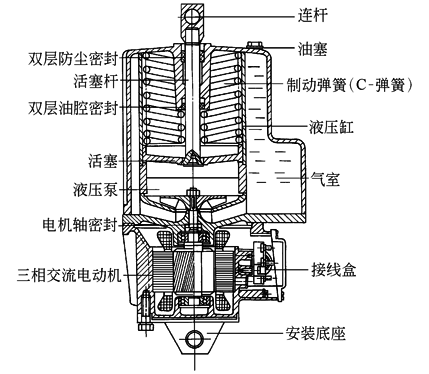

剖视图

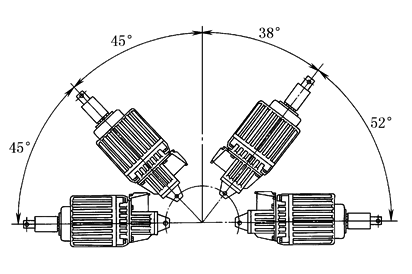

安装方式

使用条件：

1.环境温度：-20～50℃使用DB-25液压油，低于-20℃时用YH-10航空液压油，可不装加热器；用DB-25液压油，必须装有加热器。

2.工作制：连续工作S1，断续工作S3(FC60%)。

3.电压和频率：三相交流380V/50(60)Hz。

4.三相交流异步式电动机：技术数据符合GB 755—2000绝缘等级：F级。

5.电缆：电缆进线管口M30×1.5，导线截面最大可达4×2.5mm²。

安装方式及说明：

1.垂直安装：活塞杆连接块朝上

2.水平安装和中间任意位置：主参数标牌朝上，如上图(但Ed630/12仅用于垂直安装)

3.说明：所有推动器的推杆连结块都可以旋转；Ed50-Ed301固定座可作90°旋转，Ed23和Ed30的固定座可提供90°旋转(订货时说明)；无论何种安装位置，活塞杆都不能承受径向力。

表1　　　　　　　　　　　　　　　　　　　　　　　Ed型推动器技术参数

型  号

额定推力

/N

额定行程

/mm

制动弹簧力

/N

额定频率

/Hz

输入功率

/W

额定电压

/V

额定电流

/A

最大工作频率

/(次·h^-1)

质 量

/kg

短行程推动器

Ed23/5

220

50

180

50

165

380

0.52

2000

10

Ed30/5

300

50

270

50

200

380

0.46

2000

14

Ed50/6

500

60

460

50

210

380

0.48

2000

21

Ed/80/6

800

60

750

50

330

380

1.42

2000

24

Ed121/6

1250

60

1200

50

330

380

1.44

2000

39

Ed201/6

2000

60

1900

50

450

380

1.45

2000

39

Ed301/6

3000

60

2700

50

550

380

1.46

1500

40

长行程推动器

Ed50/12

500

120

50

210

380

0.48

1200

26

Ed80/12

800

120

50

330

380

1.42

1200

27

Ed121/12

1250

120

50

330

380

1.44

1200

39

Ed201/12

2000

120

50

450

380

1.45

1200

39

Ed301/12

3000

120

50

550

380

1.46

900

40

Ed630/12

6300

120

50

1100

380

2.4

630

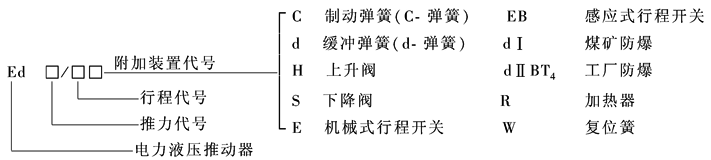

注：1.型号意义：

2.附加装置说明：①可同时设置上、下限位开关，上限位开关可指示制动器是否正常打开，下限位开关可指示制动器是否正常闭合。②上升、下降或上升下降延时阀，可使动作延时，可在额定动作时间至30s内进行调定，装有延时阀的推动器，当阀全开时，其上升下降时间将有所延长，短行程延长0.1～0.2s，长行程延长0.2～0.4s。③短行程推动器可设置制动弹簧C或复位弹簧W和缓冲弹簧d。表中所列制动弹簧C的弹簧力为上升行程1/3时的弹簧力。复位弹簧W工作原理同弹簧C但弹簧力较小。缓冲弹簧d可使制动平稳，它安装在活塞杆上(代替推杆连接块)，安装弹簧d的推动器不能安行程开关。④加热器分AC110V或AC220V两种电压，订货时应注明，温度的控制方法用户选择，接线盒进线口为M22×1.5。⑤行程开关分机械式与感应式，用户自己选择。⑥可采用快速下降电路，通过电机加电容，可使下降时间缩短15%，用户自己设置。

3.本表摘自焦作制动器有限公司的样本。该公司还生产Ed2型、YTD6型推动器，规格多少不尽相同，但他们的相应规格的基本性能与安装尺寸完全互换。各厂生产的Ed型和YTD型同规格时，参数和尺寸基本相同，Ed型符合德国标准DIN 15430，Ed2、YTD6型符合JB/T 6406.3—1992标准但不具备Ed型的附加功能。该公司还生产Ed隔爆型，适用于煤矿井下及ⅡA、ⅡB温度组别为T₁～T₄组可燃气体与空气形成的爆炸性场所。

4.上海振华港机丰城制动器分公司也生产Ed型、YTD型推动器，基本性能及安装尺寸与焦作公司生产的相同，该公司还生产MYT2型推动器，连接尺寸符合Q/ZB 120标准，可取代(M)YT1型老产品。天水长城控制电器厂生产MYT型推动器，符合JB/T 6452和德国DIN 15430标准。上海伯瑞制动器有限公司(原上海奉城制动器厂)，也生产Ed型、YTD型推动器。各厂家产品性能与尺寸有可能不尽相同，选用时应与各厂家联系。

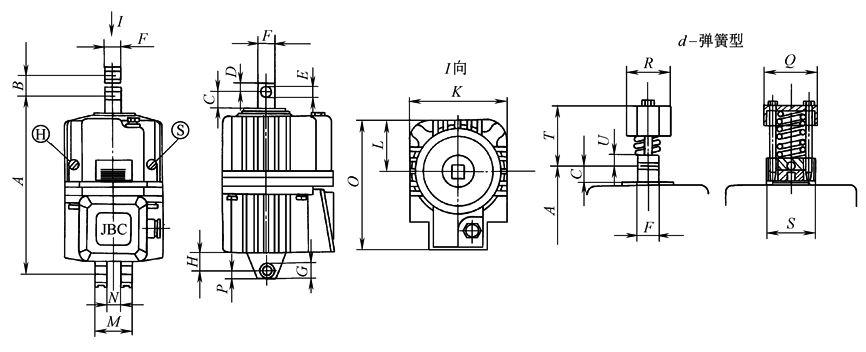

表2　　　　　　　　　　　　　　　　　　　　　　　Ed型系列尺寸(一)　　　　　　　　　　　　　　　　　　　　mm

H—上升阀　S—下降阀

型 号

A

B

C

D

F

H

K

L

M

N

O

P

Q

R

S

T

U

Ed23/5

286

50

26

12

12

20

16

20

60

80

80

40

200

16

85

55

75

100

20

Ed30/5

370

50

34

15

16

25

16

18

160

80

80

40

197

16

85

55

75

100

20

Ed50/6

435

60

36

18

20

30

20

23

195

97

120

60

254

22

85

55

75

100

20

Ed80/6

450

60

36

18

20

30

20

23

195

97

120

60

254

22

85

55

75

100

20

Ed50/12

515

120

36

18

20

30

20

23

195

97

120

60

254

22

Ed80/12

530

120

36

18

20

30

20

23

195

97

120

60

254

22

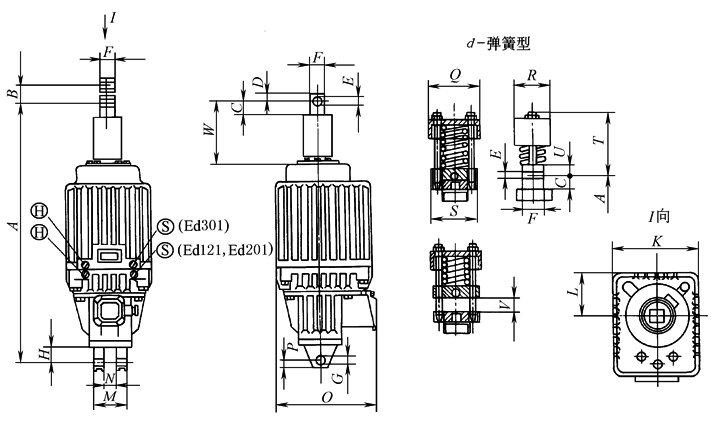

表3　　　　　　　　　　　　　　　　　　　　　　　Ed型系列尺寸(二)　　　　　　　　　　　　　　　　　　　　mm

型 号

A

B

C

D

F

H

K

L

M

N

O

P

Q

R

S

T

U

V

W

Ed121/6

645

60

38

25

25

40

25

35

240

112

90

40

260

25

130

80

120

147

35

20

130

Ed201/6

645

60

38

25

25

40

25

35

240

112

90

40

260

25

130

80

120

147

35

20

130

Ed301/6

645

120

38

25

25

40

25

35

240

112

90

40

260

25

130

80

120

147

35

20

130

Ed121/12

705

120

38

25

25

40

25

35

240

112

90

40

260

25

190

Ed201/12

705

120

38

25

25

40

25

35

240

112

90

40

260

25

190

Ed301/12

705

120

38

25

25

40

25

35

240

112

90

40

260

25

190

Ed630/12

865

120

38

25

25

40

25

240

112

90

40

260

25
