ASD系列V带轮钢砂式离心离合器(安全联轴器)(JB/T 5986—1992)

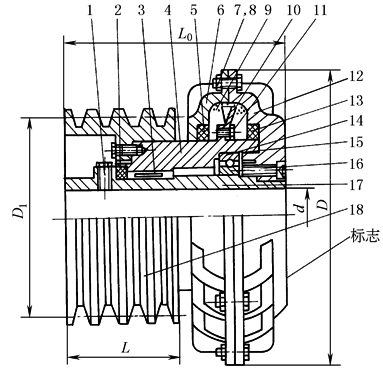

ASD 型 V 带轮钢砂式离心离合器

1—紧定螺钉；2，5，13—密封圈；3—滚针轴承；4—从动转子；6，12—壳体；7，11—螺栓；

8—螺母；9—钢砂；10—叶轮；14—滚动轴承；15—挡圈；16—内六角螺栓；17—主动轴套；18—V带轮

型号

各种转速下的传递功率 /kW

轴孔直径d

(H7)

D

D₁

L₀

L

许用转速

/r·min^-1

750

1000

1500

3000

/r·min^-1

mm

铸铁

铸钢

ASD2

0.2

0.48

1.1

4*

19

160

118

99

50

2860

3820

20

22

24

ASD3

0.5

1.3

3.5

8*

24

194

140

141

63

2860

3820

25

28

ASD4

0.8

1.5

5.5

20*

28

214

180

170

90

2600

3470

30

32

ASD5

2

3.7

10

28*

32

242

180

190

105

2290

3060

35

38

40

42

ASD6

4

7.5

22

—

42

290

200

215

117

1830

2240

45

48

50

55

ASD7

10

15

55

—

55

340

236

250

135

1600

2140

56

60

63

65

ASD8

30

45

100

—

65

432

250

245

145

1250

1600

70

71

75

80

85

注：1.带*号的离合器材料为锻钢。

2.生产厂家为无锡第五机械制造公司。
