DLY3系列牙嵌式无滑环电磁离合器 |
|||||||||||||||||||||||
|

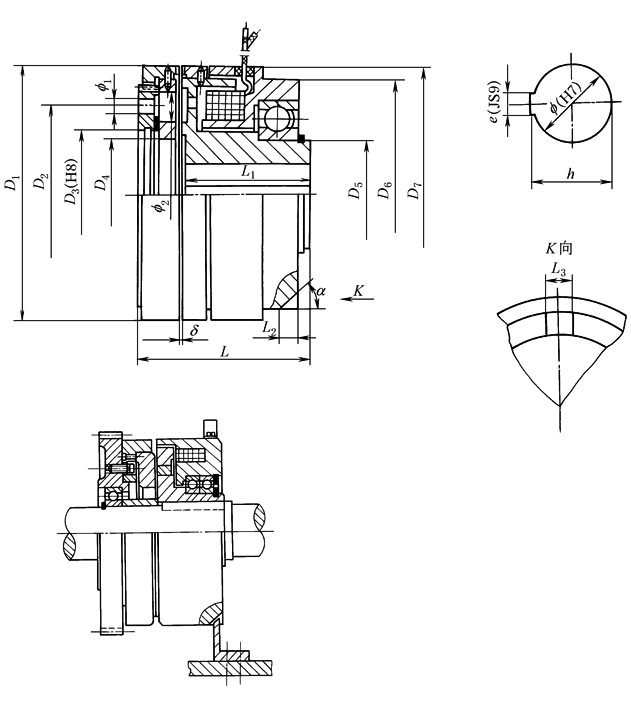

安装示例
|
|||||||||||||||||||||||
|
规 格 |
额定转矩 /N·m |
额定电压 (DC)/V |
线圈消耗功率 (20℃)/W |
允许最高结合转速 /r·min-1 |
允许最高转速 /r·min-1 |
||||||||||||||||||
|
5A |
50 |
24 |
24 |
50 |
4500 |
||||||||||||||||||
|
25A |
250 |
24 |
38 |
20 |
3300 |
||||||||||||||||||
|
41A |
410 |
24 |
64 |
15 |
3000 |
||||||||||||||||||
|
63A |
630 |
24 |
60 |
相对静止 |
2500 |
||||||||||||||||||
|
100A |
1000 |
24 |
80 |
相对静止 |
2200 |
||||||||||||||||||
|
规 格 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
f1 |
f2 |
f |
h |
e |
L |
L1 |
L2 |
L3 |
α |
δ |
|||||
|
mm |
|||||||||||||||||||||||
|
5A |
82 |
58 |
42 |
36 |
35 |
75 |
82 |
3-f4.5 |
3-f10 |
20 |
|
6 |
55 |
42 |
6 |
8 |
45° |
0.3±0.05 |
|||||
|
25A |
115 |
80 |
62 |
55 |
55 |
105 |
115 |
3-f6.5 |
3-f12 |
40 |
|
12 |
70 |
50.8 |
5 |
10 |
45° |
0.4±0.1 |
|||||
|
41A |
134 |
95 |
72 |
68 |
70 |
127 |
134 |
6-f8.5 |
6-f15 |
45 |
|
14 |
83 |
61 |
7 |
10 |
45° |
0.4±0.1 |
|||||
|
63A |
145 |
95 |
72 |
65 |
65 |
127 |
145 |
3-f8.5 |
3-f15 |
40 |
|
12 |
85.6 |
64.5 |
5 |
10 |
45° |
0.7±0.1 |
|||||
|
100A |
166 |
120 |
90 |
80 |
85 |
152 |
166 |
6-f8.5 |
6-f14.5 |
60 |
|
18 |
95 |
68 |
10 |
12 |
45° |
0.7±0.1 |
|||||
|
注：1.牙嵌式电磁离合器可在有润滑或无润滑情况下工作｡ 2.北京古德高机电技术有限公司生产的YDL2型与DLY3型类似。 |
|||||||||||||||||||||||
