DLM3系列无滑环湿式多片电磁离合器

规格

额定动

转矩

/N·m

额定静

转矩

/N·m

空载转矩

/N·m

≤

接通时间

/s

≤

断开时间

/s

≤

额定电压

(DC)/V

线圈消耗

功率

(20℃)

/W

允许最高

转速

/r·min^-1

质量

/kg

供油量

/L·min^-1

1.2

12

20

0.39

0.28

0.09

24

18

3500

1.6

0.2

2.5

25

40

0.40

0.30

0.09

24

21

3500

2.3

0.25

5

50

80

0.9

0.32

0.10

24

32

3000

3.4

0.40

10

100

160

1.80

0.35

0.14

24

38

3000

5

0.65

16

160

250

2.40

0.37

0.14

24

50

2500

6.6

0.65

25

250

400

3.50

0.40

0.18

24

61

2200

8.6

1.0

40

400

630

5.60

0.42

0.20

24

72

2000

14.7

1.0

63

630

1000

9.00

0.45

0.25

24

83

1800

21

1.2

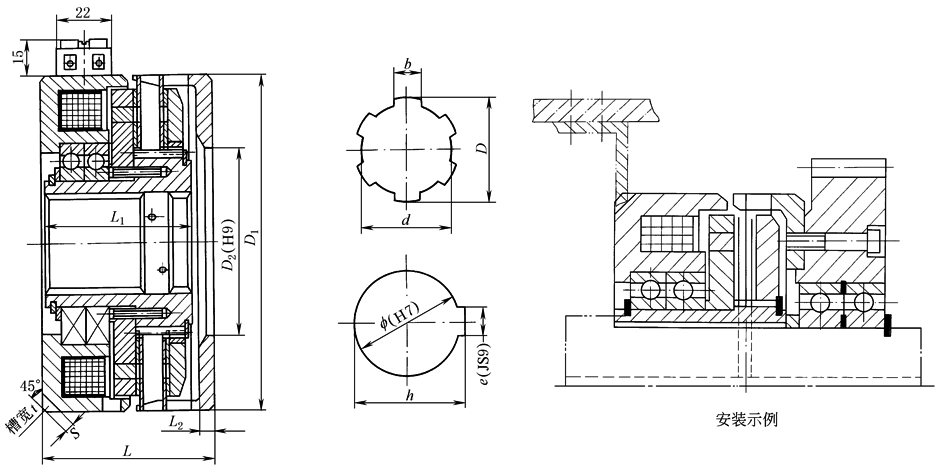

规格

D₁

D₂

D

d

b

f

e

h

L

L₁

L₂

S

t

mm

1.2

86

50

20

6

51

44.5

5.5

3.5

6

2.5

96

56

25

8

57

51.5

5.5

3.5

6

5

113

65

30

8

63

56

5

3.5

8

10

133

75

40

12

68

59

6.5

5.5

8

16

145

85

45

14

70

61.5

6.5

5.5

10

25

166

110

50

14

78.5

68

7.5

5.5

10

40

192

110

60

16

91

79.5

8

6

10

63

212

125

70

20

109

96.5

9.5

7

10

注：1.离合器工作时必须在摩擦片间加润滑油，供油方式为外浇油或油溶式，但其浸入油深为离合器外径的¹/5～¹/4。高速或频繁动作时应采用轴心供油，其量见本表。

2.安装示例为同轴安装齿轮输出，也可分轴安装，但主、从动轴都应轴向固定，不得窜动，且同轴度不低于9级。输出及安装方式由用户决定并实现。

3.生产厂家为天津机床电器有限公司。
