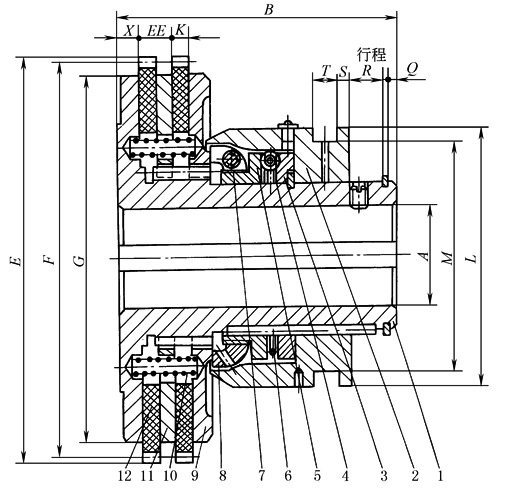

带辊子接合机构的双盘摩擦离合器结构尺寸　　　　　　　　　　　　　　　　　　mm

1—输入轴；2—接合子；3—固定支承盘；4—接合辊子；5—活动支承盘；6—保持弹簧；7—锁紧螺钉；

8—可调接合环；9—加压盘；10—分离弹簧；11—中间盘；12—摩擦盘

功率/kW

孔A

B

E

F

G

齿数

z

模数

m

R

X

K

EE

L

M

Q

S

T

单盘

双盘

单盘

双盘

单盘

双盘

0.7

1.4

19~32

97

110

125

120

112

48

2.5

19

8

6

0

6

88.9

76

2

5

13

1.1

2.2

22~35

130

143

150

144

120

48

3

27

10

6

0

6

118

98

2

7

16

1.8

3.6

25~41

135

135

176

168

154

42

4

27

11

8

0

8

130

111

2

7

16

2.6

5.2

35~51

154

173

220

210

190

42

5

27

13

10

0

10

152

133

2

8

18

6.0

12

43~64

170

189

270

258

240

43

6

33

16

10

0

10

178

152

2

8

19

11

22

57~83

202

227

318

306

290

51

6

37

18

13

0

13

210

184

2

10

22

16.8

33.6

64~94

221

247

372

360

340

60

6

43

22

13

0

13

235

206

2

13

22

21.3

42.6

64~94

221

247

414

402

380

67

6

43

22

13

0

13

235

206

2

13

22

25.7

51.4

64~114

262

293

462

450

430

75

6

48

22

16

0

16

235

206

2

13

22

34.2

68.4

70~127

262

293

534

522

500

87

6

48

24

16

0

16

254

219

2

13

25

48

96.0

89~152

326

364

606

594

570

99

6

57

32

19

0

19

305

267

2

16

32

71

142

89~152

329

367

678

666

645

111

6

57

35

19

0

19

305

267

2

16

32

81

162

114~178

383

427

750

738

720

123

6

70

35

22

0

22

350

305

2

16

38

118

236

127~178

395

440

894

882

860

147

6

70

40

22

0

22

350

305

2

16

38

注：表中功率值是指100r/min时的功率｡
