LK型—基本型､LKA型—安全销型联轴器(JB/T 9148—1999)

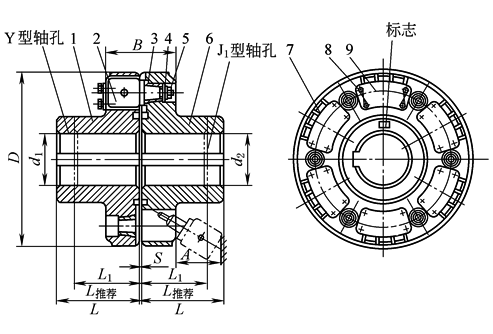

1，6—半联轴器；2—传力臂；3—锥套；4—垫圈；

5—螺母；7—弹性块；8—螺栓；9—压板

LK 型　(基本型)

工作温度：-30～120℃。

标记示例：LK7 弹性块联轴器

主动端：Y 型轴孔、A 型键槽，d₁＝220mm，L＝352mm

从动端：J₁ 型轴孔、B 型键槽，d₂＝240mm，L₁＝330mm。

标记为：

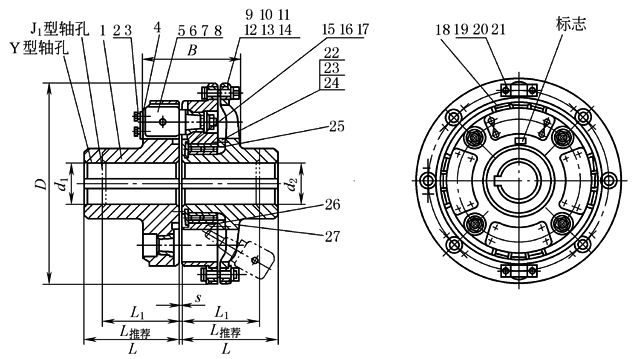

1，27—半联轴器；2，16，21，23—螺栓；3，14，17，24—垫圈；4，20—压板；5—传力臂；

6—锥套；7—垫；8，13—螺母；9—安全销；10—销套；11—碟簧；12—压环；

15—摩擦环；18—弹性块；19—销罩；22—止推环；25—轴承；26—中间盘

LKA 型　(安全销型)

基本参数和主要尺寸

型号

公称转矩

T_n

许用转速

n_p

轴孔直径

d₁､d₂

轴孔长度

D

B

s

质量

转动惯量

Y型

J₁型

L_推荐

L

L₁

N·m

r·min^-1

mm

kg

kg·m²

10000

85，90，95

172

132

150

5

100，110，120

212

167

16000

95

172

132

170

100，110，120，125

212

167

130

252

202

25000

110，120，125

212

167

185

130，140，150

252

202

40000

130，140，150

210

160，170，180

302

242

63000

160，170，180

302

242

230

190，200，220

352

282

100000

190，200，220

260

6

240，250，260

410

330

125000

220

352

282

280

240，250，260

410

330

280

470

380

160000

240，250，260

410

330

300

280，300，320

470

380

200000

260

410

330

320

280，300，320

470

380

340

550

450

250000

280，300，320

470

380

345

340，360

550

450

315000

300，320

470

380

360

340，360，380

550

450

400000

320

470

380

380

340，360，380

550

450

400

650

540

500000

360，380

550

450

400

400，420，440

650

540

630000

400，420，440，450，460，480

450

900000

440，450，460，480，500

500

10

530

800

680

1250000

460，480，500

650

540

520

530，560

800

680

1600000

530，560，600，630

600

2000000

560，600，630

650

670

900

780

2500000

630

800

680

680

670，710，750

780

3150000

710，750

750

800，850

880

注：1.质量､转动惯量是近似值｡

2.瞬时最大转矩不得超过公称转矩T_n的1.5倍｡

3.轴孔和键槽型式见表“圆柱形轴孔和键槽型式及尺寸”中表1，轴孔与轴的配合见表“圆柱形轴孔和键槽型式及尺寸”中表2｡

4.联轴器选用计算见“机械式联轴器选用计算”节｡

5.生产厂家为成都市新星机械有限公司､沈阳三环机械厂
