LMZ-Ⅰ型分体式制动轮、LMZ-Ⅱ型整体式制动轮联轴器(GB/T5272—2002)

LMZ-Ⅰ型分体式制动轮、LMZ-Ⅱ型整体式制动轮联轴器(GB/T 5272—2002)

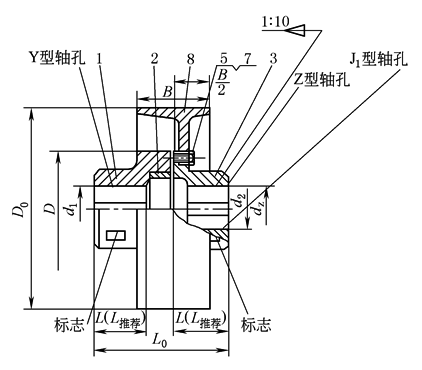

t91a

LMZ-Ⅰ型分体式制动轮型

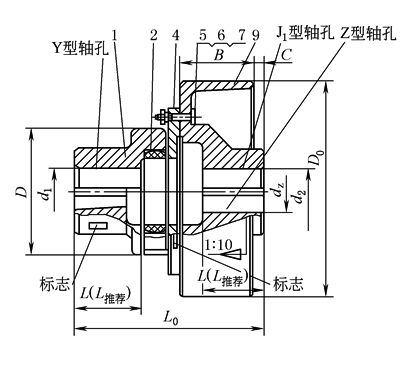

t91b

LMZ-Ⅱ型整体式制动轮型

工作温度：-35~85℃

标记方法

Y型轴孔、A型键槽的代号标记中可省略

联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略

件　号	零　件　名　称		材　料	备　注
1、3	半联轴器		45ZG 270-500	GB/T 700 GB/T 11352
4	法兰连接件
2	梅花形弹性件	a	聚酯形聚氨酯(UR)	橙　色
		b	铸型尼龙(PA)	红　色
5	螺　栓		8.8级	GB/T 3098.1
6	螺　母		8级	GB/T 3098.2
7	垫　圈		65Mn	GB/T 93
8	制动轮		45	GB/T 700
9	制动轮半联轴器

基本参数和主要尺寸
型　号	公称转矩 T_n/N·m		许用转速 n_p	轴孔直径 d₁、d₂、d_z	轴孔长度			L₀		D₀	B	D	C	弹性件型号	质量		转动惯量
	弹性件硬度HA				Y型	J₁、Z型	L_推荐	LMZ -Ⅰ	LMZ -Ⅱ				LMZ -Ⅱ		LMZ -Ⅰ	LMZ -Ⅱ	LMZ -Ⅰ	LMZ -Ⅱ
	a/HA	b/HD			L
	80±5	90±5	r·min^-1	mm											kg		kg·m²
LMZ5-Ⅰ-160 LMZ5-Ⅱ-160	250	400	4750	25、28	62	44	50	127	188.5	160	70	105	30		6.602	5.181	0.0198	0.0159
				30、32、35、38	82	60
				40、42、45	112	84
LMZ5-Ⅰ-200 LMZ5-Ⅱ-200	250	400	3800	25、28	62	44	50	127	203.5	200	85	105			9.204	6.543	0.044	0.0391
				30、32、35、38	82	60
				40、42、45	112	84
LMZ6-Ⅰ-200 LMZ6-Ⅱ-200	400	710	3800	30、32、35、38	82	60	55	143	215	200	85	125			11.45	9.12	0.052	0.0448
				40、42、45、48	112	84
LMZ7-Ⅰ-200 LMZ7-Ⅱ-200	630	1120	3800	35、38	82	60	60	159	227	200	85	145	40		13.96	12.31	0.064	0.0527
				40、42、45、 48、50、55、56	112	84
LMZ7-Ⅰ-250 LMZ7-Ⅱ-250	630	1120	3050	35、38	82	60	60	159	257	250	105	145			20.09	14.28	0.144	0.1189
				40、42、45、 48、50、55、56	112	84
LMZ8-Ⅰ-250 LMZ8-Ⅱ-250	1120	2240	3050	45、48、50、 55、56	112	84	70	181	270	250	105	170			24.65	19.38	0.175	0.1402
				60、63、65	142	107
LMZ8-Ⅰ-315 LMZ8-Ⅱ-315	1120	2240	2400	45、48、50、 55、56	112	84	70	181	300	315	135	170			34.13	24.02	0.374	0.3666
				60、63、65	142	107
LMZ9-Ⅰ-315 LMZ9-Ⅱ-315	1800	3550	2400	50、55、56	112	84	80	208	319	315	135	200			41.67	32.16	0.45	0.4039
				60、63、65、70、 71、75	142	107
				80	172	132
LMZ9-Ⅰ-400 LMZ9-Ⅱ-400	1800	3550	1900	50、55、56*	112	84	80	208	354	400	170	200			65.61	40.18	1.259	1.0863
				60、63、65、70、 71、75	142	107
				80	172	132
LMZ10-Ⅰ-400 LMZ10-Ⅱ-400	2800	5600	1900	60、63、65*、 70、71、75	142	107	90	230	369	400	170	230	39		74.53	50.72	1.4	1.17
				80、85、90、95	172	132
				100	212	167
LMZ10-Ⅰ-500 LMZ10-Ⅱ-500	2800	5600	1500	60、63、65*、 70、71、75	142	107	90	230	423	500	210	230	54		110.6	64.14	3.472	3.0039
				80、85、90、95	172	132
				100	212	167
LMZ11-Ⅰ-500 LMZ11-Ⅱ-500	4500	9000	1500	70、71、75	142	107	100	260	448	500	210	260			121.7	81.75	3.715	3.1957
				80、85、90、95	172	132
				100、110、120	212	167
LMZ12-Ⅰ-630 LMZ12-Ⅱ-630	6300	12500	1200	80、85*、90、95	172	132	115	297	523	630	265	300	52		213.7	133.8	10.24	9.0441
				100、110、120、125	212	167
				130	252	202
LMZ13-Ⅰ-710 LMZ13-Ⅱ-710	11200	20000	1050	90*、95	172	132	125	323	583	710	300	360	60		341.6	195.93	19.99	16.4898
				100、110、120、125	212	167
				130、140、150	252	202
LMZ14-Ⅰ-800 LMZ14-Ⅱ-800	12500	25000	950	100*、110、120、125	212	167	135	333	633	800	340	400			510.1	294.51	39.36	37.985
				130、140、150	252	202
				160	302	242
