除水滤灰过滤器

除水滤灰型过滤器是应用最广泛的过滤器，俗称过滤器。随着无油润滑技术的发展(无油润滑的空压机的崛起)，除了在主管道配有油水分离装置，在大多数气动设备系统中都已采用除水型过滤器而省略了除油型过滤器。除水滤灰过滤器工作原理和性能参数如下表所示

工

作

原

理

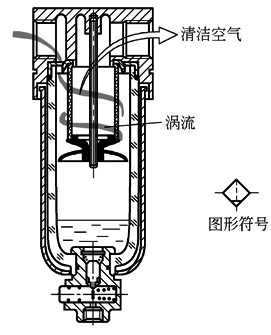

当压缩空气通过入口进入过滤器内腔作用于旋转叶片上，旋转叶片上有许多成一定角度的缺口，使空气沿切线方向产生强烈的旋转，空气中的固态杂质、水及油滴受离心力作用被甩至存水杯的内壁，并从空气中分离出来，沉至存水杯杯底。未过滤的压缩空气经过滤芯，使灰尘、杂质被过滤芯挡在圆周外部，并随旋转气流再次被甩在存水杯内壁，压缩空气直接从滤芯内部向出口排出。为了防止气体旋转将存水杯底积存的冷凝水卷起污染滤芯，在滤芯下部设有挡水板。存水杯中的冷凝水可通过操作排水阀被排出(排水阀底部可安装自动排水器)

性

能

参

数

流量特征

指压缩空气经过过滤器造成的压力降与经过该过滤器流量之间的关系。通常，压力降随流量和过滤精度的增大而增加，合适的压力降的值应小于0.05MPa

过滤精度

指通过滤芯的最大颗粒的直径。常规的滤芯精度分普通级(约为5~10μm、20μm、40μm)、精细级(约为0.1μm、0.3μm)、超精细级(约为0.01μm，用于气动伺服、比例系统或气动组表，含喷嘴挡板结构)

过滤精度选择原则

应根据系统要求，下游气动阀门的结构特性［滑阀型、截止型、金属密封(硬配阀)］，不影响流量和压力，滤芯不被经常堵塞

分水效率

指通过过滤器后分离出的水分与进入过滤器前的压缩空气中所含水分之比(用％表示)。通常，分水效率在0.8以上

注

意

事

项

除水型过滤器主要去除空气中的杂质、水滴，却不能滤去空气中的水蒸气。因此，除水型过滤器应安装在干燥器下游，尽可能靠近耗气设备的进口处。如无自动排水装置，应定期(每天两次以上)进行手动操作排水。定期检查滤芯的堵塞情况，当进出气两端的压力降大于0.5MPa时，应及时予以更换。存水杯清洗应采用中性清洁剂，严禁使用有机溶剂清洗
