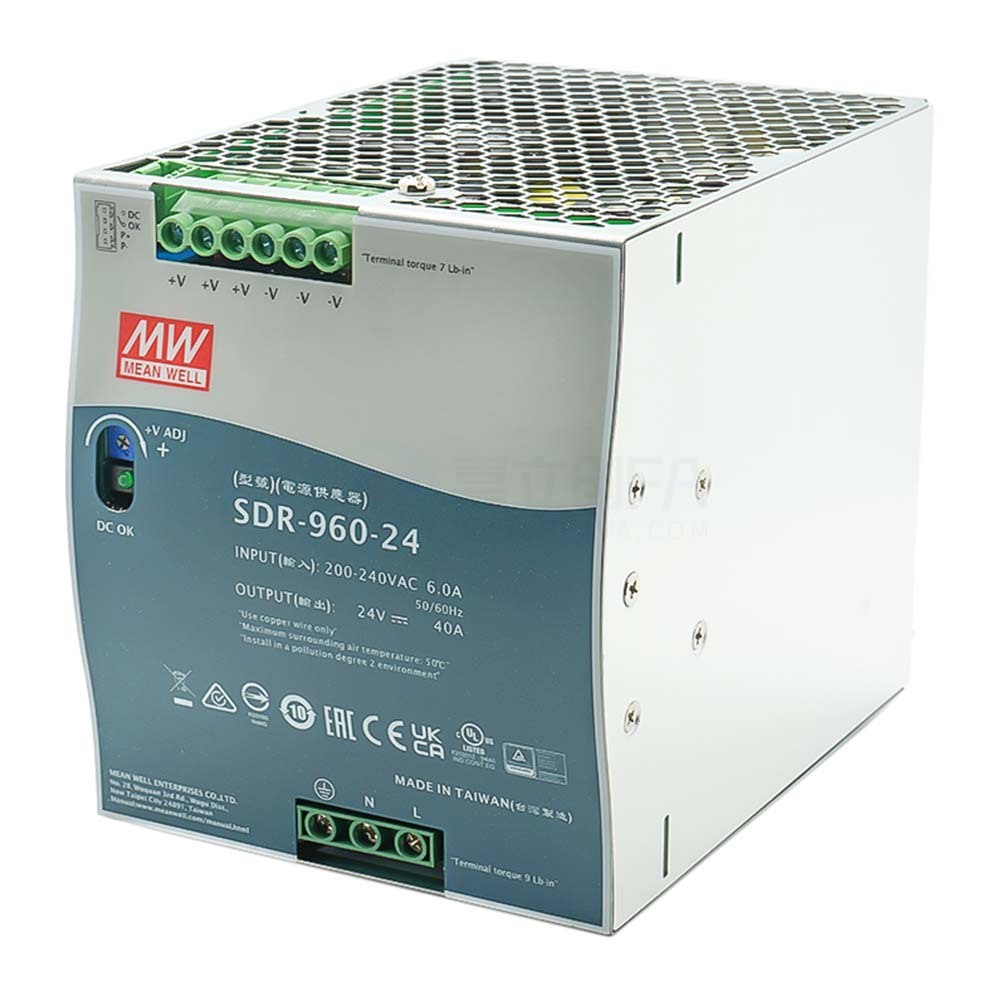

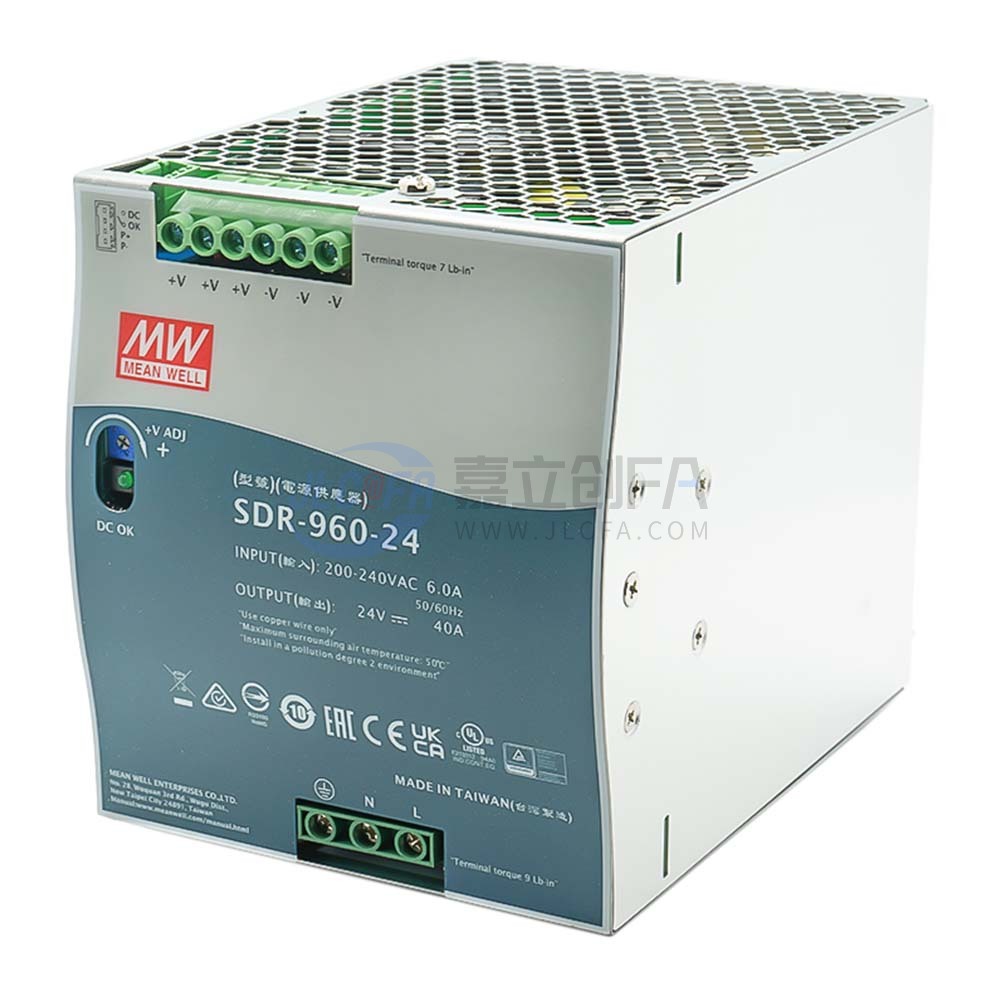

Name: 明纬(MEAN WELL) 开关电源 SDR 导轨式安装 960W 单组输出 SDR-960-24
Brand: 明纬(MEAN WELL)
SKU: SDR-960-24

明纬(MEAN WELL) 开关电源 SDR 导轨式安装 960W 单组输出 SDR-960-24

产品型号

SDR-960-24

复制

品牌明纬(MEAN WELL)

选购数量

含税总价需询价

实际发货以付款成功次日算起,不含周日与法定节假日

材质图拆分参数图

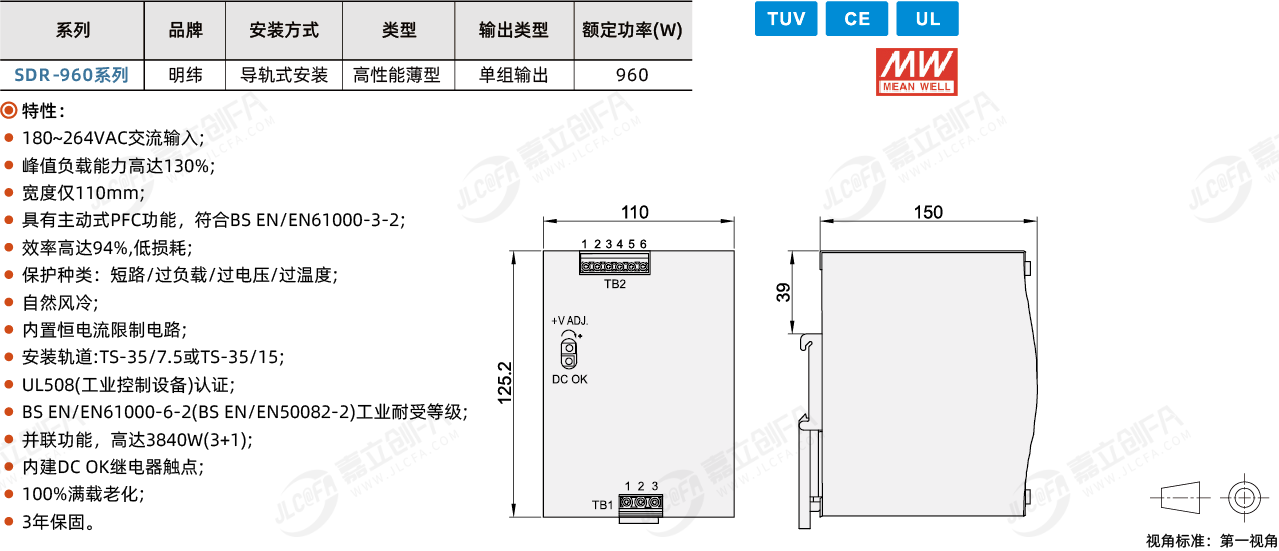

1 产品特点

特性:

180~264VAC交流输入;
峰值负载能力高达130%;
宽度仅110mm;
具有主动式PFC功能，符合BS EN/EN61000-3-2;
效率高达94%,低损耗;
保护种类：短路/过负载/过电压/过温度;
自然风冷;
内置恒电流限制电路;
安装轨道:TS-35/7.5或TS-35/15;
UL508(工业控制设备)认证;
BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级;
并联功能，高达3840W(3+1);
内建DC OK继电器触点;
100%满载老化;
3年保固。

2 性能参数

代码		SDR-960-24	SDR-960-48
输出	直流电压	24V	48V
	额定电流	40A	20A
	电流范围	0 ~ 40A	0 ~ 20A
	额定功率	960W	960W
	峰值电流	52A	26A

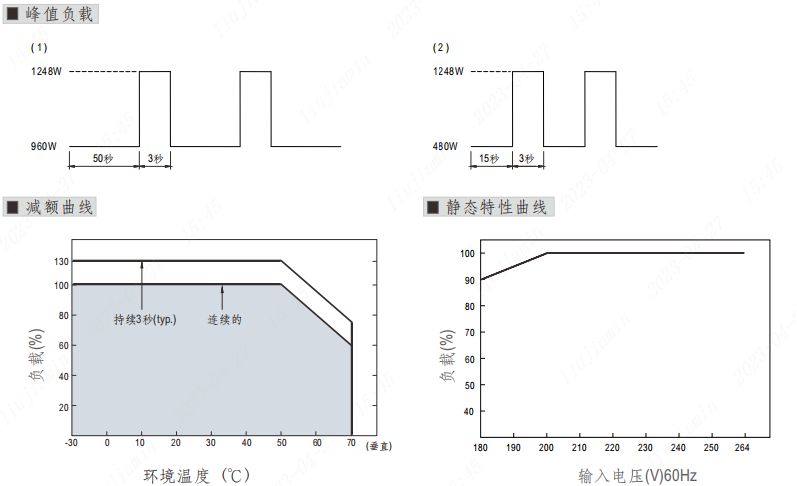

	峰值功率	1248W (3秒)
	纹波与噪声(最大)	180mVp-p	250mVp-p
	电压调整范围	24 ~ 28V	48 ~ 55V
	电压精度	±1.0%	±1.0%
	线性调整率	±0.5%	±0.5%
	负载调整率	±1.0%	±1.0%
	启动、上升时间	1000ms, 100ms/230VAC(满载时)
	保持时间	14ms / 230VAC(满载时)
输入	电压范围	180 ~ 264VAC 254 ~ 370VDC
	频率范围	47 ~ 63Hz
	功率因子(Typ.)	PF≧0.95/230VAC (满载时)
	效率(Typ.)	94.0%
	交流电流(Typ.)	6A/230VAC
	浪涌电流(Typ.)	冷启动50A/230VAC
	漏电流	<3.5mA / 240VAC
保护	过负载	额定输出的105 ~ 130%内正常工作超过3秒，然后关断输出电压，峰值负载移除后30秒内自动恢复
		保护模式 : 额定输出的130 ~ 150%内恒流限制,3 秒后关闭输出电压,重启恢复
	过电压	29 ~ 33V	56 ~ 65V
		保护模式:关闭输出电压,自动恢复或重启恢复
	过温度	90℃±5℃(TSW) 检测功率开关的散热器
		保护模式:关闭输出电压,当温度下降后可自动恢复

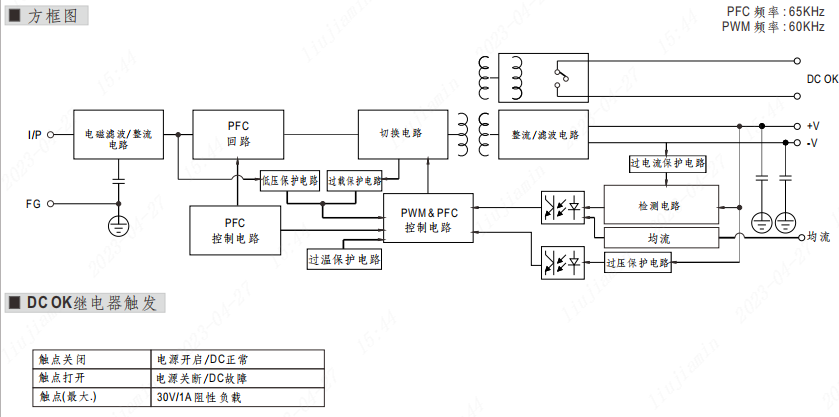

功能	DC OK继电器触点最大值	60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载

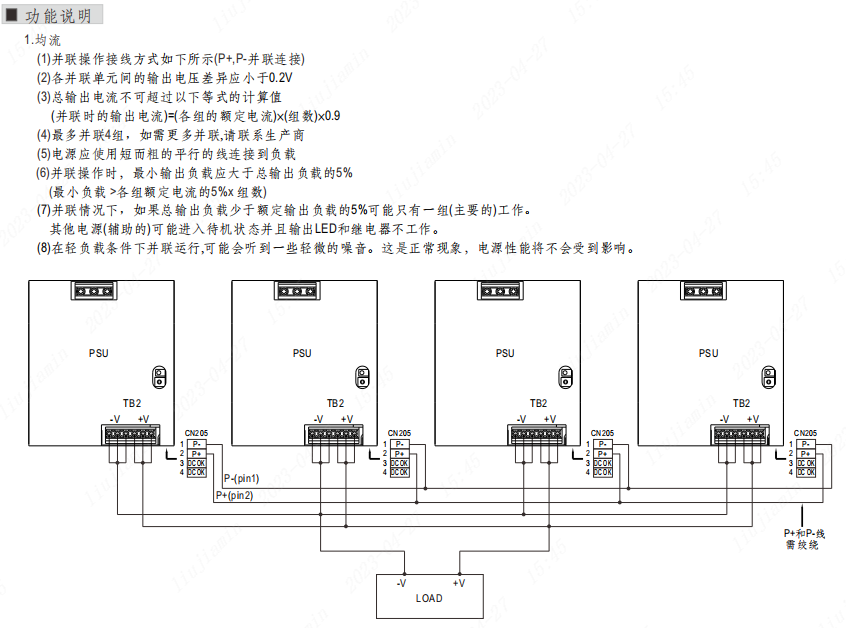

	并联功能	请参考功能说明
环境	工作温度	-30 ~ +70℃
	工作湿度	20 ~ 95% RH,无冷凝
	储存温度、湿度	-40 ~ +85℃, 10 ~ 95% RH
	温度系数	±0.03%/℃ (0 ~ 50℃)
	耐振动	零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6
安规和电磁兼容	安全规范	UL508,TUV BS EN/EN62368-1, BSMI CNS14336-1, AS/NZS62368.1, EAC TP TC 004认证通过;(满足BS EN/EN60204-1)
	耐压	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
	绝缘阻抗	I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH
	电磁兼容发射	符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Conduction class B, Radiation class A, BS EN/EN61000-3-2,-3, EAC TP TC 020
	电磁兼容抗扰度	符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,A级重工业标准, EAC TP TC 020

3 订货引导

代码	功率 (W)	输出电压 (V)	额定输出电流 (A)	输入电压范围 (V)	组别

SDR-960-24	960	DC24	40	180~264VAC 或254~370VDC	单组
SDR-960-48		DC48	20

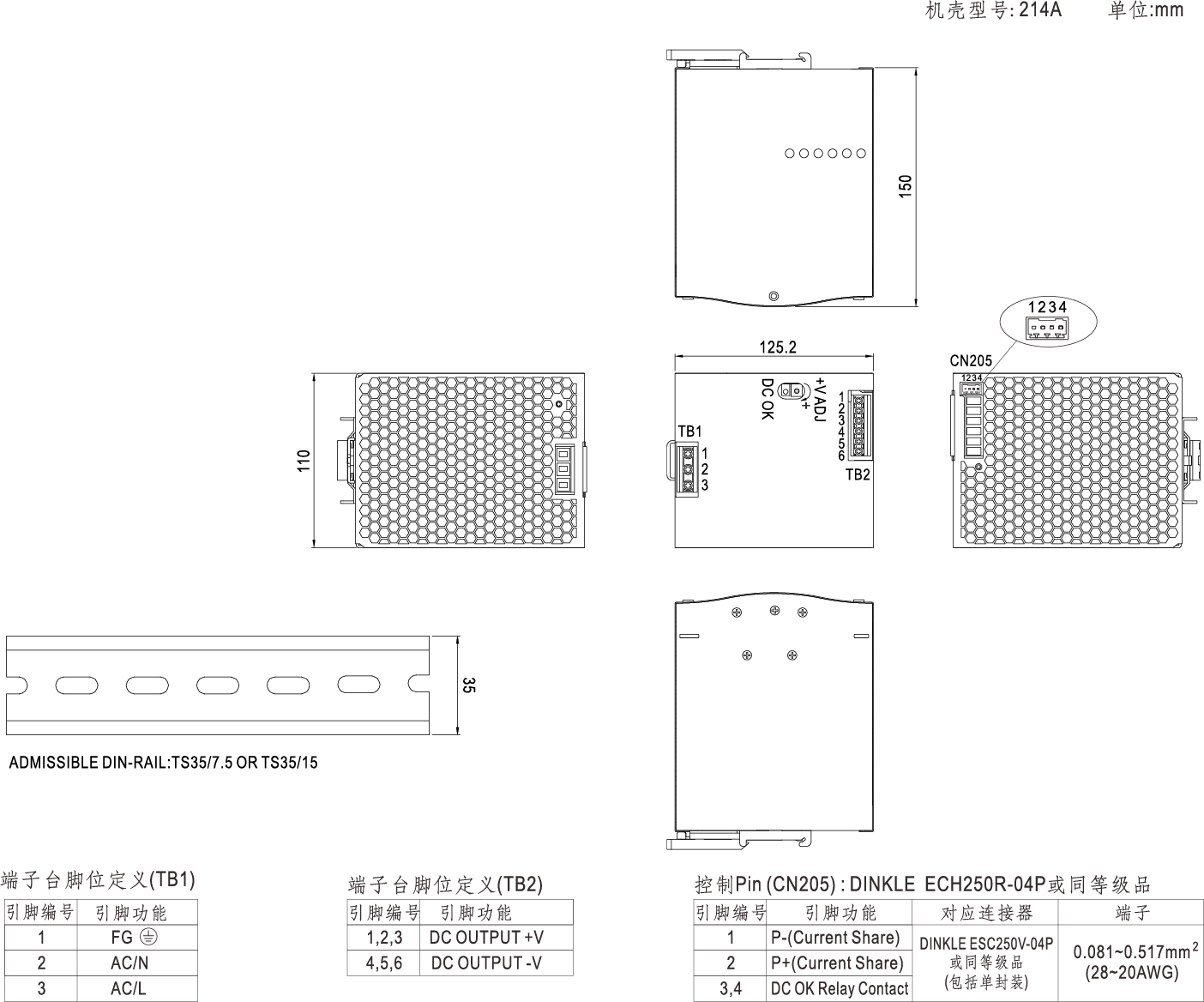

4 产品尺寸

5 注意事项

6 使用方法
