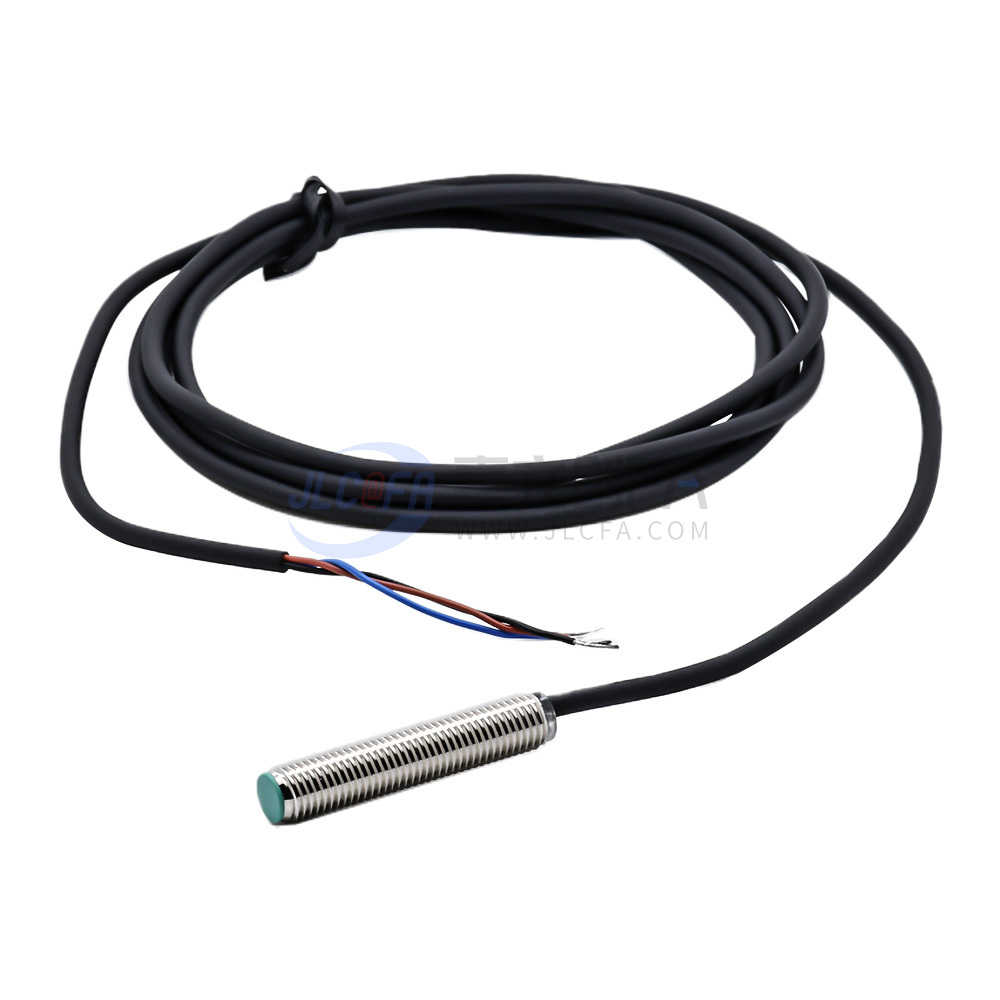

国产 接近传感器 N4E系列 电感式 圆柱形带螺纹
图片仅供参考

国产 接近传感器 N4E系列 电感式 圆柱形带螺纹

产品型号
N4E-M8B2NA
品牌
国产
描述
电感式2mm
已选属性
动作模式
NO
形状
圆柱形带螺纹
输出动作
接近ON
电源电压
12-24VDC
接线方式
直出
安装方式
屏蔽式
连接方式
直出三线式
种类
接近传感器
类型
电感式
系列
N4E
检测距离
2mm
导线长度
2m
尺寸
M8
输出类型
NPN
ecad在线设计

相似商品

奥托尼克斯(AUTONICS) 接近传感器 PSN系列 电感式 方形 PSN17-5DN
奥托尼克斯(AUTONICS) 接近传感器 PSN系列 电感式 方形 PSN17-5DN
¥30.75起
欧姆龙(OMRON) 接近传感器 E2B系列 电感式 圆柱形带螺纹 E2B-S08KN04-WP-C1
欧姆龙(OMRON) 接近传感器 E2B系列 电感式 圆柱形带螺纹 E2B-S08KN04-WP-C1
¥56.87起
奥托尼克斯(AUTONICS) PR系列 圆柱形 非屏蔽式 接近传感器
奥托尼克斯(AUTONICS) PR系列 圆柱形 非屏蔽式 接近传感器
¥43.49起
松下(Panasonic) 接近传感器 GX-FH系列 电感式 方形 GX-F12A
松下(Panasonic) 接近传感器 GX-FH系列 电感式 方形 GX-F12A
¥46.83起
松下(Panasonic) 接近传感器 GX-FH系列 电感式 方形 GX-F8A
松下(Panasonic) 接近传感器 GX-FH系列 电感式 方形 GX-F8A
¥49.49起
奥托尼克斯(AUTONICS) 接近传感器 CR系列 电容式 圆柱形带螺纹
奥托尼克斯(AUTONICS) 接近传感器 CR系列 电容式 圆柱形带螺纹
¥59.32起
欧姆龙(OMRON) 接近传感器 TL-W系列 电感式 扁平形 TL-W1R5MC1 2M
欧姆龙(OMRON) 接近传感器 TL-W系列 电感式 扁平形 TL-W1R5MC1 2M
¥201.83起
欧姆龙(OMRON) 接近传感器 TL-W系列 电感式 扁平形 TL-W3MC1 2M BY OMC
欧姆龙(OMRON) 接近传感器 TL-W系列 电感式 扁平形 TL-W3MC1 2M BY OMC
¥63.59起
欧姆龙(OMRON) 接近传感器 TL-W系列 电感式 扁平形 TL-W5MC1 2M BY OMC
欧姆龙(OMRON) 接近传感器 TL-W系列 电感式 扁平形 TL-W5MC1 2M BY OMC
¥62.99起
欧姆龙(OMRON) 接近传感器 TL-Q系列 电感式 方形 TL-Q5MC1 2M BY OMC
欧姆龙(OMRON) 接近传感器 TL-Q系列 电感式 方形 TL-Q5MC1 2M BY OMC
¥58.54起
欧姆龙(OMRON) 接近传感器 GLS系列 GLS-1
欧姆龙(OMRON) 接近传感器 GLS系列 GLS-1
¥36.24起
松下(Panasonic) 接近传感器 GH系列 电感式 圆柱形
松下(Panasonic) 接近传感器 GH系列 电感式 圆柱形
¥258.68起
嘉立创 接近传感器 TL系列 电感式 圆柱形带螺纹TLN12-08PO
嘉立创 接近传感器 TL系列 电感式 圆柱形带螺纹TLN12-08PO
¥51.84起
嘉立创 接近传感器 TR系列 电感式 圆柱形带螺纹TRN12-04NO
嘉立创 接近传感器 TR系列 电感式 圆柱形带螺纹TRN12-04NO
¥35.64起
嘉立创 接近传感器 TR系列 电感式 圆柱形带螺纹TRN12-04NC
嘉立创 接近传感器 TR系列 电感式 圆柱形带螺纹TRN12-04NC
¥35.64起
嘉立创 接近传感器 JAPC系列 电感式 方形JAPC-Q5NC
嘉立创 接近传感器 JAPC系列 电感式 方形JAPC-Q5NC
¥9.72起
嘉立创 接近传感器 JAPD系列 电感式 方形
嘉立创 接近传感器 JAPD系列 电感式 方形
¥28.07起
西克(SICK) IME系列 圆柱形 非屏蔽式 接近传感器 8mm
西克(SICK) IME系列 圆柱形 非屏蔽式 接近传感器 8mm
¥61.33起
西克(SICK) IME系列 圆柱形 屏蔽式 接近传感器 4mm
西克(SICK) IME系列 圆柱形 屏蔽式 接近传感器 4mm
¥66.9起
西克(SICK) IME系列 圆柱形 屏蔽式 接近传感器 IME12-04BPSZC0K
西克(SICK) IME系列 圆柱形 屏蔽式 接近传感器 IME12-04BPSZC0K
¥59.1起
  • 产品简介
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
  • 使用方法
  • 接线图
  • 相关文件
1产品简介
  1. 感应距离是标准值的5倍。大感应距离传感器系列的感应距离高达标准规定值的5倍,从而实现了安全可靠的黑色金属及有色金属探测。

    器发生机械损坏的危险也降低。

  2. 半齐平安装提高了防护性能。半齐平式传感器适合非铁磁性材料的齐平安装。另外,由于零件掉落或者零部件松动而导致传感。

  3. 由于感应距离增大,所以与移动物体之间的距离可以较大,从而允许采用较大的安装允差,避免了损坏,并提高了设备的可靠性。



2产品特点
  1. 磁性金属有无检测的距离加长型,接近传感器的优质选择,拥有良好的产品性能和品质。

  2. 产品外形尺寸包含(M8、M12、M18、M24、M30)等多种尺寸规格。

  3. 备有屏蔽与非屏蔽型,以及NPN, PNP,AC及DC2线型各种功能。

  4. 配有明亮醒目的指示灯,轻松查看安装环境。

  5. 品种丰富可根据条件选择最适用机型,并具有优异的耐环境性能。

  6. 宽广的使用环境温度


3性能参数

直流3线式

项目

尺寸

M8

M12

类型

屏蔽

非屏蔽

屏蔽

非屏蔽

型号 NO

NPN输出

N4E-M8B2NA

N4E-M8A4NA

N4E-M12B4NA

N4E-M12A8NA

PNP输出

N4E-M8B2PA

N4E-M8A4PA

N4E-M12B4PA

N4E-M12A8PA

NC

NPN输出

N4E-M8B2NB

N4E-M8A4NB

N4E-M12B4NB

N4E-M12A8NB

PNP输出

N4E-M8B2PB

N4E-M8A4PB

N4E-M12B4PB

N4E-M12A8PB

检测距离

2mm±10%

4mm±10%

4mm±10%

8mm±10%

设定距离

0~2mm

0~4mm

0~4mm

0~8mm

回差距离

检测距离的10%以下

险测物体

磁性金属(非磁性金属时检测距离减小「特性数据」)

际准检测物体

铁8X8X1mm

铁12X12X1mm

铁15X15X1mm

雨应频率

2kHz

0.8kHz

1.5kHz

0.4kHz

电源电压
(使用电压范围)*2

DC12~24V脉动(p-p)10%以下(DC10~40V)

消耗电流

13mA以下

控制输出

开关 容量*2

200mA以下

残留 电压

2V以下负载电流200mA、导线长2m时)

显示灯

动作显示灯(红色)

动作状态
(接近物体检测时)

                                                  NA型:NO
                                                  NB型:NC 详见「输入输出段回路图」的时间表
                                                  PA型:NO

保护回路

逆连接保护、浪涌吸收、负载短路保护

环境温度*2

动作时、保存时:各-40~+85℃(不结冰、结露)

环境湿度

动作时,保存时:各35~95%RH

温度的影响

温度范围-40~+85℃,+23℃时,±15%检测距离以内
温度范围-25~+70℃,+23℃时、±10%检测距离以内

电压的影响

额定电源电压范围±15%以内、额定电源电压值时、±1%检测距离以内

绝缘电阻

50M以上(DC500V兆欧表)充电部与外壳间

耐电压

AC1,000V  50/60Hz  1min充电部与外壳间

振动耐久)

10~55Hz上下振幅  1.5mmX,Y,Z各方向2h

冲击耐久)

500m/s²  X、Y、Z各方向10次

1,000m/s²  X、Y、Z各方向10次

保护构造

导线引出型:IEC规格IP67
接插件型:IEC规格IP67

连接方式

导线引出型标准导线长2m)、接播件型

质量 朝包 状态

导线引出型

约65g

约75g

接插件型

约15g

约25g

材质

外壳

黄铜

检测面

PBT

紧固螺母

黄铜镍镀

带齿垫图

铁亚铅镀层

附件

操作说明书

1.直流开关部的应答频率数为平均值。测定条件时:采用标准检测物体的间距为标准物体的2倍、设定距离为检测距离的1/2。
2.MB型在70~85"苋围使用时,使用电压范围DC10~30V、控制输出开关容量)100mA以下。
