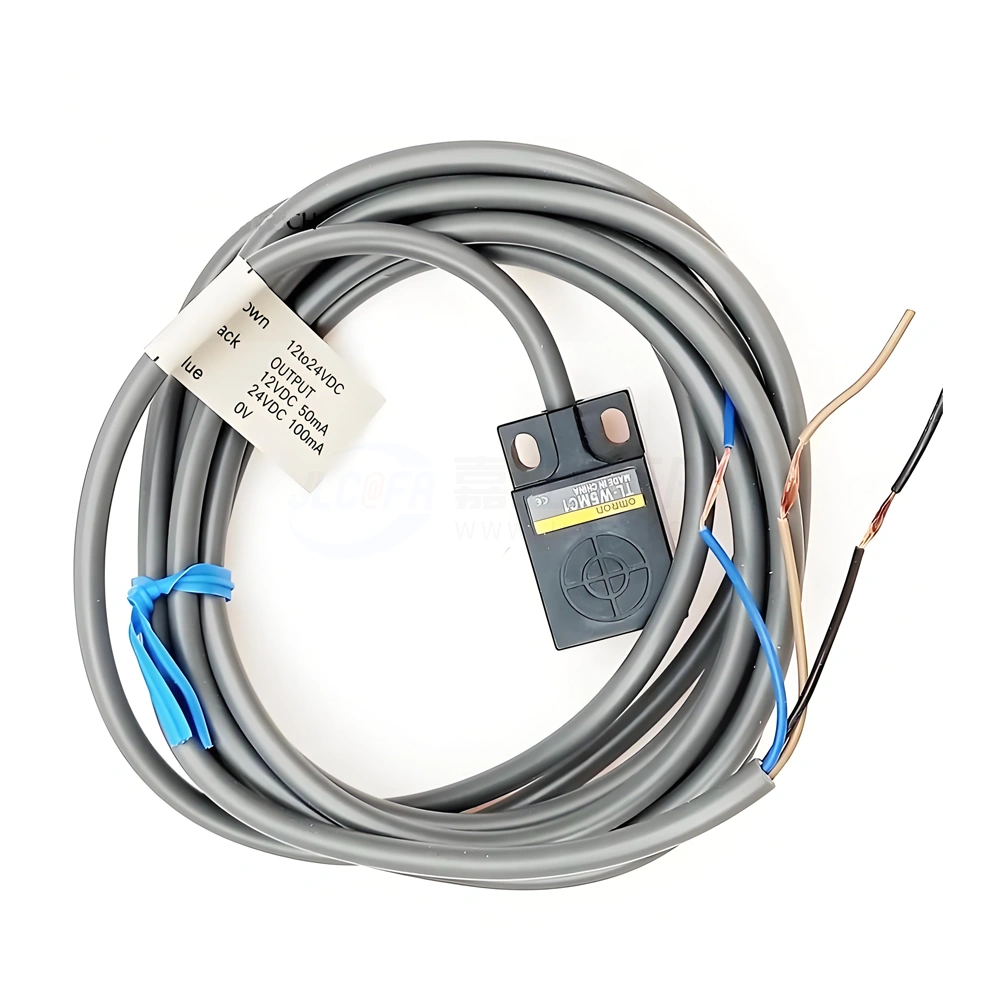

扁平型标准产品品种丰富多样
• 厚度6mm检测距离3mm （TL-W3MC1)
• 系列中增加铝压铸型
直流2线式 | |||
项目 型号 | TL-W5MD☐ | ||
检测距离 | 5mm10% | ||
设定距离 | 0~4mm | ||
应差 | 检测距离的10%以下 | ||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见一第5页上的"特性数据") | ||
标准检测物体 | 铁18X18X1mm | ||
响应频率*1 | 500Hz | ||
电源电压(使用电压范围) | DC12~24V纹波(p-p)10%以下 (DC10~30V) | ||
漏电流 | 0.8mA以下 | ||
控制输出 | 开关容量 | 3~100mA | |
残留电压 | 3.3V以下(负载电流100mA、导线长2m时) | ||
指示灯 | DI型:动作显示(红色)、设定显示(绿色) D2型:动作显示(红色) | ||
动作模式(靠近检测物体时) | D1型:NO D2型:NC 详情请参见+第5页上的"输入输出段回路图"的时序图 | ||
保护回路 | 负载短路保护、浪涌吸收 | ||
环境温度范围 | 工作时、保存时:各-25~+70C(无结冰、结露)*2 | ||
环境湿度范围 | 工作时、保存时:各35~95%RH(无结露) | ||
温度的影响 | ’－25～＋70°C的温度范围内+23°C时，检测距离的±10%以下 | ||
电压的影响 | 在额定电源电压的+15%范围内,额定电源电压时,检测距离的2.5%以下 | ||
绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | ||
耐电压 | A1000V 1min充电部整体与外壳间 | ||
振动(耐久) | 10~55Hz上下振幅1.5mmX、Y、Z各方向2h | ||
冲击(耐久) | 500m/s-X、Y、Z各方向3次 | ||
保护结构 | IEC标准IP67、公司内部标准耐油*2 | ||
连接方式 | 导线引出型(标准导线长2m) | ||
质量(包装后) | 约80g | ||
材质 | 外壳 | 耐热ABS | |
检测面 | |||
附件 | 使用说明书 | ||
本1.响应频率为平均值。 测量条件:使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。 *2。在耐油环境中,使用时请将环境温度范围《动作时)的上限定为+40C。 | |||
型号 | TL-W1R5MC1 | TL-w3MC口 | TL-W5MCO | TL-W5E1、TL-W5E2 | TL-W20ME1 | |
检测距离 | 1.5mm土10% | 3mm土10% | 5mm王10% | 20mm土10% | ||
设定距离 | 0~1.2mm | 0~2.4mm | 0~4mm | 0~16mm | ||
应差 | 检测距离的10%以下 | 检测距离的1～15% | ||||
可检测物体 | 磁性金属 （非磁性金属的检测距离较短。请参见➜第5页上的 “特性数据”） | |||||
标准检测物体 | 铁8×8×1mm | 铁12×12×Imm | 铁18×18×Imm | 铁50>50×1mm | ||
响应频率 | 1kHz以上 | |600Hz以上 | 500Hz以上 | 300Hz以上 | 40Hz以上 | |
电源电压 | DC12～24V纹波(p-p）10%以下 | DC12~24V纹波(p-p | Dc12~24V纹波 | |||
消耗电流 | 15mA以下(DC24V时、无负载时) | 10mA以下 | DC24V方面，15mA以下 | 8mA/12v. | ||
控制输出 | 开关容量 | TL-WIR5MC1/-W3MCO: | TL-W5MC口: | 200mA | DC12V时 | |
残留电压 | 1V以下 | 2V以下 | 1V以下〔负载电 | |||
指示灯 | DI型:动作显示(红色)、设定显示(绿色) D2型:动作显示(红色) | |||||
动作模式(靠近检测物体时) | D1型:NO D2型:NC 详情请参见+第5页上的"输入输出段回路图"的时序图 | |||||
保护回路 | 负载短路保护、浪涌吸收 | |||||
环境温度范围 | 工作时、保存时:各-25~+70C(无结冰、结露)*2 | |||||
环境湿度范围 | 工作时、保存时:各35~95%RH(无结露) | |||||
温度的影响 | ’－25～＋70°C的温度范围内+23°C时，检测距离的±10%以下 | |||||
电压的影响 | 在额定电源电压的+15%范围内,额定电源电压时,检测距离的2.5%以下 | |||||
绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |||||
耐电压 | A1000V 1min充电部整体与外壳间 | |||||
振动(耐久) | 10~55Hz上下振幅1.5mmX、Y、Z各方向2h | |||||
冲击(耐久) | 500m/s²X、Y、Z各方向3次 | 500m/s²X、Y、Z各方向10次 | ||||
保护结构 | IEC标准IP67、公司内部标准耐油*2 | |||||
连接方式 | 导线引出型(标准导线长2m) | |||||
质量（包装后） | 约70g | 约80g | 约100g | 约210g | ||
外壳 | 耐热ABS | 铝压铸 | 耐热ABS | |||
检测面 | 耐热ABS | |||||
直流2线式 | |||
形状 | 检测距离 | NO | NC |
| 5mm | TL-W5MD1 2M | TL-W5MD2 2M |
直流3线式 | ||||
形状 | 检测距离 | 输出形式 | NO | NC |
| 1.5mm | NPN | TL-W1R5MC1 2M | |
PNP | TL-W1R5MB1 2M | |||
3mm | NPN | TL-W3MC1 2M | TL-W3MC2 2M | |
PNP | TL-W3MB1 2M | TL-W3MB2 2M | ||
5mm | NPN | TL-W5MC1 2M | TL-W5MC2 2M | |
PNP | TL-W5MB1 2M | TL-W5MB2 2M | ||
20mm | NPN | TL-W20ME1 2M | TL-W20ME2 2M | |
| 5mm | NPN | TL-W5E1 2M | TL-W5E2 2M |
PNP | TL-W5F1 2M | TL-W5F2 2M |
