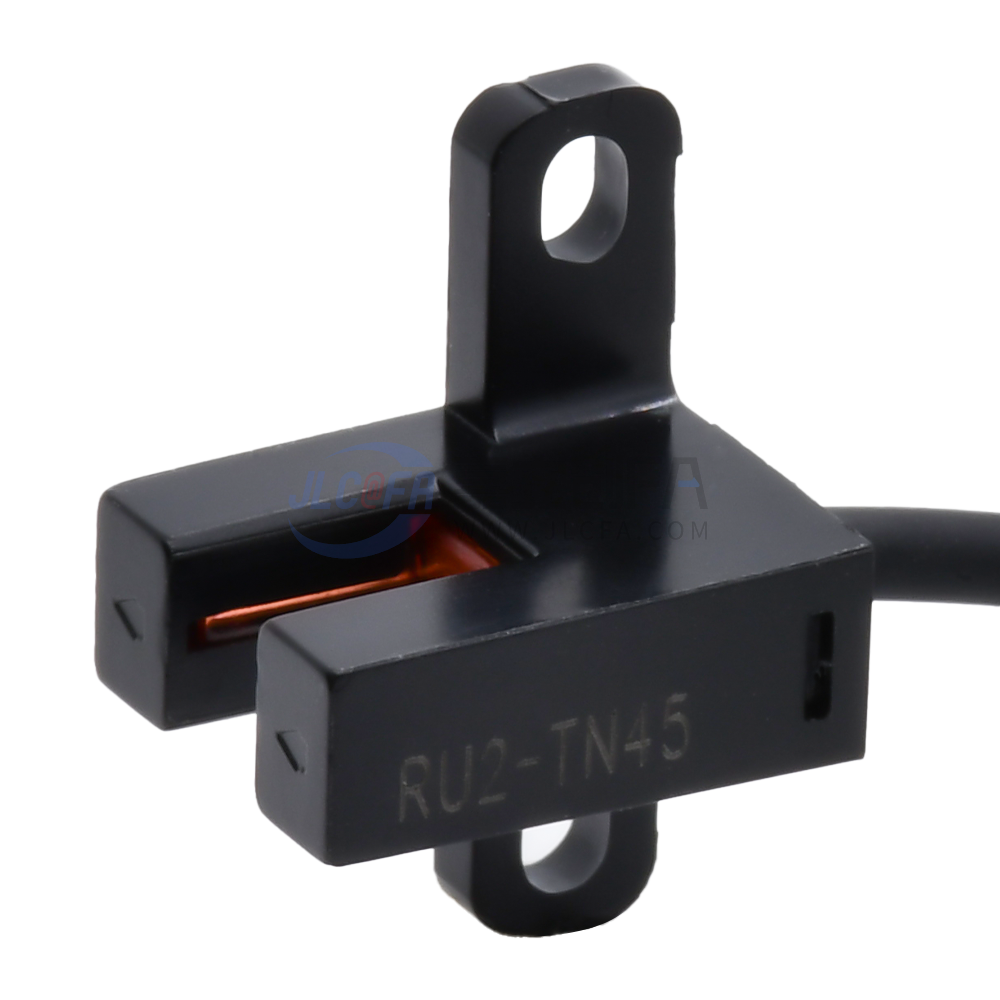

国产 槽型光电传感器 RU2-45系列 T形 RU2-TN45
图片仅供参考

国产 槽型光电传感器 RU2-45系列 T形 RU2-TN45

产品型号
RU2-TN45
品牌
国产
描述
耐曲折线2米
已选属性
动作模式
NO/NC
电源电压
DC5-24V
电缆长度
2m
种类
槽型光电
连接方式
导线引出型
检测槽宽
5mm
输出类型
NPN
类型
小型
系列
RU2-45
形状
T型
ecad在线设计

相似商品

西克(SICK) 光电传感器 G6系列 背景抑制 GTB6SP-1GA1116EZZZ
西克(SICK) 光电传感器 G6系列 背景抑制 GTB6SP-1GA1116EZZZ
¥89.38起
国产 光电传感器 JGDI系列 扩散反射
国产 光电传感器 JGDI系列 扩散反射
¥70.18起
国产 槽型光电传感器 EU-SX67系列 F形 导线式 EU-SX676-WR
国产 槽型光电传感器 EU-SX67系列 F形 导线式 EU-SX676-WR
¥8.23起
国产 槽型光电传感器 EU-SX67系列 T形 导线式 EU-SX672-WR
国产 槽型光电传感器 EU-SX67系列 T形 导线式 EU-SX672-WR
¥8.23起
国产 槽型光电传感器 EU-SX67系列 Y形 导线式 EU-SX674-WR
国产 槽型光电传感器 EU-SX67系列 Y形 导线式 EU-SX674-WR
¥8.23起
西克(SICK) 光电传感器/光电开关 G6系列 漫反射型(背景抑制功能) GTB6-N1231
西克(SICK) 光电传感器/光电开关 G6系列 漫反射型(背景抑制功能) GTB6-N1231
¥99.24起
西克(SICK) 光电传感器/光电开关 G6系列 漫反射型(背景抑制功能) GTB6-N4212
西克(SICK) 光电传感器/光电开关 G6系列 漫反射型(背景抑制功能) GTB6-N4212
¥109.27起
西克(SICK) 光电传感器/光电开关 G10系列 漫反射型(背景抑制功能)
西克(SICK) 光电传感器/光电开关 G10系列 漫反射型(背景抑制功能)
¥163.5起
国产 光电传感器 LFD系列 漫反射型 100mm可调 NPN 常开/常闭 LFD61-R10N
国产 光电传感器 LFD系列 漫反射型 100mm可调 NPN 常开/常闭 LFD61-R10N
¥38.72起
国产 光电传感器 LUE系列 漫反射型 2mm-25mm不可调 NPN 常开/常闭 正面检测 LUE-13RN
国产 光电传感器 LUE系列 漫反射型 2mm-25mm不可调 NPN 常开/常闭 正面检测 LUE-13RN
¥42.35起
国产 光电传感器 LFN系列 漫反射型 1mm-100mm可调 NPN 常开/常闭 背景抑制型 LFN-CX441NW
国产 光电传感器 LFN系列 漫反射型 1mm-100mm可调 NPN 常开/常闭 背景抑制型 LFN-CX441NW
¥35.09起
国产 光电传感器 LM18系列 对射型 5m不可调 PNP 常开 LM18-T500PO
国产 光电传感器 LM18系列 对射型 5m不可调 PNP 常开 LM18-T500PO
¥30.25起
欧姆龙(OMRON) 槽型光电传感器 液位感应
欧姆龙(OMRON) 槽型光电传感器 液位感应
¥117.09起
国产 槽型光电传感器 金属槽型 TS-97系列 T型 插件式 NPN TS-972
国产 槽型光电传感器 金属槽型 TS-97系列 T型 插件式 NPN TS-972
¥21.42起
欧姆龙(OMRON) 槽型光电传感器 EE-SX67系列 L形 EE-SX671R
欧姆龙(OMRON) 槽型光电传感器 EE-SX67系列 L形 EE-SX671R
¥60.22起
嘉立创 槽型光电传感器 LC-45系列 T系列 导线式 LC-T45
嘉立创 槽型光电传感器 LC-45系列 T系列 导线式 LC-T45
¥5.9起
嘉立创 槽型光电传感器 LC-45系列 Y系列 导线式 LC-Y45
嘉立创 槽型光电传感器 LC-45系列 Y系列 导线式 LC-Y45
¥5.9起
嘉立创 槽型光电传感器 LC-45系列 F系列 导线式 LC-F45
嘉立创 槽型光电传感器 LC-45系列 F系列 导线式 LC-F45
¥6.84起
嘉立创 槽型光电传感器 LC-45系列 R系列 导线式 LC-R45
嘉立创 槽型光电传感器 LC-45系列 R系列 导线式 LC-R45
¥6.84起
嘉立创 槽型光电传感器 LC-45系列 Y系列 导线式 LC-Y45P
嘉立创 槽型光电传感器 LC-45系列 Y系列 导线式 LC-Y45P
¥6.84起
  • 产品简介
  • 产品特点
  • 性能参数
  • 产品尺寸
  • 注意事项
  • 接线图
1产品简介
槽型光电传感器是把一个光发射器和一个接收器面对面地装在一个槽的两侧组成槽形光电。发光器能发出红外光或可见光,在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时,光被遮挡,光电开关便动作,输出一个开关控制信号,切断或接通负载电流,从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

槽型传感器,外形近似于U型,发射器和接收器安装在同一U型外壳中;
安装时无需校准对齐,接线方便;
微型槽型传感器:槽宽1.8-5mm无内置放大器;
标准槽型传感器:槽宽10-220mm,红光、红外光可选;

2产品特点

集成IC

稳定可靠,抗干扰,定位精度高

两组独立输出

同时输出-入光时ON/遮光时ON,并且具有过载保护、短路保护

电源电压范围宽

电压5—24VDC,具有浪涌吸收

高速响应

具有3KHz响应频率

出线型

标配2米高柔线(可根据需要裁剪任意长度)


3性能参数
种类K型L型T型Y型
型号 NPNRU2-KN45RU2-LN45RU2-TN45RU2-YN45
PNPRU2-KP45RU2-LP45RU2-TP45RU2-YP45
检测距离5mm(槽宽)
标准检测物0.8*1.2mm以上的不透明物体
重复精度0.03mm以下
输出模式NPN或PNP集电极开路
开关模式L.on(入光动作)/D.on(遮光动作)可切换
指示灯检测到物体时灯灭,无物体时灯亮
响应频率3KHz
光源红外光
工作电压5-24VDC
残留电压1V以下(负载电流50mA时)
消耗电流≤8mA
保护电路浪涌保护,反极性保护
环境光度受光面照度 白炽灯:1000lux以下
环境温度工作时:-45℃~+55℃ 保存时:-30℃~+80℃,无冻结
环境湿度工作时:5%~85%RH 保存时:5%~95%RH,无凝结
耐电压AC,1000V1分钟,所有电源连接端子与外壳之间
耐震动10~55Hz,振幅1.5mm,X、Y、Z方向各2小时
绝缘电阻所有电源连接端子与外壳之间,20MΩ以上(基于DC250V)
防护等级IP50
材质PC
出线方式2M 4芯 电缆


4产品尺寸


5注意事项
  1. 槽型光耦的分辨率,如检测物是一个齿盘,其齿盘齿的宽度是d,齿盘齿槽的宽度是f,则槽型光耦的光缝宽度要求

    小于d,且小于f,这样才能保证能将红外光有效的阻断和导通,在满足上述条件下,选择光缝宽大的槽型光耦。

  2. 注意槽宽选择,检测物体需通过槽电传感器的槽宽要宽于检测物体,并要有一定的余量,便于安装。

  3. 安装位置。传感器安装时,应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

  4. 槽型光耦有带固定孔和不带固定孔两种,根据实际情况选择。


6接线图

NPN输出                                                                          PNP输出
