拖链分隔片结构对电缆防缠绕的影响-嘉立创FA官网
浏览量： 0 发布于： 2026-02-24 14:53:40
一、拖链分隔片在电缆管理中的功能定位
拖链分隔片的核心作用不是简单“分区”，而是通过结构约束，使电缆在往复运动过程中保持相对独立的运动轨迹。若内部空间无有效分隔，电缆在反复弯曲中容易产生交叉、扭转及局部受压，进而导致外护套磨损或内部导体疲劳断裂。
二、影响电缆防缠绕效果的关键结构因素
- 分隔片固定方式
- 可拆式分隔片便于维护，但若固定不牢，长期运行后易产生位移，降低分隔效果。
- 分隔间距设计
- 间距过大，电缆在运动中会相互接触；间距过小，则可能产生侧向挤压，增加摩擦。
- 分层布局结构
- 多层分隔设计可将动力线与信号线分开布置，有效降低缠绕及电磁干扰风险。
- 材料刚性与耐磨性
- 分隔片刚性不足时，会因受力变形而失去约束作用，长期运行后防缠绕能力明显下降。
三、电缆缠绕形成的工程原因分析
- 运动半径不一致
- 不同直径电缆若无有效隔离，会因弯曲半径差异产生相对位移。
- 填充率过高
- 拖链内部填充超过合理比例，会导致电缆缺乏独立活动空间。
- 固定端处理不当
- 若电缆在固定端未正确夹紧，运行过程中易产生扭转累积。
四、工程判断结论
- 合理分隔结构是防缠绕的前提条件
- 无分隔或结构松动的拖链系统，长期运行必然出现电缆交叉问题。
- 填充率控制比单纯增加空间更重要
- 控制电缆占用空间比例，往往比扩大拖链规格更有效。
- 分层布置可显著降低缠绕与干扰风险
- 尤其在动力线与信号线混合布线场景中，分层结构不可省略。
- 高频往复工况对分隔稳定性要求更高
- 运行频率越高，分隔结构稳定性越关键。
五、设计与选型建议
- 控制拖链内部填充率在合理范围内，避免过满
- 根据电缆直径合理设置分隔间距，保证独立运动空间
- 动力电缆与信号电缆优先分层布置
- 在高速或长行程设备中，选用刚性更高的分隔结构
- 定期检查分隔片固定状态，避免长期松动失效
六、总结
拖链分隔片结构对电缆防缠绕具有决定性影响。合理的分隔设计能够有效控制电缆运动轨迹，降低交叉与扭转风险，从而提升自动化设备长期运行的可靠性与稳定性。在高频或复杂工况下，更应重视分隔结构的刚性与布局合理性。
嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。
相关产品

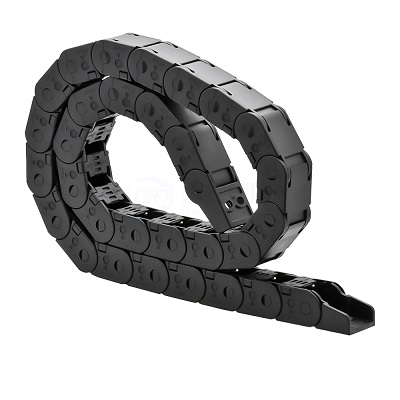

国产 拖链 高性价比 10系列 桥式 外径打开
