一、什么是编码器及其作用

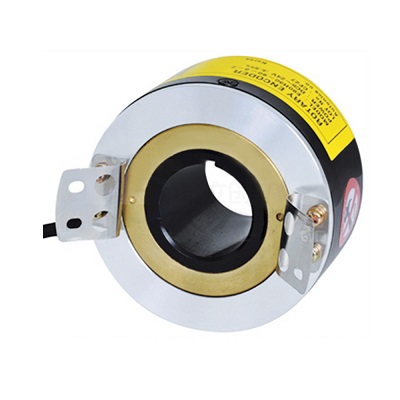

编码器是一种将机械位移（角度或直线位移）转换为电信号的反馈装置，广泛用于伺服系统与自动化控制中。

其核心作用包括：

• 位置检测
• 速度反馈
• 方向判断
• 闭环控制信号源

编码器是伺服系统实现高精度控制的关键传感器。



二、编码器的基本工作原理

编码器通过“机械运动 → 光/磁信号变化 → 电信号输出”的过程实现反馈。

核心流程如下：

1、机械轴旋转或直线移动

2、内部码盘或磁栅发生位置变化

3、传感器读取周期性信号变化

4、信号转换为数字或模拟脉冲

5、控制系统解析位移与速度信息

三、编码器的主要类型与原理差异

1、光电编码器

结构组成：

• 光源（LED）
• 码盘（刻有透光/遮光栅格）
• 光电接收器

工作原理：

• 码盘旋转改变光通量
• 光信号被转换为电脉冲信号
• 通过A/B相位差判断方向与位置

特点：

• 精度高
• 分辨率高
• 对污染敏感

2、磁编码器

结构组成：

• 磁环或磁栅
• 霍尔元件或磁阻传感器

工作原理：

• 磁场随位置变化
• 传感器检测磁场强度变化
• 输出对应位置信号

特点：

• 抗粉尘、油污能力强
• 适合恶劣工业环境
• 精度略低于光电式（高端型号可接近）

四、位置反馈信号生成机制

编码器输出信号主要分为以下类型：

1、增量式信号（Incremental）

信号形式：

• A相
• B相（相位差90°）
• Z相（零点信号）

生成逻辑：

• A/B相脉冲计数 → 位移
• 相位差判断方向
• Z相用于零点归位

特点：

• 成本低
• 断电后位置丢失

2、绝对式信号（Absolute）

信号形式：

• 多位数字编码（串行或并行）

生成逻辑：

• 每个位置对应唯一编码
• 上电即可读取绝对位置

特点：

• 无需回零
• 抗干扰能力强
• 系统复杂度更高

五、信号处理与控制系统解析

编码器输出信号进入控制系统后，会经历以下处理：

1、脉冲计数

用于计算位移量

2、频率分析

用于计算速度

3、相位判别

用于判断旋转方向

4、滤波与抗干扰处理

消除抖动与电磁干扰

5、闭环反馈控制

与目标值比较形成误差修正

六、影响反馈精度的关键因素

1、码盘精度与加工误差

直接决定分辨率上限

2、安装同轴度误差

会引入周期性位置偏差

3、电磁干扰

影响信号稳定性

4、机械振动

造成信号抖动或丢脉冲

5、温度漂移

影响传感器灵敏度

七、选型与应用建议

1、精密控制系统

优先选择高分辨率绝对式编码器

2、恶劣工业环境

优先选择磁编码器

3、高速伺服系统

需关注最大响应频率与抗干扰能力

4、长行程定位系统

建议结合回零或多点校准机制

八、风险及相关误区

1、只关注分辨率

忽视安装误差与系统干扰影响

2、认为绝对式一定更优

实际需结合成本与控制系统匹配

3、忽略屏蔽与接地

导致信号抖动或丢脉冲

4、编码器可独立保证精度

实际精度由“机械系统+编码器+控制系统”共同决定

九、FAQ

问：编码器分辨率越高越好吗？

答：不一定，还需匹配机械精度与控制系统能力。

问：增量式编码器为什么会丢位？

答：断电后计数丢失或干扰导致脉冲异常。

问：磁编码器是否适合高精密设备？

答：中高端磁编码器已可用于工业精密场景，但极限精度仍略低于高端光电编码器。
