编码器有几种类型-嘉立创FA官网
浏览量： 1041 发布于： 2025-06-17 14:59:51
一、编码器的作用简述
编码器是一种将位移、角度、速度等物理量转换为电信号输出的传感器元件，广泛应用于数控机床、机器人、伺服电机、自动检测装置等工业设备中。不同类型的编码器在信号形式、分辨率、工作机制上存在差异，因此在选型时需根据应用需求做出判断。
,
二、编码器的主要分类方式
编码器的分类方式有多种，主要可以从信号输出原理、结构形式与安装方式三个角度进行划分：
1. 按信号输出原理划分
（1）增量型编码器
输出脉冲信号，无法直接表示绝对位置，需通过后端计数器累加；
适用于高响应速度要求的场合，如高速旋转检测。
（2）绝对值型编码器
每个位置对应唯一的编码值，无需复位即可精确定位；
适合对位置记忆要求高的自动化设备，如多轴伺服系统。
2. 按结构形式划分
（1）光电式编码器
利用光栅盘遮挡光线产生信号，分辨率高、精度强；
应用于精密机械、运动控制设备。
（2）磁性编码器
利用磁阻或霍尔元件感应磁场变化，抗污能力强；
适合用于灰尘、油污环境下的设备，如户外机械。
（3）电感式编码器
通过电磁感应原理进行非接触式测量；
常用于高耐用性或空间受限场景。
3. 按安装方式划分
（1）轴式编码器
通过旋转轴输出信号，适用于常规电机末端安装。
（2）盲孔型编码器
中空结构可穿轴安装，便于空间利用与线缆布置。
（3）模块化编码器
适合集成到已有机构中，节省安装空间，提高整体协同精度。
三、如何选择合适的编码器类型
选择编码器时，需综合考虑以下因素：
- 检测要求： 是否需要绝对位置记忆，是否对分辨率敏感；
- 使用环境： 是否存在灰尘、水汽、磁场干扰；
- 安装结构： 轴径尺寸、安装空间、连接方式；
- 成本预算： 结合项目预算选择性价比高的编码器类型。
嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。
相关产品
奥托尼克斯(Autonics) H40S系列 外径φ40 增量型编码器 E40S6-360-3-T-24
型号：E40S6-360-3-T-24

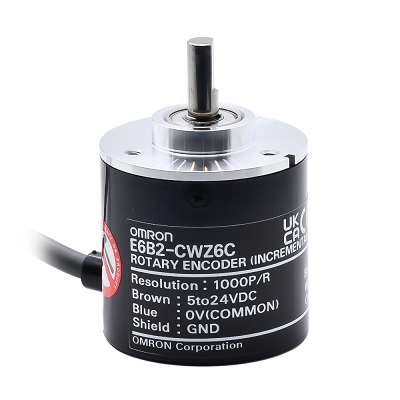

欧姆龙(OMRON) E6B2-C系列 外径φ40 增量型编码器 E6B2-CWZ6C 1000P/R 2M
