一、编码器是什么

编码器是一种将机械运动信号转换为电信号的传感器元件，主要用于检测旋转角度、位移、速度或方向。按输出信号类型分为两大类：

• 增量型编码器：输出脉冲信号，需通过计数判断位置；
• 绝对值编码器：直接输出当前位置的编码值，每个位置唯一。

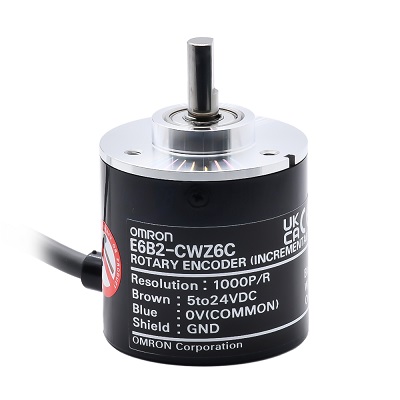

二、增量型编码器工作原理与特点

1. 原理

增量型编码器在轴旋转时输出A、B、Z三路脉冲信号，通过接收设备实时计数来判断位置与方向。

• A/B 相位差用于判断正反转；
• Z信号为零位脉冲，用于参考或复位。

2. 特点

• 每次通电需重新归零或寻零位；
• 响应快，适用于高速旋转场合；
• 结构简单、价格较低；
• 丢电后无法保留位置信息。

三、绝对值编码器工作原理与特点

1. 原理

绝对值编码器每个角度位置对应一个唯一的数字编码，通常为二进制或格雷码输出，即使掉电重启，依然能保留当前位置信息。

• 单圈绝对值编码器：仅识别一圈内的每个位置；
• 多圈绝对值编码器：在多圈旋转下也能记录唯一位置。

2. 特点

• 无需归零，掉电后位置不丢失；
• 数据精准，可直接用于总线通信；
• 适用于要求高精度和稳定性的系统；
• 成本高于增量型编码器。

四、增量型与绝对值编码器的核心区别

输出方式不同

增量型编码器输出的是一系列随旋转产生的脉冲信号，位置需由外部设备计算。而绝对值编码器直接输出唯一的位置信息码，无需计数器。

断电后的状态不同

增量型编码器断电后位置信息会丢失，需重新复位；而绝对值编码器在断电后仍能保持并读取准确位置。

系统复杂性差异

增量型编码器需要依赖外部系统进行计数和处理，相对系统搭建简单但对控制器要求较高；绝对值编码器本身即具备完整的位置信息处理能力，系统集成性强。

应用目标不同

增量型更适合速度反馈与相对位置监控场景；绝对值编码器则多用于要求高定位精度与断电保护的控制系统。

成本与精度的取舍

绝对值编码器价格高、精度高，适用于关键控制环节；增量型编码器则因成本低、结构轻便，适合经济型控制系统或常规运动设备。

五、实际应用对比

增量型编码器常用于：

• 高速电机反馈控制；
• 工业输送带计数；
• 简单位置检测系统；
• 价格敏感场合。

绝对值编码器广泛应用于：

• 智能伺服电机；
• 数控机床（CNC）；
• 自动化机械臂；
• 智能物流AGV导航。

六、选型建议

选择编码器时，应根据以下因素综合考虑：

• 是否允许断电后重新归零；
• 对定位精度与重复性要求高低；
• 系统是否具备脉冲处理能力；
• 预算及设备预期寿命；
• 是否接入总线（如CANopen、Profibus）通信系统。

七、结语

增量型编码器与绝对值编码器虽同属位置检测元件，但在输出原理、系统集成与应用场景上差异显著。正确区分二者的工作特性与使用条件，将有助于提升自动化系统的可靠性与控制效率。
