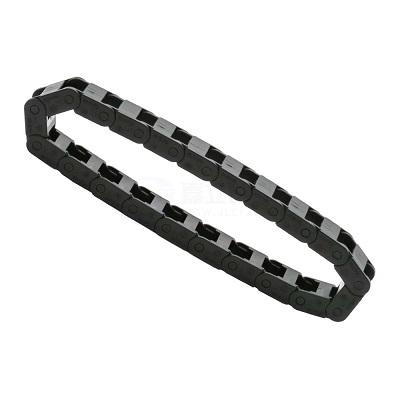

拖链在机器人上的布线方式-嘉立创FA官网
浏览量： 593 发布于： 2025-08-14 13:59:47
一、遵循最优运动路径
在机器人应用中，拖链应沿着关节运动轨迹的外侧或空隙区域布置，避免与机械臂、夹具等部件干涉。布线路径需减少急转弯与复杂交叉，以降低拖链磨损和线缆疲劳风险。
二、保持合理的弯曲半径
拖链在设计时有规定的最小弯曲半径。布线时必须确保线缆在拖链中的弯曲半径大于等于该值，防止线芯断裂或信号性能下降。对于高速运动的机器人，更要预留额外的缓冲余量。
三、线缆与管路分层布局
拖链内部应对电缆、气管、油管进行分层或分隔布局，避免相互缠绕或挤压。大直径线缆宜放在外侧，细线或信号线应放置在内侧，并使用隔板或卡扣进行分隔。
四、固定与预留余量
线缆在进入拖链两端时需用专用夹具固定，避免运动时线缆相对拖链滑动造成磨损。同时，线缆长度应预留一定余量，防止因拖链伸缩不足而拉紧损坏。
五、避免过度填充
拖链内部填充率一般不超过60%，留出足够的空间以适应线缆热胀冷缩及运动偏移。过度填充会增加摩擦和阻力，加速拖链及线缆的损坏。
六、定期检查与维护
在机器人长期运行中，需定期检查拖链与布线的磨损情况，及时更换破损线缆、清理异物，并补充润滑（若为金属拖链），以延长整体使用寿命。
