磁力联轴器工作原理解析-嘉立创FA官网
浏览量： 856 发布于： 2025-08-15 14:06:21

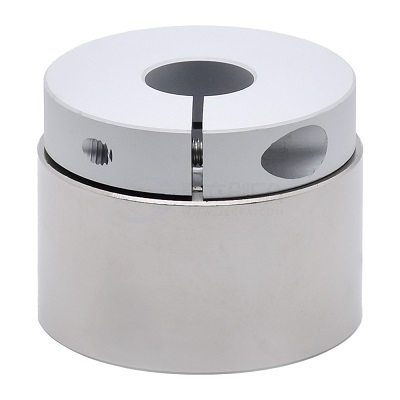

一、磁力联轴器的基本结构
磁力联轴器由主动端磁转子、从动端磁转子及隔离套组成：
- 主动转子：安装在动力输入轴上，含有一圈高强度永磁体。
- 从动转子：安装在负载端轴上，磁极与主动转子对应。
- 隔离套：置于两转子之间，起到密封与隔离作用，通常由非磁性材料制成。
二、工作原理
磁力联轴器利用永磁体的磁场相互作用传递扭矩：
- 当主动转子旋转时，其磁场随之旋转。
- 磁场穿过隔离套，与从动转子上的磁体相互吸引或排斥。
- 这种磁力作用带动从动转子同步旋转，实现扭矩传递。
- 因为两转子之间无机械接触，动力可在密封状态下传递。
三、优点
- 无接触传动：无磨损、无润滑、寿命长。
- 完全密封：适用于有毒、有腐蚀性或高洁净要求的环境。
- 缓冲保护：过载时磁力会滑脱，保护设备。
四、应用领域
- 化工、制药、食品行业的搅拌设备
- 真空系统与洁净生产线
- 潜水泵、液下搅拌器
