一、平行线联轴器简介

平行线联轴器是一种结构对称、具备高扭转刚性的联轴器形式，通常由两片金属片通过平行排布的弹性片或螺旋结构相连，能实现高精度的轴间扭矩传递，广泛应用于伺服、步进等精密控制场景。

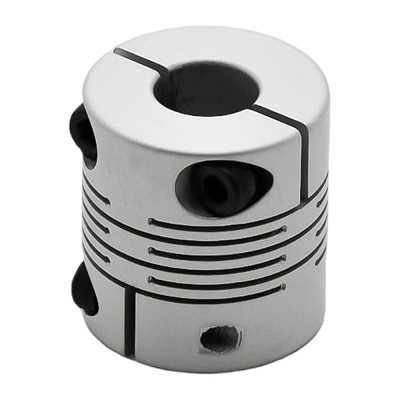

平行线联轴器

二、反向驱动系统的特性要求

反向驱动系统通常具有以下工况特征：

高频切换运动方向（如 CNC 加工、点胶设备）
高精度的同步响应要求
较小的回程间隙
对结构刚性和抗疲劳性能要求较高

因此，联轴器需满足扭转刚性高、无间隙、耐疲劳等性能，才能保证系统精度与响应速度。

三、平行线联轴器在反向驱动中的适应性分析

零回程间隙

平行线联轴器为一体式金属结构，无滑动组件或中间垫片，不会出现空转或延迟响应，确保双向驱动中零间隙传递。

高扭转刚性

其对称弹性结构具备优异的扭转刚性，能够迅速响应方向变化，提升控制精度。

动态平衡性佳

适用于高速正反转场合，旋转惯量低，可减少电机负载波动。

补偿能力适中

虽不如膜片联轴器等在轴向或径向误差补偿能力方面强，但其在精密设备中只需微小补偿已足够。

使用寿命长

无磨损部件，适合高频往复或长时间运行的反向工况。

四、不适用情况说明

尽管平行线联轴器在反向驱动中表现良好，但在以下场合可能并不合适：

轴偏差过大的系统：其误差补偿能力有限，不适合较大角度或径向偏差；
冲击载荷大、重载系统：其金属弹性体容易在高载冲击下疲劳断裂，应考虑膜片或齿式联轴器替代。

五、总结建议

平行线联轴器因其结构紧凑、零间隙、高刚性等特点，非常适合用于高精度、小扭矩、频繁反向运动的场合，如伺服传动、半导体设备、检测机构等。但在偏差补偿与耐冲击方面有一定局限，选型时应结合实际安装精度与载荷工况综合评估。
