一、多层波形弹簧的结构特性

波形弹簧是一种由扁线绕制而成、呈波浪形的薄型弹簧件。多层波形弹簧由两层或多层单圈波形弹簧叠加或卷绕组成，在有限轴向空间内实现更大的弹力输出。结构上主要有叠层式和共卷式两种设计形式：

叠层式：每一圈波形独立排布，增加刚性和抗压能力；
共卷式：多层同时绕制，提高弹性均匀性。

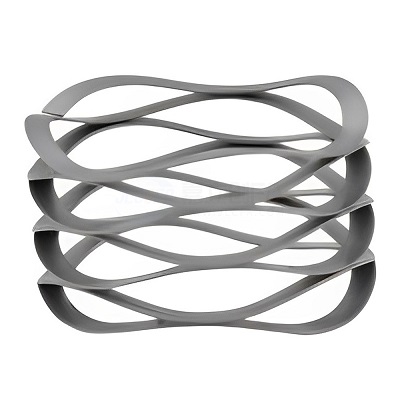

波形弹簧

二、多层波形弹簧的优势表现

1. 高弹力密度

在相同安装空间下，多层结构相较单层弹簧可提供更大载荷承载能力，适用于高压缩力工况。

2. 轴向安装节省空间

波形弹簧本就比传统螺旋弹簧占用空间更少，多层设计仍保持紧凑构型，非常适合精密设备、空间受限系统中使用。

3. 力学响应更稳定

多层波形弹簧具备更均匀的刚度变化特性，能够有效减少工作过程中的震动与冲击响应，提高机械系统运行的平稳性。

4. 良好的能量吸收与恢复性能

在重复压缩与回弹中，多层结构可提升弹簧的抗疲劳寿命，适合高频次动作场合，如离合器、轴承预紧、伺服机构等。

5. 定制灵活性高

多层波形弹簧可根据不同用途定制材料（如不锈钢、碳钢、Inconel等）、层数、波距、圈数等，适应各种工况需求。

三、典型应用场合

电机轴承预紧
高精密夹具系统
液压阀回位机构
高速旋转装置的减震结构
航空航天与医疗设备内部传动系统
