一、波形弹簧压缩力的重要性

波形弹簧是一种以波形结构实现压缩功能的特殊弹性元件，广泛应用于轴承预压、精密夹具、机械缓冲等场合。其压缩力性能直接影响系统的装配间隙、工作稳定性和使用寿命。

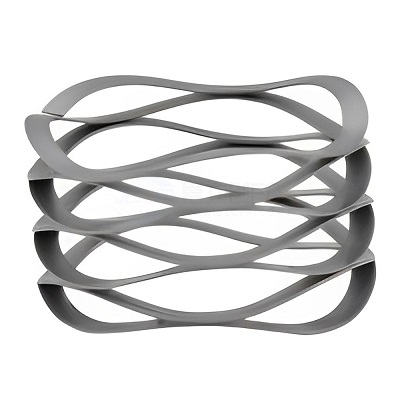

波形弹簧

二、压缩力检测的主要方法

1. 使用弹簧压缩力测试仪

这是最常见也是最标准的方式。测试步骤如下：

将波形弹簧置于测试平台中心；
缓慢压缩至指定高度或行程；
读取此行程下的压缩力值。

通过不同压缩高度的多组测试，可绘制“压缩量-载荷”曲线，进一步分析其线性度与稳定性。

2. 使用标准推拉力计 + 定制夹具

适合现场快速测试。可借助手动或电动测试架，通过限位控制压缩行程，在指定位置读取力值。注意保证测试过程中的对中性和压缩方向一致性。

3. 在线自动检测系统（批量生产场合）

对于自动化生产线，可集成伺服压装单元与位移-力传感器，实现波形弹簧的快速筛选与检测。系统会根据设定的标准窗口自动判断弹簧是否合格。

三、检测过程中的注意事项

对中压缩：波形弹簧由于结构特殊，受压必须均匀，否则测量值不准确。
速度控制：压缩速度过快会引起瞬时冲击，影响力值稳定性。
环境温度：高低温会影响材料弹性，建议在常温下检测或明确标注测试温度。
夹具平整度：基准面必须光滑平整，避免局部压偏导致弹簧形变。
反复检测：对于检测一致性要求高的零件，应多次压缩，取平均值。

四、波形弹簧压缩力合格判断标准

按照设计图纸或规格书设定公差范围；
结合最大工作行程及最小压缩高度检测力值是否达标；
必要时使用负载比对标准样件进行校验。

五、结语

波形弹簧虽小，但其压缩性能对整体装配质量和机械精度有直接影响。采用规范的测试方法与合适的测试工具，是保障零部件一致性和系统可靠性的关键环节。
