矩形弹簧断裂的常见原因及防范-嘉立创FA官网
浏览量： 486 发布于： 2025-07-16 15:33:00
一、矩形弹簧的结构特点与应用环境

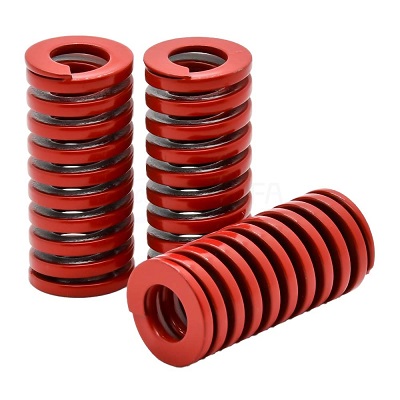

矩形弹簧，常见于模具、冲压设备、夹具等高载荷、高频振动场合，具有紧凑、高强度、耐疲劳的优势。其截面呈矩形，可承受更高单位面积应力。然而，在高频或高载荷循环下，若选型或使用不当，极易发生断裂，影响设备安全。
二、矩形弹簧断裂的主要原因分析
- 材料疲劳失效
- 长期在高应力状态下反复压缩，会引起弹簧材料微裂纹扩展，最终形成疲劳断裂，是最常见断裂模式。
- 超过压缩极限或设计载荷
- 弹簧压缩超过其最大行程，造成永久变形或应力集中，快速引发断裂。
- 表面缺陷或裂纹诱发
- 弹簧表面若存在划痕、腐蚀点、氧化或磕碰痕迹，会成为裂纹源，在应力作用下迅速扩展成断口。
- 弹簧安装偏斜或受力不均
- 当安装不正或受力轴线偏离中心，会使弹簧局部承压过大，导致早期损坏。
- 选型错误或质量不良
- 未根据实际载荷、寿命要求选型，或采购到劣质弹簧（如硬度不达标、热处理不良），易导致使用寿命缩短。
三、防止矩形弹簧断裂的有效措施
- 合理选型匹配负载
- 根据压缩量、频率、负载大小及寿命要求选择合适型号、长度及预压量的矩形弹簧，避免设计裕度不足。
- 控制最大压缩行程
- 设置机械限位，确保弹簧不会被压至实长或超限，避免过载使用。
- 选择优质弹簧品牌与材质
- 优先使用符合DIN、ISO标准的高强度弹簧钢，如50CrVA、60Si2MnA，并确保表面光洁无伤。
- 优化安装结构
- 弹簧导向需精准，保持轴线垂直；避免偏心压缩、受力倾斜等不规范安装行为。
- 定期检查与更换
- 对使用频率高的矩形弹簧应定期检查其长度、弹力变化和表面状况，发现疲劳或异常磨损应及时更换。
四、总结
矩形弹簧虽强度高、寿命长，但若忽视选型规范与使用细节，极易在高频振动或过载冲击中断裂。通过科学选型、规范安装、预防过载和周期性检查维护，可有效延长弹簧寿命，保障设备稳定运行。
