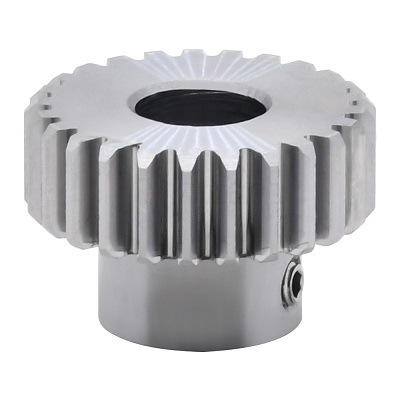

直齿轮背隙调整方法-嘉立创FA官网
浏览量： 1292 发布于： 2025-07-17 14:34:22
一、什么是直齿轮的背隙
背隙是指一对啮合齿轮在啮合区非工作面之间的最小间隙。该间隙对传动系统的平稳性、精度和使用寿命有重要影响。过小会导致卡齿、磨损加剧，过大则造成传动间隙过大，影响精度与稳定性。
二、背隙调整的重要性
- 确保润滑：合理背隙可保证齿面之间有良好的润滑油膜，降低磨损。
- 防止热膨胀咬死：在高速或高负载场合中，齿轮会因升温而膨胀，背隙可作为热膨胀补偿空间。
- 提高传动精度：控制背隙可以减少传动延迟和冲击，提高设备运行的响应速度。
三、直齿轮背隙的常用调整方法
- 调整中心距
- 适用于平行轴直齿轮。当齿轮安装在可调中心距的轴座中，可通过改变两轴中心距来精细调节背隙。增大中心距会增大背隙，反之减小。
- 调整安装位置
- 通过偏心轴承座或调整垫片厚度等方式，微调齿轮的位置，从而控制背隙大小。此方法多见于机床或伺服传动装置中。
- 选配磨齿精度较高的齿轮副
- 部分高精度场合通过选配不同齿厚偏差的齿轮来控制初始背隙。
- 利用轴向调整
- 对于采用斜齿或特殊啮合方式的直齿轮，也可通过沿轴向移动其中一个齿轮的方式来调整背隙，需同时保证啮合角与重合度。
- 采用可调式齿轮架
- 部分设备设计有背隙调节机构，如双偏心结构、滑槽式调节座，可方便地实现微米级别的调整。
四、背隙调整的注意事项
- 保持齿面接触均匀：避免只调一侧导致局部啮合不良；
- 结合温升测试：考虑设备运行时热胀冷缩带来的齿距变化；
- 结合润滑系统匹配：背隙大小要与润滑油膜厚度相协调，避免干摩擦；
- 避免“零背隙”误区：即使要求高精度，也应留有微小背隙以防锁死。
五、总结
直齿轮的背隙调整是确保齿轮组高效、稳定运行的重要手段。合理利用中心距控制、安装调整及预配齿轮等方式，既能保障传动精度，又可有效延长齿轮寿命。实际应用中，应结合使用环境和设备结构选择合适的调整方案。
