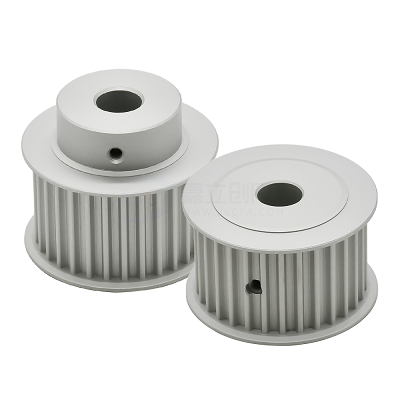

同步轮3M 5M 8M有啥区别-嘉立创FA官网
浏览量： 1609 发布于： 2025-06-28 15:02:11
一、什么是同步轮中的“3M、5M、8M”
在同步轮系统中，3M、5M、8M代表的是同步带的齿距规格，即相邻两个齿的中心间距，单位为毫米（mm）：
- 3M 表示齿距为3mm
- 5M 表示齿距为5mm
- 8M 表示齿距为8mm
这些规格直接关系到同步轮与同步带的匹配程度、承载能力以及传动稳定性。
二、不同规格同步轮的主要区别
- 齿距差异
- 齿距越大，齿越粗，啮合强度越高，适用于更大的载荷。3M适合轻载，8M更适合重载。
- 结构尺寸不同
- 同一圈数下，齿距越大，轮子直径越大；因此8M同步轮体积大，所需安装空间也更大。
- 适用场合不同
- 3M常用于小型传动场合，如3D打印机、小型设备。
- 5M适用于中等负载，如包装机械、办公设备等。
- 8M则用于高扭矩场合，如CNC机床、自动化生产线。
- 传动精度与稳定性
- 齿距越小，单位长度内的齿数越多，传动更平稳。3M精度更高，8M稳定性强但精度稍低。
三、选型建议
- 注重精度与紧凑空间 → 选择 3M
- 注重通用性与中等负载 → 选择 5M
- 注重高扭矩与强耐久性 → 选择 8M
在选型时，应同时考虑设备转速、负载、张力及齿形标准（如HTD或AT系列）。
