免键同步带轮是否适合微型设备-嘉立创FA官网
浏览量： 0 发布于： 2026-04-28 14:45:16

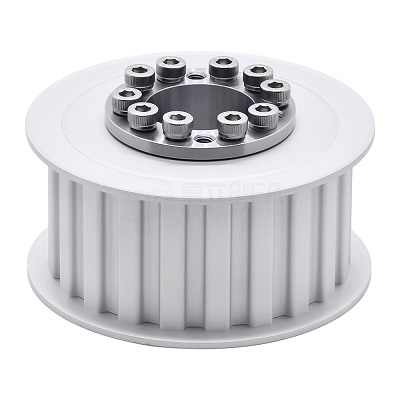

1. 什么是免键同步带轮
免键同步带轮是通过夹紧结构（如胀紧套、锁紧螺钉等）与轴连接，而非传统键连接的同步轮。其特点是无需开键槽，可实现无间隙连接，并具备较好的同轴度与装配灵活性。
2. 为什么会考虑在微型设备中使用
（1）结构紧凑需求
微型设备空间有限，免键结构可减少轴加工与装配空间占用。
（2）提高装配精度
避免键槽配合间隙，有利于提升传动同心度与稳定性。
（3）便于调整与维护
安装拆卸方便，适合需要频繁调试的小型设备。
3. 是否适合使用
（1）适合场景
- 轻载或中低扭矩传动
- 高精度、小惯量系统
- 空间受限的小型自动化设备
（2）不适合场景
- 冲击载荷较大的工况
- 高扭矩重载传动
- 振动较强或长期高速冲击环境
4. 选型注意事项
- 确认夹紧方式（单螺钉/双螺钉/胀紧套）与扭矩能力匹配
- 注意轴径公差（通常要求较高，如h6级）
- 小直径轴需防止夹紧变形
- 关注同步轮材质与重量（避免增加惯量）
5. 风险及相关误区
（1）误区：免键=不会打滑
夹紧力不足或轴表面处理不当仍可能打滑。
（2）误区：适用于所有小型设备
若存在冲击或频繁启停，仍需谨慎选择。
（3）风险：安装不规范
螺钉未按扭矩锁紧或未对称紧固，会导致偏心或松动。
6. FAQ 常见问题
Q1：免键同步轮精度更高吗？
在装配良好前提下，同轴度通常优于普通键连接。
Q2：小轴径会不会被夹变形？
可能，需要控制锁紧力并选择合适结构。
Q3：是否需要防松处理？
建议使用防松胶或防松结构，防止长期运行松动。
