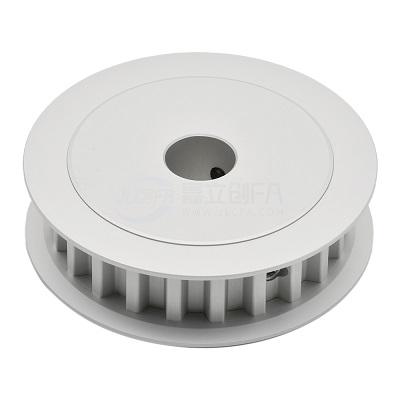

一、同步轮节距与同步带匹配的基本原理

同步带传动依靠带齿与同步轮齿槽的啮合实现无滑动传动，其核心几何参数是“节距”。同步带节距与同步轮节距必须严格一致，否则会破坏正常啮合关系。

节距本质上决定了齿与齿之间的空间周期性结构，当两者一致时，齿形能够在啮合过程中实现等相位进入与退出，从而保证传动的连续性与稳定性。

在工程设计中，常见节距体系包括：

• 公制节距（如3M、5M、8M、14M）
• 英制节距（如XL、L、H型等）

不同体系之间不能混用，即使外观相似，也会导致啮合误差。



二、节距匹配精度对传动性能的影响机制

1. 啮合干涉与非正常载荷分布

当同步轮节距与同步带节距存在微小偏差时，最直接的影响是齿形无法完全贴合。

这种情况下会出现：

• 局部齿顶提前接触
• 齿根受力异常集中
• 啮合进入/退出阶段冲击增大

长期运行会导致齿面磨损加剧，并可能出现“啃齿”现象。

2. 传动定位误差累积

同步带传动理论上属于等速比传动，但节距不匹配会引入周期性误差：

• 单齿误差虽小，但在长周长系统中会累积
• 多轮系结构中误差会叠加放大
• 影响伺服系统闭环定位精度

尤其在高精度定位平台（如直线模组、KK模组系统）中，这种误差会直接表现为位置抖动或重复定位偏差。

3. 动态振动与噪声上升

节距不匹配会破坏啮合的周期性稳定性，导致：

• 啮合频率波动
• 张力周期变化
• 系统共振风险增加

在高速运行工况下，这种影响尤为明显，会表现为高频啸叫或低频抖动。

4. 使用寿命显著下降

由于接触应力分布不均，带体和轮齿会出现非均匀磨损：

• 同步带齿面疲劳加速
• 玻璃纤维/钢丝芯层受交变载荷影响
• 同步轮齿面出现偏磨

最终导致整套传动系统寿命明显缩短。

三、工程中导致“匹配精度问题”的常见原因

1. 选型体系错误

最常见问题是英制与公制混用，例如：

• 5M同步带配H型同步轮（错误）
• L型带配M型轮（错误）

即使节距接近，也无法正常啮合。

2. 制造公差累积

即便同一节距体系内，也存在制造误差：

• 同步带成型模具误差
• 同步轮滚齿/插齿加工误差
• 热处理后齿形微变形

当系统长度较大或多轮结构时，这些误差会叠加影响。

3. 安装同轴度与中心距偏差

节距匹配良好并不代表系统无问题，如果：

• 中心距偏差过大
• 同轴度误差超标
• 张紧力不均

也会“模拟出节距不匹配”的啮合状态问题。

四、如何提升同步带系统的匹配精度

1. 严格统一节距体系

设计阶段必须统一标准：

• 公制体系统一公制同步轮
• 英制体系严格匹配对应齿型

这是最基础也是最关键的前提。

2. 选择高精度齿形加工方式

优先选用：

• 精密滚齿加工同步轮
• 高精度模压同步带
• 工业级加筋型同步带（如钢丝芯增强型）

可有效降低周期误差。

3. 控制安装与张紧系统误差

建议：

• 使用张力计控制预紧力
• 保证中心距精确可调
• 控制同轴度在允许公差范围内

4. 复杂系统进行动态验证

对于高速或高精度设备，应进行：

• 空载跑合测试
• 负载阶跃测试
• 振动与温升监测

提前识别潜在啮合异常。

五、结论

同步轮节距与同步带匹配精度是影响传动系统性能的核心因素之一。其影响不仅体现在静态啮合是否顺畅，更直接作用于系统的定位精度、动态稳定性与使用寿命。
