一、坦克链在自动化系统中的作用

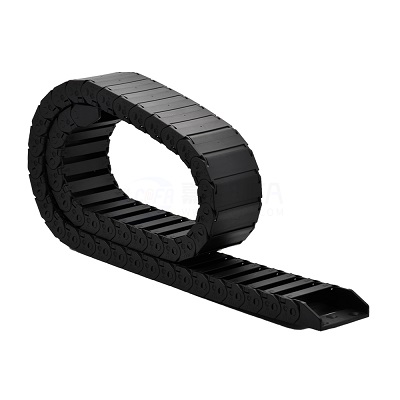

坦克链，又称电缆拖链或工程塑料拖链，是工业自动化设备中用于保护电缆、油管、气管在移动过程中不受拉扯、摩擦或打结的重要传动配件。正确的安装不仅关系到链条自身的寿命，还影响整个设备系统的可靠性。

二、坦克链安装前的准备工作

1. 确认安装位置与运动方向

明确链条的安装空间、运动半径、行程长度及电缆走向，以确保选型和布局合理。

2. 检查电缆/管件规格

选用柔性电缆或软管，外径不能超过拖链内高的80%；线缆总填充率不超过链条内部空间的60%。

3. 预估弯曲半径

电缆最小弯曲半径应大于链条的最小弯曲半径，以防止使用过程中出现折裂。

三、坦克链的标准安装步骤

第一步：固定一端支架

将一侧的端头固定在设备的静止部分，确保安装牢固、垂直或水平无歪斜。

第二步：布置电缆/气管

将电缆沿链条每个节段合理布置，注意避免电缆交叉、重叠或过于紧绷，每根电缆应能自由滑动。

第三步：使用隔片或固定条

使用塑料隔片将不同电缆分区隔离，或使用电缆夹具固定于链条两端，避免运行中电缆摩擦磨损。

第四步：固定移动端支架

将另一端的链条端头固定于运动部件，保持链条弯曲自然，不应强制拉直或压缩。

第五步：空载测试运行

启动设备执行空程运动，观察链条运行是否顺畅、电缆是否有卡顿或牵引不畅。

四、安装注意事项与常见误区

避免反向弯曲：链条只能沿设计方向弯曲，反向弯曲会导致节段脱落或断裂。
预留电缆长度余量：电缆应略长于拖链行程长度的5-10%，避免被拉断。
避免高温靠近：拖链应远离热源、飞溅物或高频震动区域。
不得用硬线材替代：必须使用专用耐弯曲电缆或管线。

五、安装后维护建议

定期检查卡扣和链节磨损情况
观察电缆表面是否老化或被夹断
运行500小时后重新检查电缆松紧度
