无油衬套规格尺寸大全-嘉立创FA官网
浏览量： 999 发布于： 2025-05-19 14:49:23
一、什么是无油衬套
无油衬套是一种无需润滑油也能自润滑运转的轴承零部件，广泛用于工程机械、模具、纺织、汽车等行业。它多由含油金属、复合材料或高分子聚合物制成，具备耐磨、耐腐蚀、免维护等优点。
二、无油衬套的结构类型
常见结构分为以下几种：
- SF-1型（钢背+烧结铜粉+PTFE层）：适用于干摩擦、低速工况
- SF-2型（含油复合材料）：适合边界润滑条件

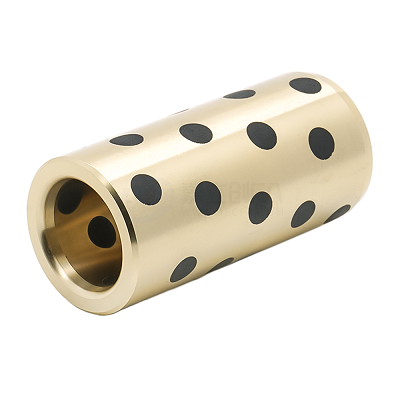

- JDB型（铜基镶嵌固体润滑剂）：承载力高，用于重载低速
- FZ型（卷制类无油衬套）：便于装配，适配间隙要求变化大的场合
三、无油衬套常见规格尺寸大全
以下为工程中常用的无油衬套尺寸范围汇总（单位：mm）：
1. 内径（ID）
- 常见范围：6mm～100mm
- 精密应用：6、8、10、12、15、20、25、30 等标准尺寸居多
- 大型设备：可达200mm以上，通常为定制件
2. 外径（OD）
- 根据结构壁厚设计，一般为内径 + 1.5~5mm
- 常见公差等级为 H7
3. 长度（L）
- 常规比值为内径的0.75~1.5倍
- 标准长度系列如：8mm、12mm、20mm、25mm、30mm、40mm、50mm等
四、无油衬套尺寸命名规则举例
以 SF-1 材质为例：
型号：SF-1 20×25×20
- 20：内径20mm
- 25：外径25mm
- 20：长度20mm
此类标准命名方便查询、匹配及更换。
五、如何选择合适规格的无油衬套
选型应综合考虑以下因素：
- 载荷大小与方向：JDB适合重载，SF-1适合轻载干摩擦
- 运动方式：旋转、往复或摆动
- 安装空间限制：确认内外径与长度是否满足装配空间
- 工作温度与环境：高温、灰尘、水汽等会影响材料选择
