无油衬套受力不均会出现哪些问题-嘉立创FA官网
浏览量： 3 发布于： 2026-05-13 14:54:47

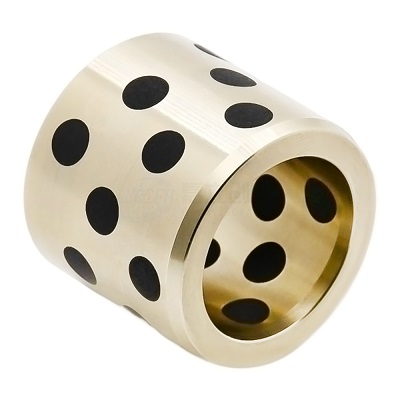

1. 什么是无油衬套受力不均
无油衬套受力不均，是指轴与衬套接触时载荷分布不均匀，导致局部区域承受过大压力。
该问题常见于导向机构、摆动结构及自动化设备中。
2. 为什么会出现受力不均
（1）安装不同心
轴与衬套中心偏移，会导致局部偏载。
（2）轴刚性不足
长轴或细轴运行时发生挠曲，造成单侧受力。
（3）负载方向变化
摆动或冲击工况容易形成不均匀接触压力。
（4）加工精度不足
安装孔或轴表面精度差，会影响接触均匀性。
3. 受力不均会带来哪些问题
（1）局部异常磨损
单侧磨损会导致间隙快速增大。
（2）运动卡滞
受力偏移会增加摩擦阻力，导致动作不顺。
（3）温升与异响
局部压力过大时容易产生发热与摩擦噪音。
（4）定位精度下降
长期磨损后会影响导向稳定性。
4. 选型与优化注意事项
- 保证轴与安装孔同轴度
- 长行程结构需提高轴刚性
- 冲击负载场景选择高承载材料
- 控制轴表面粗糙度与配合间隙
5. 风险及相关误区
（1）误区：无油衬套无需维护
虽然自润滑，但仍需检查磨损状态。
（2）误区：轻微偏载影响不大
长期运行会逐渐放大磨损问题。
（3）风险：持续局部高压
可能导致衬套开裂或轴表面损伤。
6. FAQ 常见问题
Q1：无油衬套为什么会单边磨损？
多数与安装偏心或轴变形有关。
Q2：无油衬套会卡死吗？
严重偏载或异物进入时可能发生卡滞。
Q3：如何延长无油衬套寿命？
提高安装精度并控制负载分布是关键。
