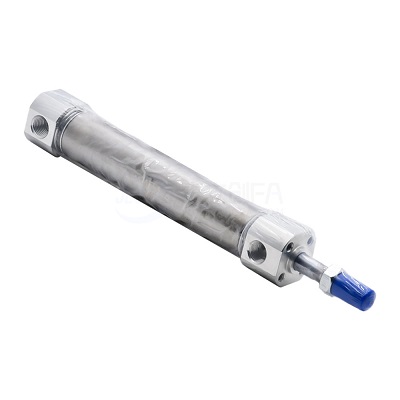

1、迷你气缸简介

迷你气缸是一种紧凑型直线执行器，广泛应用于自动化设备、小型机械、电子装配及精密仪器领域。其结构小巧、响应迅速，适用于空间受限且需高精度控制的场景。在实际应用中，迷你气缸的行程公差直接影响运动精度，因此了解其公差范围及优化方法至关重要。

2、迷你气缸行程公差范围

迷你气缸的行程公差主要依据ISO 6432标准及制造商规范，常见公差范围如下：

① 标准公差范围

• 行程 ≤ 100mm：±1.0mm
• 行程 100mm ～ 500mm：±1.5mm
• 行程 ＞ 500mm：±2.0mm

② 影响行程公差的因素

• 缓冲机构：固定缓冲或橡胶缓冲可能影响气缸最终停止位置。
• 加工精度：高精密气缸的公差更小，一般可达到±0.5mm以内。
• 压力波动：供气压力变化可能引起活塞终点偏差，影响重复定位精度。

3、如何提高迷你气缸行程精度？

① 选择高精度型号

• 选用公差控制严格的迷你气缸，如带精密导向杆或磁性传感器的型号。
• 采用高质量密封组件，减少气缸内部泄漏和摩擦阻力。

② 优化气源和控制系统

• 采用稳压装置，保证供气压力稳定，减少压力波动对行程精度的影响。
• 配合精密比例阀进行流量控制，优化气缸运动曲线。

③ 增加机械限位或外部导向

• 通过外部限位块或机械止挡精确设定行程终点，提高重复定位精度。
• 在高精度场景，可搭配直线导轨或滚珠滑轨，减少气缸运动时的侧向误差。

④ 采用传感器反馈与补偿机制

• 结合磁性开关、光电传感器或激光测距仪，对行程进行实时监测。
• 通过PLC或控制器，对行程误差进行软件补偿，提高整体系统精度。

4、总结：如何保证迷你气缸行程精度？

• 了解行程公差范围，标准公差通常在±1.0mm～±2.0mm之间，精密型号可达±0.5mm。
• 合理选择型号，针对高精度需求，可选用带磁性传感器或精密导杆的气缸。
• 优化安装与控制，使用稳压装置、比例阀、机械限位等辅助提高行程精度。
• 定期维护与检测，确保密封件完好，气缸运行顺畅，避免因磨损或泄漏导致公差超标。

迷你气缸的行程公差控制是确保自动化设备高效运作的关键环节，通过合理选型和优化控制策略，可以有效提升气缸的运行精度，满足高要求工业应用的需求。
