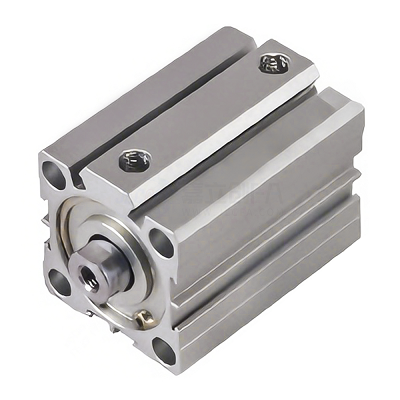

1. 气缸杆的结构作用与运动特性

气缸杆是气缸输出力与位移的重要传递部件，通常通过活塞杆将气压能转化为直线运动。其运动精度直接影响执行机构的位置稳定性。

在理想状态下，气缸杆应沿气缸轴线做直线往复运动。当气缸杆发生弯曲或偏移时，会破坏原有的同轴度关系，使运动轨迹出现偏差。

在自动化设备中，若气缸直接参与定位或夹紧动作，杆件形变会放大为系统级精度误差。

2. 气缸杆弯曲的常见原因

气缸杆发生弯曲通常与以下因素有关：

侧向载荷过大

气缸设计本身主要承受轴向力，侧向力会导致杆件弯曲。

安装同轴度不足

气缸与执行机构之间存在安装偏差。

负载过重或冲击载荷

突然冲击可能造成永久变形。

导向结构不足

缺少导向机构会使杆件承担额外弯矩。

这些因素会使气缸杆长期处于非理想受力状态。

3. 对设备精度的实际影响

气缸杆弯曲对设备精度的影响主要体现在以下几个方面：

1. 运动直线度下降

杆件弯曲会使运动轨迹产生偏移，导致机构偏摆。

2. 定位重复性降低

弯曲状态下摩擦增大，可能导致回位误差。

3. 夹紧或定位误差增加

在装配或夹具设备中，会直接影响工件位置精度。

4. 密封磨损加剧

杆件偏移会导致密封件受力不均，从而增加摩擦和泄漏风险。

在精密设备中，即使0.1~0.3 mm的杆件偏移，也可能造成明显定位误差。

4. 气缸选型与结构设计要点

为了避免气缸杆弯曲对精度产生影响，应注意以下方面：

尽量避免气缸直接承受侧向载荷
为移动机构配置独立导向机构（如导轨或导向杆）
确保安装同轴度与平行度
根据负载选择合适缸径和杆径
对长行程气缸适当增加导向支撑

合理的结构设计能够显著降低弯曲风险。

5. 风险与常见误区

误区一：气缸既提供动力又承担导向

实际上气缸并不适合承担导向功能。

误区二：只关注推力而忽略杆径

杆径过小容易产生弯曲。
风险：长期弯曲状态会加速密封件磨损，甚至导致气缸卡滞或失效。

6. 常见FAQ

Q1：如何判断气缸杆是否已经弯曲？

可通过观察运动轨迹、测量直线度或检查摩擦阻力变化进行判断。

Q2：气缸杆轻微弯曲还能使用吗？

若影响运动平稳性或出现密封磨损，应及时更换。

Q3：如何防止气缸杆弯曲？

增加外部导向机构并避免侧向载荷是最有效的方法。
