1、前期准备与检查

① 设备检查

• 检查安装精度：确认气缸基座平面是否水平，避免因安装误差导致运动轨迹偏差。
• 检查滑轨与导轨间隙：调整双轴导轨间隙，确保滑动顺畅无卡顿。
• 检查供气系统：确保供气压力稳定，避免气压波动影响滑台运动。

② 校准工具准备

• 高精度千分表（检测滑台直线度和重复定位精度）
• 数显水平仪（确保滑台水平）
• 压力表（检测供气稳定性）
• 激光位移传感器（精密测量滑台终点位置）

2、基本运动校准步骤

① 初步调试（保证滑台正常运行）

• 低速运行检查：供气后，以最低速度运行滑台，观察滑动是否顺畅，无异常震动或卡顿。
• 端点行程检查：手动调整滑台，确保到达设定终点位置，无超程或不到位情况。

② 直线度与平行度校准

• 方法：使用千分表测量滑台的直线运动轨迹
• 调整方式：

1. 调整导轨紧固螺丝，确保滑台沿导轨平稳直线运动。
2. 检查双轴同步性，防止因双轴运动不同步造成滑台偏移。
3. 使用激光测量系统，对比滑台运行轨迹，修正轨迹偏差。

③ 终点定位校准（保证重复定位精度）

• 在滑台两端安装磁性开关或光电传感器，检测终点位置。
• 调整气缸缓冲机构，使滑台到达设定位置时冲击最小，提高重复定位精度。
• 使用激光位移传感器测量终点误差，并在控制系统中进行误差补偿。

④ 负载调整与稳定性优化

• 负载均衡调整：确保负载在滑台中心，避免偏心载荷导致运动轨迹变化。
• 供气压力优化：调整压力调节阀，使气缸运行平稳，避免速度过快或过慢影响精度。

3、动态优化与软件补偿

① 速度控制优化

• 采用比例阀+流量控制阀，实现平稳加速与减速，避免急停造成冲击误差。
• 逐步调整运动参数，优化加速度和减速度曲线，提高运行稳定性。

② 误差补偿机制

• 在PLC或运动控制器中，结合位置传感器反馈信号，进行软件补偿，提高最终定位精度。
• 设定“零点校准”模式，每次开机时自动调整初始位置，确保长期稳定运行。

4、校准完成后的验证

• 运行滑台多次，测量重复定位精度（误差应在允许范围内，如±0.02mm）。
• 负载测试：施加实际工作负载，运行多次，检查滑台是否能稳定工作。
• 记录运动轨迹数据，若长期偏差超出标准，则需定期重新校准。

总结

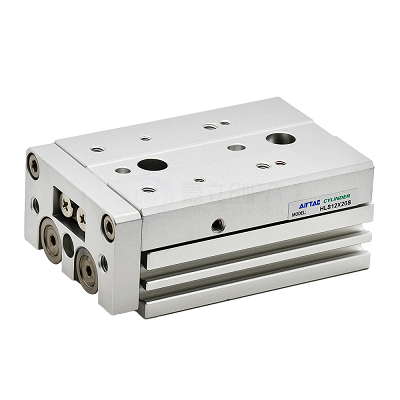

双轴型精密滑台气缸的运动校准涉及机械调整、传感检测、软件优化等多个方面。通过直线度校准、终点定位校准、速度优化等方法，可提高滑台运动精度，确保高效稳定运行。在长期使用过程中，应定期检查和维护，保证其精度保持在理想范围内。
