1. 产品定义和作用

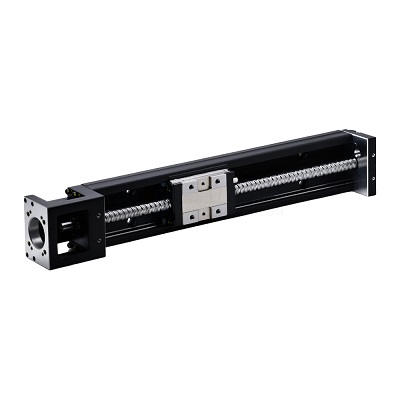

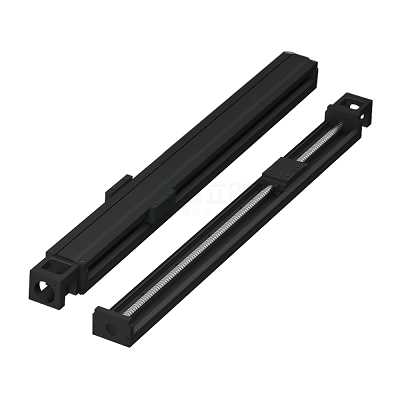

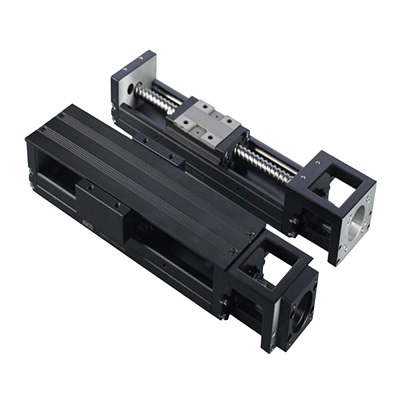

1.1 钢制直线模组概述

钢制直线模组是一种高精度、高刚性的直线运动装置，广泛应用于自动化生产线、精密加工设备等领域。它由导轨、滑块、驱动电机、传动机构等组成，能够实现精确的直线运动控制。

1.2 主要作用

• 高精度定位：通过精密的导轨系统和反馈控制系统，实现微米级的定位精度。
• 高效传动：采用高效的传动机构，如滚珠丝杠或同步带，保证运动的平稳性和可靠性。
• 长寿命使用：选用优质钢材和耐磨材料，延长使用寿命，降低维护成本。

2. 常见故障及排查方法

2.1 无法启动

• 检查电源：确认电源连接是否正常，电压是否稳定。
• 检查控制电路：检查控制板、驱动器等是否有损坏，确保电路连接正确。
• 检查电机：测量电机电阻，判断是否存在短路或断路现象。

2.2 运动不平稳

• 检查导轨和滑块：检查导轨是否有磨损或变形，滑块是否卡顿。
• 检查传动机构：检查滚珠丝杠或同步带是否有松动、磨损或断裂。
• 调整负载：确保负载在额定范围内，避免超载导致运动不平稳。

2.3 定位精度低

• 校准传感器：检查位置传感器是否正常工作，必要时进行校准。
• 检查反馈系统：确保反馈系统的信号传输正常，无干扰。
• 调整参数：根据实际情况调整控制器的PID参数，提高控制精度。

2.4 异常噪音

• 润滑保养：检查导轨和传动机构的润滑情况，及时添加润滑油。
• 检查紧固件：检查所有紧固件是否松动，必要时重新紧固。
• 更换磨损部件：检查是否有部件磨损严重，需要更换。

3. 产品安装与维护注意事项

3.1 安装注意事项

• 环境选择：选择干燥、清洁的环境，避免灰尘和腐蚀性气体。
• 水平安装：确保模组安装水平，避免倾斜导致运动不平稳。
• 固定牢固：确保所有连接件固定牢固，防止松动。

3.2 维护注意事项

• 定期检查：定期检查导轨、滑块、传动机构等关键部件的磨损情况。
• 清洁保养：定期清理导轨和滑块上的灰尘和污垢，保持清洁。
• 润滑维护：定期添加润滑油，保持导轨和传动机构的良好润滑状态。

4. 产品应用案例

4.1 案例1：自动化生产线

• 应用场景：某自动化生产线使用钢制直线模组实现物料的精确定位和搬运。
• 故障现象：运动过程中出现异响。
• 排查方法：检查导轨和滑块的润滑情况，发现润滑不足。重新润滑后，异响消失，运动恢复正常。

4.2 案例2：精密加工设备

• 应用场景：某精密加工设备使用钢制直线模组实现工件的高精度定位。
• 故障现象：定位精度下降。
• 排查方法：检查位置传感器和反馈系统，发现传感器信号有干扰。重新校准传感器后，定位精度恢复。
