高速运行中KK模组振动加剧的关键触发因素是什么-嘉立创FA官网
浏览量： 0 发布于： 2026-04-08 14:23:32
一、什么是KK模组高速振动问题

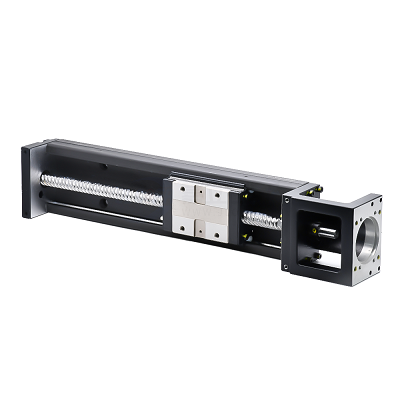

KK模组（直线模组）是集成滚珠丝杠、直线导轨与滑块结构的一体化执行单元。
在高速运行工况下，若系统匹配或结构设计不合理，容易出现：
- 振动幅值增大
- 噪声上升
- 定位精度下降
这类问题本质属于动态系统稳定性不足。
二、为什么会出现振动加剧
高速运行时振动问题通常由多因素耦合触发：
1、共振效应（核心因素）
- 模组固有频率接近驱动频率或加减速频率
- 振动被放大，形成共振
2、丝杠临界转速接近或超过
- 滚珠丝杠在高转速下发生弯曲振动
- 出现明显抖动与噪声
3、导轨与滑块间隙或预紧不当
- 间隙过大：刚性不足，振动放大
- 预紧过高：摩擦不均，引发振动
4、安装刚性不足
- 模组底座或安装面刚性不足
- 振动通过结构放大
5、驱动参数不匹配
- 伺服增益过高或加减速曲线不合理
- 引发系统振荡
6、负载偏心或变化
- 偏载导致导轨受力不均
- 高速下产生周期性振动
7、联轴器或连接件问题
- 同轴度偏差或刚性过高
- 将振动直接传递至模组
三、该如何解决
针对振动问题，应从“结构+控制”双维度优化：
1、避开共振区间
- 调整运行速度或加减速曲线
- 改变系统激励频率
2、控制丝杠转速
- 保持在临界转速以下
- 必要时采用更大直径或双支撑结构
3、优化导轨预紧
- 合理设定滑块预紧等级
- 保证刚性与摩擦平衡
4、提高安装刚性
- 加强底座结构
- 确保安装面平整、无变形
5、调整驱动参数
- 优化伺服增益
- 使用S曲线加减速降低冲击
6、改善负载分布
- 降低偏心载荷
- 合理布置重心
7、采用柔性连接
- 使用弹性联轴器降低振动传递
四、选型注意事项
1、模组刚性与负载匹配
- 高速应用优先选择高刚性型号。
2、丝杠直径与导程
- 大直径丝杠更适合高速稳定运行。
3、导轨规格与预紧等级
- 根据精度与速度要求匹配。
4、驱动系统能力
- 伺服系统需支持平滑控制与高速响应。
5、安装环境
- 避免底座振动或结构共振。
五、风险及相关误区
1、只提升速度忽略结构极限
- 高速运行必须考虑临界转速与共振问题。
2、认为刚性越高越好
- 过高预紧会引入摩擦不均，反而增加振动。
3、忽视驱动参数调试
- 控制系统不优化会放大机械问题。
4、未考虑负载变化
- 动态负载变化是振动的重要诱因。
六、FAQ
问：振动是否一定是机械问题？
答：不一定，驱动参数不当同样会导致振动甚至是主要原因。
问：如何快速判断是否共振？
答：在特定速度区间振动明显放大，改变速度后振动减弱，通常为共振。
问：是否可以通过降低速度解决？
答：可以作为临时措施，但建议从结构与控制两方面优化。
