1. 概述

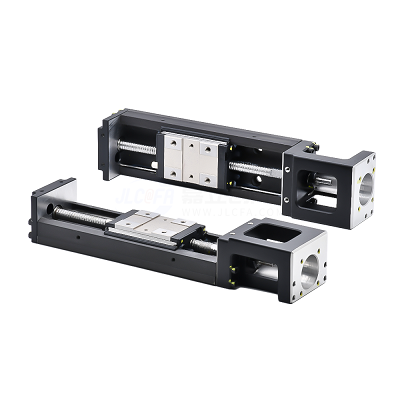

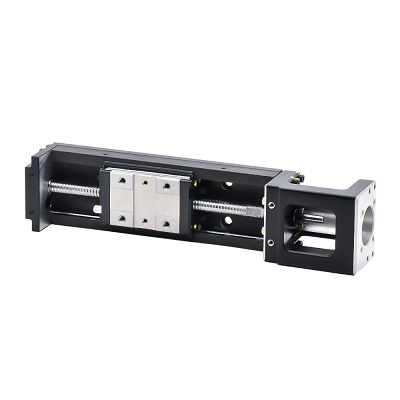

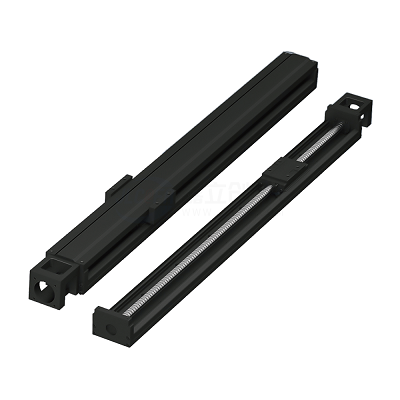

    钢制直线模组是一种用于实现直线运动的精密机械部件，广泛应用于各种工业自动化设备中。

    直线模组主要由导轨、滑块、驱动系统、支撑架等组件构成，具有高精度、高负载能力和长寿命的特点。

2. 主体结构

   ① 导轨

       导轨是直线模组的基础组成部分，用于引导滑块沿固定路径移动。

       常见的导轨类型包括滚珠导轨和滚柱导轨，其中滚珠导轨适用于轻载高速的应用场合，而滚柱导轨则更适合重载低速的情况。

   ② 滑块

       滑块安装在导轨上，随导轨进行直线运动，通常内置有滚动元件以减少摩擦。

       滑块的设计需要考虑到强度、刚性和耐磨性，以保证长时间运行的稳定性。

3. 驱动系统

   ① 电机

       电机是驱动直线模组运动的动力来源，常见的有步进电机、伺服电机等。

       选择合适的电机类型取决于应用需求，如速度、精度和负载能力等。

   ② 传动机构

       传动机构负责将电机产生的旋转运动转换为直线模组的直线运动，常见的传动方式有丝杆传动、同步带传动等。

       丝杆传动适用于高精度定位需求，而同步带传动则更适用于快速移动的场景。

4. 辅助组件

   ① 支撑架

       支撑架为直线模组提供稳固的安装基础，确保其在运行过程中的稳定性和准确性。

       根据应用场景的不同，支撑架可以有不同的设计，例如单侧支撑或双侧支撑。

   ② 传感器

       传感器用于检测直线模组的位置、速度等参数，是实现闭环控制的关键部件。

       常用的传感器类型包括光电编码器、磁性编码器等，它们能够提供精确的反馈信息，确保系统的高效运行。

5. 安装与维护

   ① 安装注意事项

       在安装直线模组时，需要注意保持导轨的清洁和平直，避免异物进入影响滑块的正常运动。

       正确安装电机和传动机构，确保连接可靠，减少运行中的振动和噪音。

   ② 维护保养

       定期检查直线模组各部件的工作状态，及时清理导轨上的灰尘和油污，保持良好的润滑条件。

       对于磨损严重的部件应及时更换，以延长直线模组的使用寿命。
