滚动直线球轴承(GB/T 16940—1997)

滚动直线球轴承(GB/T 16940—2012)

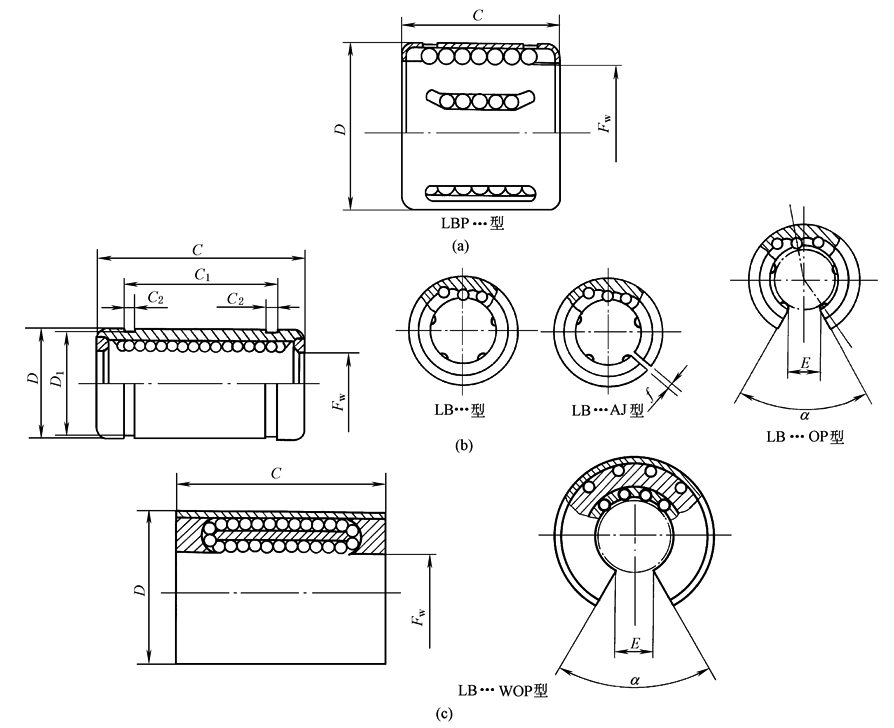

滚动直线球轴承标准将这种轴承分为闭型(LBP型及LB型)、调整型(LB…AJ型)及开口型(LB…OP型及LB…WOP型)三种，如下图a、b、c所示。闭型轴承只能通过座的配合、轴的公差和轴承来对球组内径与轴之间的游隙进行调整。调整型轴承有宽度为f的窄开口，允许对球组内径与轴之间的游隙作机械调整。开口型沿轴向截去一部分，从而提供其在支承导轨轴上的游隙并可自由通过“∧”形中间支座。下表给出了四个系列的外形尺寸

说明: 说明: D:\yky\NEW07\new07532-2.files\image001.gif

                                             直线运动球轴承外形尺寸                              尺寸单位为毫米/角度单位为度

Fw

1系列

3系列

5系列

D

C

D

C

C1

b

D1

E

a

D

C

C1

b

D1

E

a

min

max

min

min

min

max

min

min

3

7

10

-

-

-

-

-

-

-

7

10

-

-

-

-

-

4

8

12

-

-

-

-

-

-

-

8

12

-

-

-

-

-

5

10

15

12

22

14.2

1.1

11.5

-

-

10

15

10.2

1.1

9.6

-

-

6

12

22

13

22

14.2

1.1

12.4

-

-

12

19

13.5

1.1

11.5

-

-

8

15

24

16

25

16.2

1.1

15.2

-

-

15

24

17.5

1.1

14.3

-

-

10

17

26

19

29

21.3

1.3

18

-

-

19

29

22

1.3

18

6

65

12

19

28

22

32

22.6

1.3

21

6.5

65

21

30

23

1.3

20

6.5

65

13

-

-

-

-

-

-

-

-

-

23

32

23

1.3

22

6.7

60

14

21

28

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16

24

30

26

36

24.6

1.3

24.9

9

50

28

37

26.5

1.6

27

8

60

20

28

30

32

45

31.2

1.6

30.5

9

50

32

42

30.5

1.6

30.5

8.6

50

25

35

40

40

58

43.7

1.85

38.5

11

50

40

59

41

1.85

38

10.6

50

30

40

50

47

68

51.7

1.85

44.5

12.5

50

45

64

44.5

1.85

43

12.7

50

35

-

-

-

-

-

-

-

-

-

52

70

49.5

2.1

49

14.8

50

40

52

60

62

80

60.3

2.15

59

16.5

50

60

80

60.5

2.1

57

16.9

50

50

62

70

75

100

77.3

2.65

72

21

50

80

100

74

2.6

76.5

21.1

50

60

75

85

90

125

101.3

3.15

86.5

26

50

90

110

85

3.15

86.5

25.4

50

80

-

-

120

165

133.3

4.15

116

36

50

120

140

105.5

4.15

116

33.8

50

100

-

-

150

175

143.3

4.15

145

45

50

150

175

125.5

4.15

145

42.7

50



注： 对于3系列和5系列的开口和可调整套筒型轴承，D和D1的尺寸是在轴承开缝后并装在直径为D、偏差值为零的后壁环规中所测得的尺寸。
