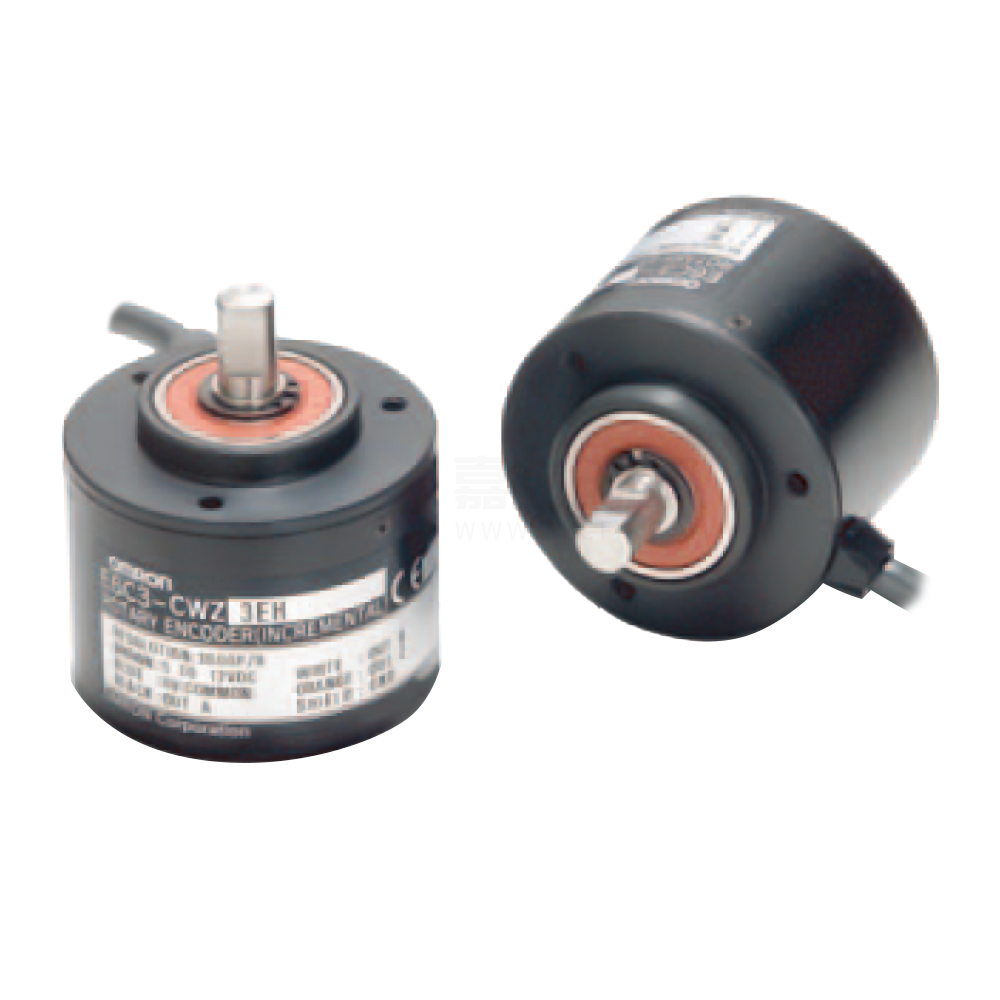

欧姆龙(OMRON) E6C3-C系列 外径φ50 增量型编码器
图片仅供参考
分享至
欧姆龙(OMRON) E6C3-C系列 外径φ50 增量型编码器
产品型号
E6C3-CWZ5GH 800P/R 2M
复制
品牌 欧姆龙(OMRON)
已选属性 输出类型:互补输出 | 电源电压:DC12-24V | 运行最高转速:5000r/min | 最高响应频率:125KHz | 输出相:A、B、Z相 | 种类:增量型编码器 | 系列:E6C3-C | 类型:坚固型 | 外径:50mm | 分辨率:800P/R | 连接方式:导线引出型 | 导线长度:2m
选购数量
商品总价 --
商品交期 -- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品特点
  • 订货引导
  • 性能参数
  • 产品尺寸
  • 注意事项
  • 接线图
1 产品特点


增量型

外径:φ50

分辨率(最大):3,600P/R

IP65 (采用密封轴承提高防油性)

超群的耐轴荷重性能(径向80N/轴向50N)


2 订货引导

电源电压输出形式分辨率(脉冲/旋转)连接方式型号
DC12~24V互补输出100200
导线引出型E6C3-CWZ5GH (分辨率) 1M
300360500(1m)*例:E6C3-CWZ5GH 100P/R 1M
600720800

1,0001,0241,200

1,5001,8002,000

2,0482,5003,600

DC5~12V电压输出100200

E6C3-CWZ3EH (分辨率) 1M
300360500
例:E6C3-CWZ3EH 100P/R 1M
600720800

1,0001,0241,200

1,5001,8002,000

2,0482,5003,600

DC5~12V线性驱动器输出100200

E6C3-CWZ3XH (分辨率) 1M
300360500
例:E6C3-CWZ3XH 100P/R 1M
600720800

100010241200

150018002000

204825003600


3 性能参数
项目 型号E6C3-CWZ5GHE6C3-CWZ3EHE6C3-CWZ3XH
电源电压DC12V-10%~24V+15%DC5V-5%~12V+10%
纹波(p-p) 5%以下纹波(p-p) 5%以下
消耗电流 *1100mA以下
分辨率(脉冲/旋转)100、200、300、360、500、600、720、800、1,000、1,024、
1,200、1,500、1,800、2,000、2,048、2,500、3,600
输出相A相、B相、Z相 *5
输出形式互补输出 *2电压输出(NPN输出)线性驱动器输出 *3
输出容量输出电压:VH=Vcc-3V以上输出电阻:2kΩAM26LS31相当品
       (IO=30mA)输出电流:35mA以下输出电流H位:IO=-10mA
     VL=2V 以下残留电压:0.7V以下    L等级:IS=10mA
       (IO=-30mA)
输出电压VO=2.5V以上
输出电流:±30mA
    VS=0.5V以下
最高响应频率 *4125kHz (Z相复位时为65kHz)
输出相位差A相、B相的位相差90°±45° (1/4T±1/8T)
输出上升、下降时间1μs以下1μs以下1μs以下
(导线长度:2m(导线长度:2m(导线长度:2m
输出电流:30mA)输出电流:35mA)IO=-10mA、IS:10mA))
起动转矩常温时: 10mN·m以下、低温时: 30mN·m以下
惯性力矩2.0× 10-6kg2·m2 (500P/R以下为1.9× 10-6kg·m2)
最大轴负载径向80N
轴向50N
允许最高转速5,000r/min
保护回路输出负载短路保护-
环境温度范围工作时:-10~+70℃、保存时:-25~+85℃ (无结冰)
环境湿度范围工作时、保存时:各35~85%RH (无结露)
绝缘电阻20MΩ以上(DC500V兆欧表)导线端整体与外壳间
耐电压AC500V 50/60Hz 1min 导线端整体与外壳间
振动(耐久)10~500Hz 上下振幅2mm或150m/s2 X、Y、Z各方向扫频11min/次 扫频3次
冲击(耐久)1,000m/s2 X、Y、Z各方向 3次
保护结构IEC60529标准 IP65、公司内部标准 防油
连接方式导线引出型(标准导线长1m)
材质外壳
本体
SUS303
质量(包装后)约300g
附件使用说明书 注:耦合器、支架、六角扳手另售


4 产品尺寸


5 注意事项


6 接线图
