- 产品简介
- 性能参数
- 订货引导
- 产品尺寸
1

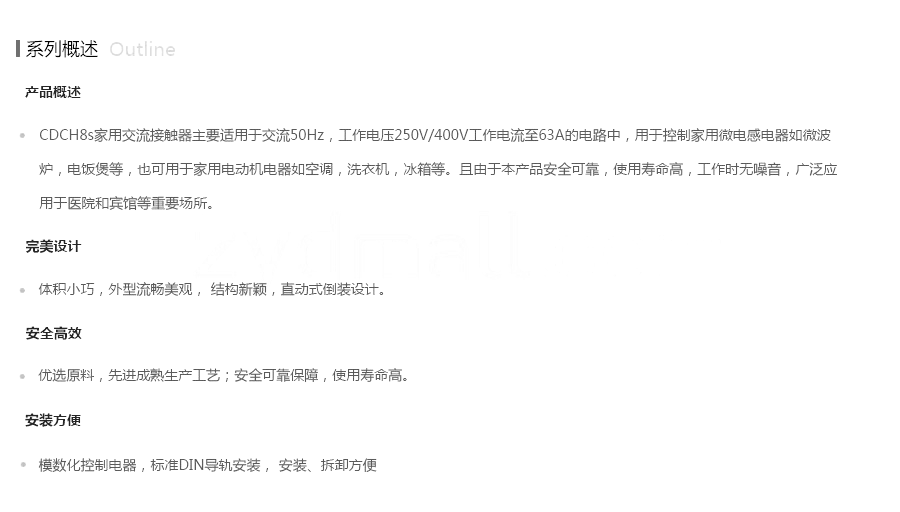

产品简介
2
性能参数
| CDCH8s-交流接触器 | ||||||||||||
| 技术参数 | ||||||||||||
| 接触器型号 | CDCH8s | CDCH8s | CDCH8s | CDCH8s | CDCH8S | CDCH8S | CDCH8S | CDCH8S | CDCH8S | CDCH8S | ||
| -16 2P | -16 4P | -20 2P | -20 4P | -25 2P | -25 4P | -40 2P | -40 4P | -63 2P | -634P | |||
| 主电路特性 | ||||||||||||
| 额定绝缘电压 | （Ui）V | 500 | ||||||||||
| 约定发热电流 | （lth）A | 25 | 63 | |||||||||
| 额定工作电流（le） | A | AC-7a | 16 | 20 | 25 | 40 | 63 | |||||
| AC-7b | 6 | 7 | 8.5 | 15 | 20 | |||||||
| 操作循环次数 | 次 | ≥30000 | ||||||||||
| 额定操作频率 | 次/时 | AC-7a | 360 | |||||||||
| AC-7b | 360 | 180 | 180 | 120 | 90 | |||||||
| 接通和分断能力 | A | AC-7a | 1.05le | |||||||||
| AC-7b | 6le | |||||||||||
| 短时耐受电流 | A | 8le(AC-7b)/10S | ||||||||||
| 线圈控制电源电压（Us） | V | AC24V AC220-240V | ||||||||||
| 允许控制回路电压 | V | 吸合 | 85%-110% Us | |||||||||
| 释放 | 20%-75% Us | |||||||||||
| 线圈功率 | VA | 起动 | 9.2 | 34 | 9.2 | 34 | 9.2 | 34 | 34 | 53 | 34 | 53 |
| 吸持 | 2.7 | 4.6 | 2.7 | 4.6 | 2.7 | 4.6 | 4.6 | 6.5 | 4.6 | 6.5 | ||
| 工作功率 | W | 1.2 | 1.6 | 1.2 | 1.6 | 1.2 | 1.6 | 1.6 | 2.1 | 1.6 | 2.1 | |
| 安装 | 接触器两侧需配装间隔件（CDCH81s），以利于其散热。 | |||||||||||
| 指示灯 | 接触器正面有信号指示器，红色；线圈已接通 | |||||||||||
| 符合标准 | IEC61095/GB17885 | |||||||||||
| 符合认证 | CE、CCC | |||||||||||
| CDCH8s-交流接触器 | ||
| 加热应用 | ||
| 接触器容量的选择取决于负载容量和每天操作的次数。 | ||
| 230V加热 | ||
| 加热的类型 | 最大功率 | |
| 每天操作次数 | 25A | 40A |
| 25 | 5.4kW | 8.6kW |
| 50 | 5.4kW | 8.6kW |
| 75 | 4.6kW | 7.4kW |
| 100 | 4kW | 6kW |
| 250 | 2.5kW | 3.8kW |
| 500 | 1.7kW | 2.7kW |
| 400V加热 | ||
| 25 | 16kW | 26kW |
| 50 | 16kW | 26kW |
| 75 | 14kW | 22kW |
| 100 | 11kW | 17kW |
| 250 | 5kW | 8kW |
| 500 | 3.5kW | 6kW |
| CDCH8s-交流接触器 | ||
| 小电机应用 | ||
| 接触器容量的选择取决于负载的容量 | ||
| 带电容器的单相异步电机 | ||
| 小型电机应用类型 | 最大功率 | |
| 电压 | 25A | 40A |
| 230V | 1.4 | 2.5 |
| 三相异步电机 | ||
| 400V | 4 | 7.5 |
| 通用式电动机 | ||
| 230V | 0.9 | 1.4 |
| CDCH8s-交流接触器 | ||
| 负载类型特征 | ||
| IEC61095标准适用于民用及类似用途的接触器。与IEC60947.4标准（适用工业应用）不同，它还规定了一些对人员和设备安全的特殊要求。 | ||
| 应用 | 工业：IEC60947.4 | 民用：IEC61095 |
| 电机 | AC3 | AC7b |
| 加热 | AC1 | AC7a |
| 照明 | AC5a和b | AC5a和b |
3

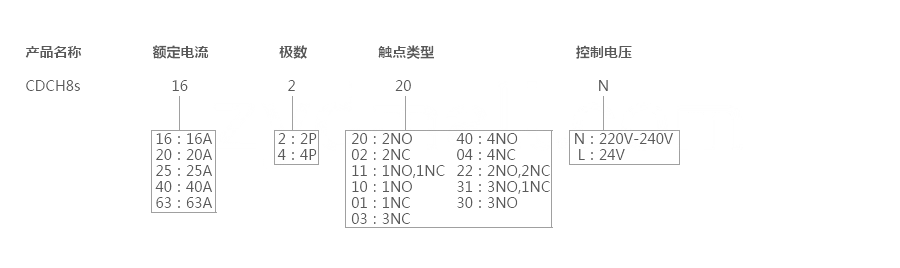

订货引导
4

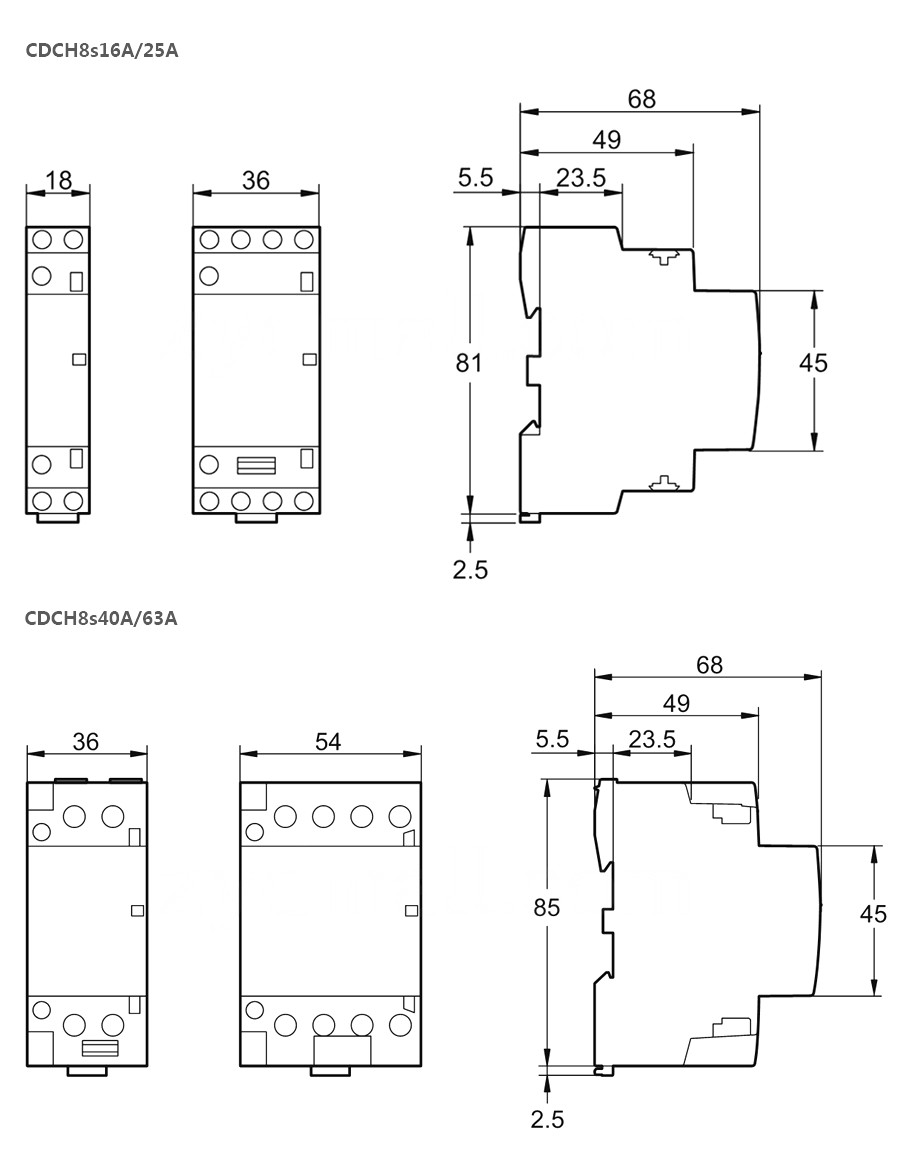

产品尺寸
