带灵敏度旋钮的氟树脂型静电容量型。
出色的耐化学药品性、耐油性（氟树脂外壳） |
可按照检测物体调整距离（灵敏度旋钮） |
项目型号 | E2KQ-X10ME1 | E2KQ-X10ME2 | |
标准检测距离 *1 | 10mm | ||
检测距离可变范围 | 6～10mm | ||
应差 | 检测距离的4～20% | ||
可检测物体 | 导体及及电介质体 | ||
标准检测物体 | 接地金属板 50 × 50 × 1mm | ||
响应频率 | 35Hz | ||
电源电压(使用电压范围) | DC12～24V 脉动 (p-p) 10%以下 (DC10～30V) | ||
消耗电流 | 15mA以下 | ||
控制输出 | 开关容量 | 100mA | |
残留电压 | 1.5V以下(负载电流100mA、导线长2m时) | ||
指示灯 | 检测指示灯(红色) | ||

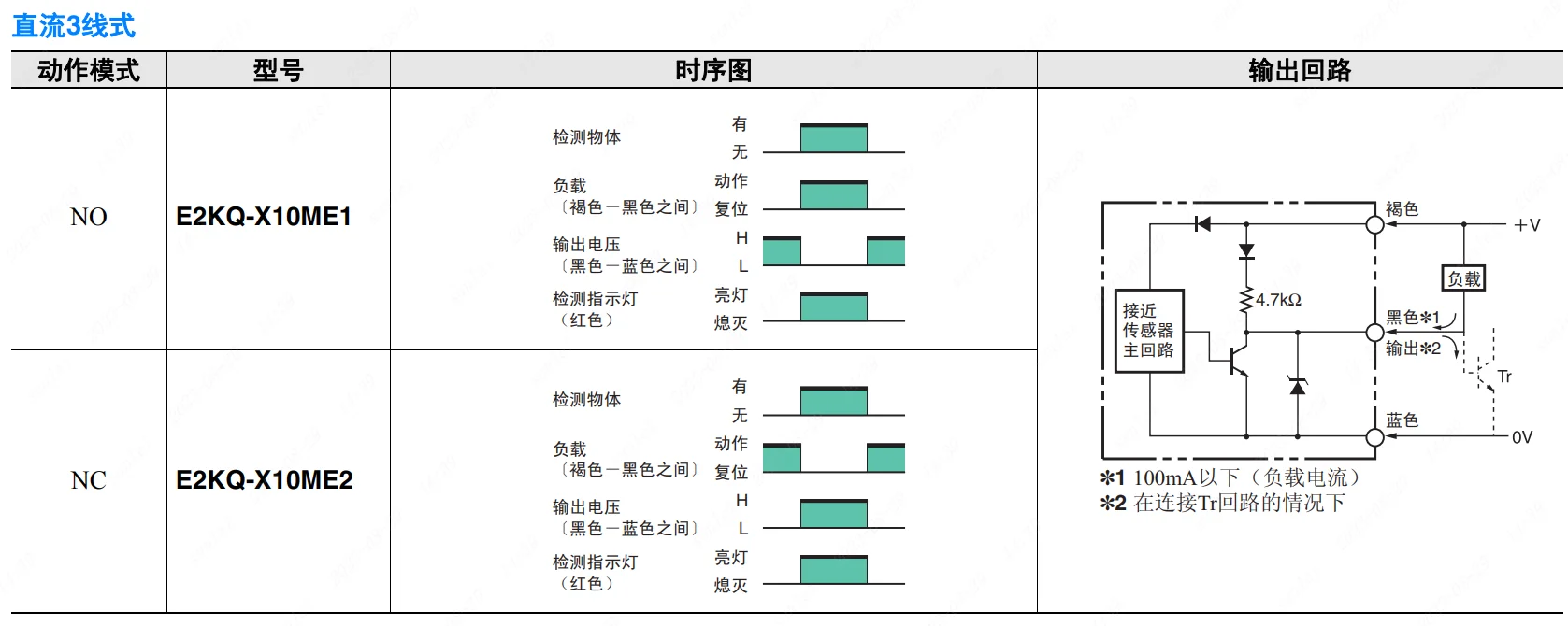

动作模式(靠近检测物体时) *2 | NO | NC | |
保护回路 | 逆连接保护、浪涌吸收 | ||
环境温度范围 | 工作时：-10～+55℃，保存时：-25～+55℃ (无结冰、结露) | ||
环境湿度范围 | 工作时、保存时：各35～85%RH (无结露) | ||
温度的影响 | 温度范围-10～+55℃， +23℃时，检测距离的±15%以下 | ||
电压的影响 | 在额定电源电压的±20%范围内，额定电源电压时，检测距离的±2%以下 | ||
绝缘电阻 | 50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间 | ||
耐电压 | AC500V 50/60Hz 1min 充电部整体与外壳间 | ||
振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | ||
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | ||
保护结构 | IEC标准 IP66、公司内部标准 耐油 | ||
连接方式 | 导线引出型(标准导线长度2m) | ||
质量(包装后) | 约150g | ||
材质 | 外壳、检测面 | 氟树脂 | |
紧固螺母 | |||
电缆 | PVC | ||
附件 | 调整用螺丝刀、使用说明书 | ||
安装方式 | 尺寸 | 检测距离（mm） | 输出形式 | 动作模式 | |
NO | NC | ||||
非屏蔽型 | M12 | 10（可调6~10） | 直流3线式(NPN) | E2KQ-X10ME1 2M | E2KQ-X10ME2 2M |
