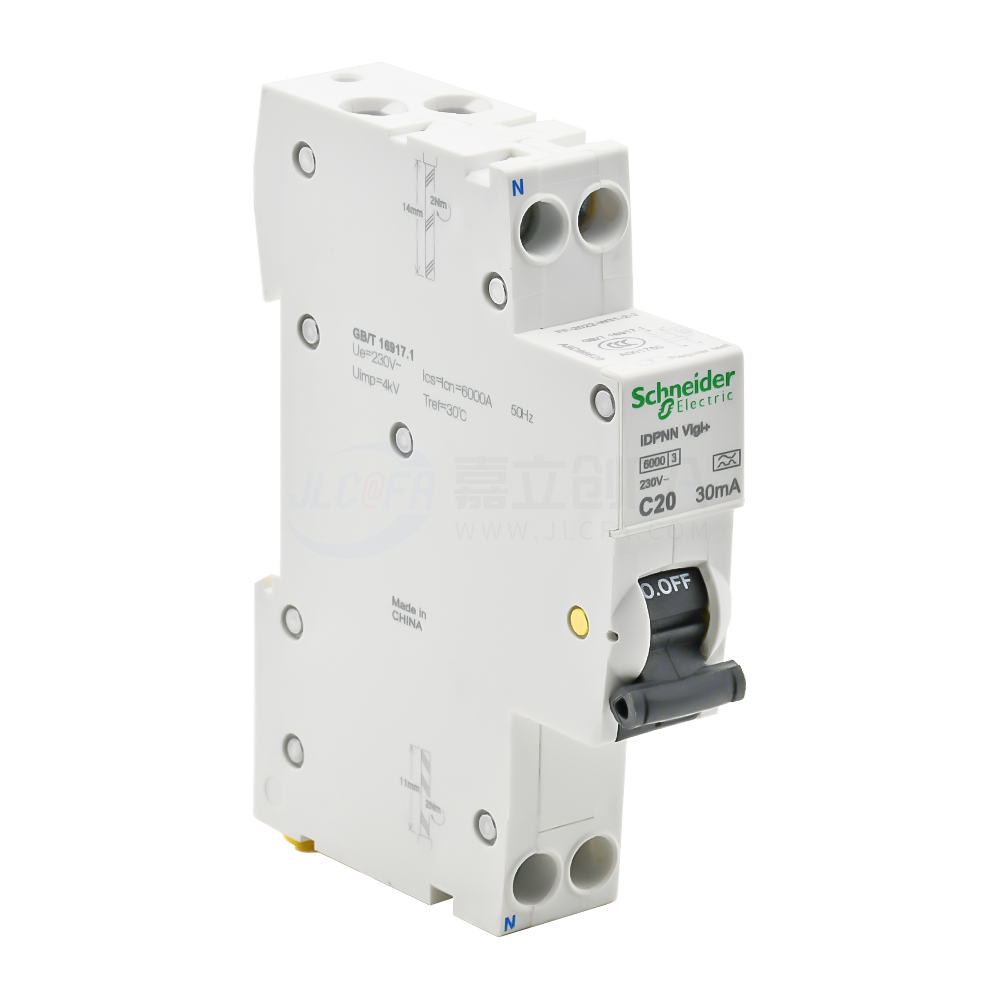

施耐德(Schneider) 小型漏电保护断路器 iDPNN Vigi+ 1P+N A9D96610

施耐德(Schneider) 小型漏电保护断路器 iDPNN Vigi+ 1P+N A9D96610

产品型号
A9D96610
品牌
施耐德(Schneider)
厂订号
iDPNN Vigi+10A A类
描述
IDPNN VIGI+ 10A(18MM) A型
已选属性
脱扣特性
C
分断能力
6KA
剩余动作电流
30mA
额定电压
230VAC
漏电保护类型
A
种类
小型漏电保护断路器
脱扣器类型
ELE(电子式)
系列
iDPNN Vigi+
额定电流
10A
极数
1P+N
ecad在线设计

相似商品

施耐德(Schneider) 小型漏电保护断路器 vigi iC65 2P A9V57263
施耐德(Schneider) 小型漏电保护断路器 vigi iC65 2P A9V57263
￥102.93起
施耐德(Schneider) 小型漏电保护断路器 vigi iC65 2P A9V57240
施耐德(Schneider) 小型漏电保护断路器 vigi iC65 2P A9V57240
￥83.83起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLE 2P DZ47SLEN2D20
德力西(DELIXI) 小型漏电保护断路器 DZ47sLE 2P DZ47SLEN2D20
￥20.31起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLE 3P DZ47SLEN3D20
德力西(DELIXI) 小型漏电保护断路器 DZ47sLE 3P DZ47SLEN3D20
￥30.69起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 2P DZ47SLES2C20
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 2P DZ47SLES2C20
￥19.79起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 2P DZ47SLES2D16
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 2P DZ47SLES2D16
￥20.31起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 3P DZ47SLES3D63
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 3P DZ47SLES3D63
￥37.51起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 3P+N DZ47SLES6C20
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 3P+N DZ47SLES6C20
￥32.49起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 3P+N DZ47SLES6D16R300
德力西(DELIXI) 小型漏电保护断路器 DZ47sLES 3P+N DZ47SLES6D16R300
￥35.26起
德力西(DELIXI) 小型漏电保护断路器 DZ47sLE 2P DZ47SLEN2D16R100
德力西(DELIXI) 小型漏电保护断路器 DZ47sLE 2P DZ47SLEN2D16R100
￥20.51起
施耐德(Schneider) 小型漏电保护断路器 iDPNa Vigi+ 1P+N A9D93606
施耐德(Schneider) 小型漏电保护断路器 iDPNa Vigi+ 1P+N A9D93606
￥97.16起
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 2P NXBLE-32 2P D20 30mA 6kA
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 2P NXBLE-32 2P D20 30mA 6kA
￥25.86起
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 4P NXBLE-32 4P D32 30mA 6kA
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 4P NXBLE-32 4P D32 30mA 6kA
￥45.76起
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 2P NXBLE-32 2P C16 300mA 6kA
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 2P NXBLE-32 2P C16 300mA 6kA
￥25.46起
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 2P NXBLE-32 2P C20 30mA 6kA
正泰(CHINT) 小型漏电保护断路器 NXBLE-32 2P NXBLE-32 2P C20 30mA 6kA
￥25.46起
正泰(CHINT) 小型漏电保护断路器 NXBLE-63 3P+N NXBLE-63 3P+N C20 30mA 6kA
正泰(CHINT) 小型漏电保护断路器 NXBLE-63 3P+N NXBLE-63 3P+N C20 30mA 6kA
￥48.49起
正泰(CHINT) 小型漏电保护断路器 NXBLE-63 1P+N NXBLE-63 1P+N C10 30mA 6kA
正泰(CHINT) 小型漏电保护断路器 NXBLE-63 1P+N NXBLE-63 1P+N C10 30mA 6kA
￥25.17起
施耐德(Schneider) 小型漏电保护断路器 EA9R 2P EA9RN2C3230CA
施耐德(Schneider) 小型漏电保护断路器 EA9R 2P EA9RN2C3230CA
￥108.9起
施耐德(Schneider) 小型漏电保护断路器 EA9R 1P+N EA9RN1C2530CA
施耐德(Schneider) 小型漏电保护断路器 EA9R 1P+N EA9RN1C2530CA
￥89.45起
施耐德(Schneider) 小型漏电保护断路器 EA9R 2P EA9RN2C1030CA
施耐德(Schneider) 小型漏电保护断路器 EA9R 2P EA9RN2C1030CA
￥105.01起
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
1产品特点

灵敏度选择

漏电保护装置灵敏度的选择取决于受保护电路的类型以及所提供保护的类型。

  • 对直接接触而产生的电击提供保护

  • 对间接接触而产生的电击提供保护

  • 对由于漏电而发生的火灾提供保护

iDPNN Vigi＋电子式剩余电流动作保护断路器可实现对终端配电线路的综合保护。

它可同时切断相线与中性线，但中性线不提供保护功能。它可实现：

  • 短路保护

  • 过载保护

  • 隔离功能

  • 对间接接触提供人身保护

  • 对直接接触提供补充人身保护

  • 对电气设备的绝缘故障提供保护

  • 上进下出或下进上出接线方式

  • 快速闭合功能

2性能参数
iDPNN Vigi+-微型漏电保护断路器
主要特性
GB/T16917.1/IEC/EN 61009-1
额定剩余动作电流30mA
额定电压230VAC
工作频率50Hz
基准整定温度30℃
脱扣特性C型，瞬时脱扣范围（5-10）In
分断能力（Icn）6,000A
其他参数
防护等级断路器本体IP20
置于配电箱内IP40
寿命（O-C）电气寿命10,000次
机械寿命20,000次
额定绝缘电压（Ui）400V
额定冲击耐受电压（Uimp）4kV
使用环境温度-25℃~+55℃
存储温度-30℃~+70℃
不脱扣浪涌电流（8/20µs）250A
限流等级3
绝缘等级2
抗湿热型2类（温度55℃时，相对湿度95％）
重量（g）
剩余电流动作保护断路器
类型iDPNN Vigi+
1P+N136

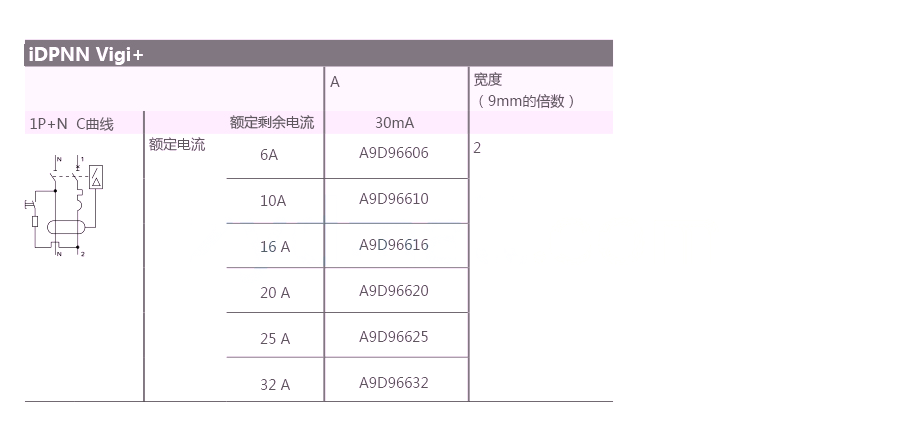

3订货引导

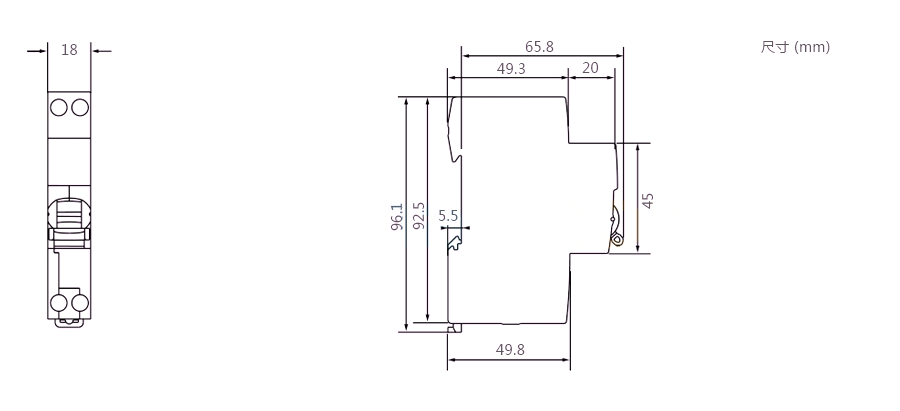

4产品尺寸
