同步带张力如何进行调整-嘉立创FA官网

1、为什么同步带张力需要正确调整① 张力不足的风险容易造成同步带跳齿、打滑，影响定位精度增加皮带磨损速度，缩短使用寿命② 张力过大的风险拉伤轴承或同步带轮，导致设备运行阻力增大长期运行可能造成电机负载过高，烧毁驱动系统2、同步带张力的调整方法① 经验式手压法（适用于一般维护）操作步骤： 用手指在同步带中部施加适度压力（一般为带跨距长度的1/64），正常张力下应有5~10mm的形变量。 若形变量过大或过小，需通过调整张紧轮或移动马达底座，重新张紧皮带。适用场景：设备精度要求不高、调整工具不足时应急使用。② 张力计测量法（推荐用于新装与精密设备）使用工具：同步带张力计（机械或电子式）测量方式：根据同步带厂商提供的推荐张力值，在皮带中点施加压力读取张力数值。调整方式：反复调整张紧轮或马达底板位置，直到张力数值处于推荐范围内。适用场景：高精度伺服系统、加工中心、CNC机床等要求较高的设备。③ 静态张力频率法（适用于高端同步带）测量原理：同步带在受激时产生的振动频率与其张力成正比检测方式：用张力频率测试仪敲击同步带测得振动频率，并与推荐频率对比计算公式： T为张力，m为单位长度质量，L为带跨距，f为振动频率适用场景：对振动控制极其敏感的高端设备，如半导体设备、激光雕刻平台等。3、张力调整操作流程① 断电停机，确保安全操作 ② 松开电机固定螺栓或张紧轮支架 ③ 移动电机或调整张紧轮，增加或减少皮带张力 ④ 重新锁紧螺栓，保持同步带张力恒定 ⑤ 手动旋转设备确认无异响与卡滞现象 ⑥ 运行试车，观察带的运行状态与声音4、调整同步带张力时的注意事项初次安装后建议运行30~60分钟再检查张力是否衰减，必要时重新调整避免张力调整过频，频繁变动会损伤同步带边缘与带轮定期检查同步带轮有无偏磨、齿形损坏，发现异常应同步处理选用原厂推荐型号和张紧方式，避免使用非标配件造成损伤嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-17

万向节的使用场景详解-嘉立创FA官网

1、万向节的基本功能① 实现非同轴传动连接能够在有角度偏差的两根轴之间高效传递扭矩。适用于轴线不重合或运动过程中会变动的位置连接。② 补偿角度变化与空间错位可吸收安装误差或因运行中产生的相对位移，减少机械应力。保证系统传动连续、平稳且寿命更长。2、万向节典型使用场景① 汽车传动系统使用部位：驱动轴系统（主传动轴与差速器连接）、方向盘转向系统。作用特点：传递发动机或转向系统动力至不规则方向的部件，适应车架与悬挂系统相对运动。② 工业自动化设备使用部位：包装机械、印刷设备、卷绕机构等高速运动连接部位。作用特点：在高速旋转或多轴联动场景中传递扭矩，解决空间限制下的动力延伸问题。③ 数控机床与定位设备使用部位：多轴联动工作台、转台伺服系统。作用特点：传递精确定位角度，同时吸收轻微位移误差，提升加工精度与运动柔性。④ 农业与工程机械使用部位：割草机、收割机、挖掘设备等动力输出轴。作用特点：适应崎岖地形和机械相对运动的复杂工况，确保动力持续输出。⑤ 航空航天设备使用部位：飞控系统的操纵杆、陀螺仪连接机构。作用特点：在极限工况中实现可靠传动，满足高可靠性与角度补偿要求。⑥ 医疗设备与检测仪器使用部位：CT旋转臂、精密定位仪器。作用特点：小尺寸、高灵敏度连接场景，解决精密旋转下的柔性传动需求。3、选择万向节时需考虑的因素① 角度补偿能力通常标准单万向节补偿角度为15°以内，双万向节可达35°以上。② 转速与精度要求高速旋转工况应选用动平衡处理的精密型万向节。对定位精度要求高的设备，应选“等角速”万向节。③ 扭矩与尺寸匹配明确传递扭矩与轴径尺寸，避免因过载或松动导致故障。④ 润滑与维护方式工业场景建议选用带润滑脂嘴或封闭式自润型结构，延长使用寿命。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-17

螺纹线联轴器选型指南-嘉立创FA官网

1、螺纹线式联轴器简介① 结构特点螺纹线联轴器通常由一整块金属（铝合金或不锈钢）整体切削形成，通过螺旋形缝隙实现扭矩传递与柔性偏差补偿。缝隙结构类似弹簧，可以有效吸收微小的径向、轴向和角向偏差。② 工作原理利用螺旋缝的弹性形变缓冲位移差，确保高精度、零回转间隙的传动过程，适用于闭环控制系统。2、常见应用场景① 适用行业3C电子自动化设备伺服/步进电机驱动系统精密位移平台与测量设备小型数控机床与激光打标设备② 典型连接部位电机轴与丝杠之间编码器与旋转轴之间精密滑台与驱动组件之间3、螺纹线式联轴器的选购要点① 扭矩与尺寸匹配明确负载扭矩范围，选择足够刚性的联轴器型号，避免因过载造成变形或断裂。考虑空间限制，选定合适外径与长度，保持结构紧凑。② 轴径尺寸与配合方式常见配合为夹紧式（夹壳式）与止动螺丝式，夹紧式稳定性更高，建议优先选用。选型前务必确认电机轴与负载端轴径规格，部分品牌支持定制不同轴径组合的混合孔型。③ 偏差补偿能力评估不同产品的偏差补偿能力有差异，应根据实际机械安装误差选择合适的容许轴向、径向及角向补偿范围。若系统对定位精度要求极高，应优先选择中等弹性、刚性平衡型结构。④ 材质选择铝合金：轻量、成本低，适合中低扭矩应用。不锈钢：强度高、耐腐蚀，适合高刚性、高负载或恶劣环境下使用。⑤ 工作环境要求高温、高湿、高粉尘场所建议选用表面阳极氧化处理或不锈钢材质。对电气绝缘有要求的场合，可考虑特殊塑胶复合材质结构。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-17

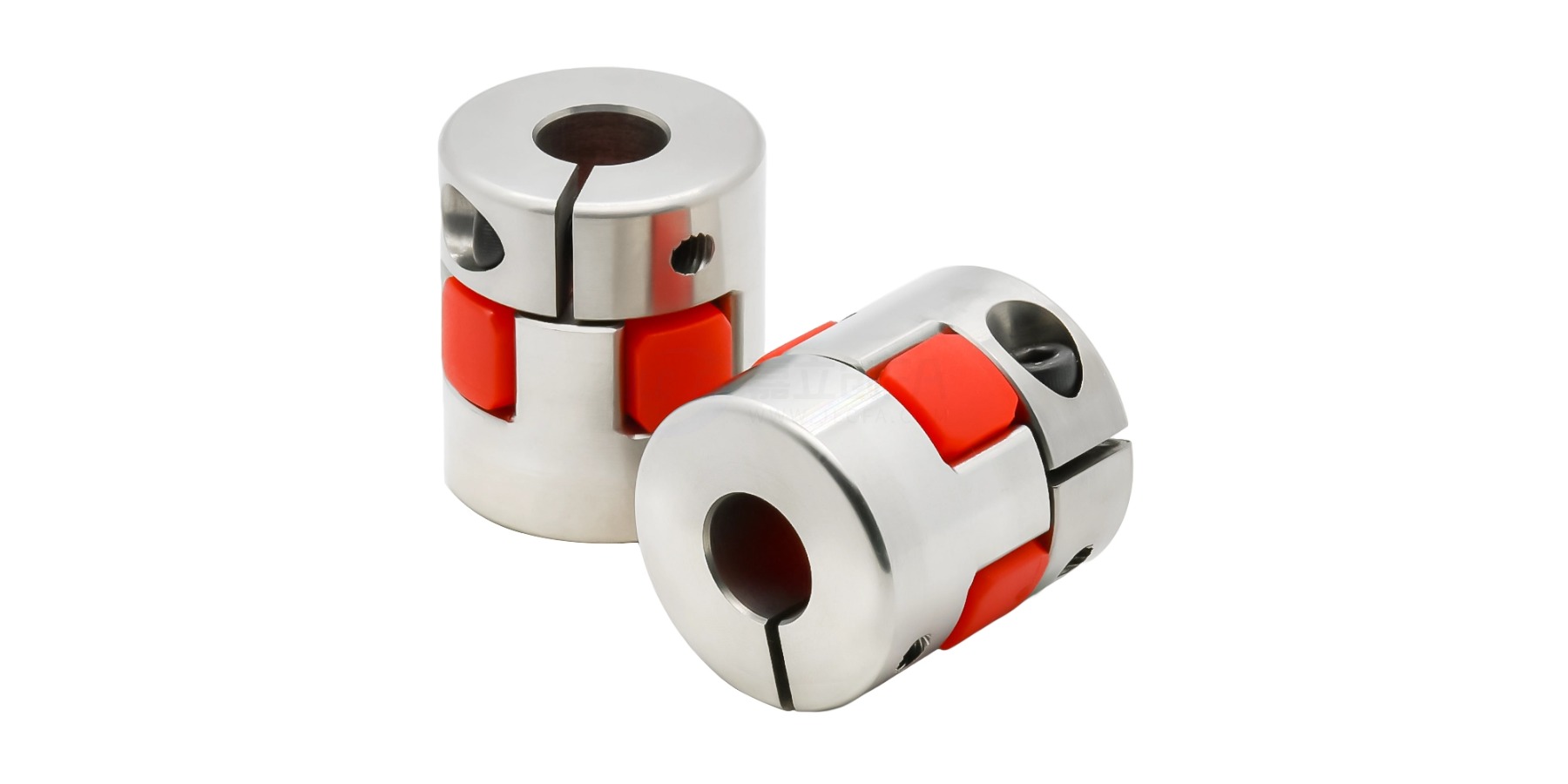

梅花联轴器如何减少振动-嘉立创FA官网

1、梅花式联轴器的振动原因① 中心偏差未控制好轴与联轴器安装不同心，是振动的主要来源之一。尤其在高速旋转时，轻微的偏心都会引起周期性激振。② 弹性体磨损或选型错误弹性垫片过硬或老化，会降低减震效果。不匹配的材质也可能引起共振现象。③ 传动不平衡两侧负载不对称或转子系统质量分布不均，会导致旋转时产生惯性不均，形成振动源。④ 安装精度不达标紧固螺丝不均或键槽松动等，都可能引起联轴器抖动。2、结构设计如何降低振动① 选择合适硬度的梅花垫片弹性体材质通常分为聚氨酯、丁腈橡胶等，不同硬度对应不同减震能力。建议在中低速应用中优先选择中等硬度（如SHA 80-90）的梅花垫，在兼顾传递扭矩的同时有效吸收震动。② 优选爪型结构双爪对称型结构具有良好的同心性，避免偏心引起的震动。推荐使用带缓冲倒角设计的爪形，可在冲击传递中进一步柔化震动源。③ 加强动平衡加工精度对于高速旋转场景，选择动平衡处理过的联轴器本体，可显著降低运转时的不稳定因素。3、正确安装是关键① 确保同轴度与间隙合理联轴器安装时，两端轴的轴向与径向偏差应控制在产品技术指标内（一般径向不超过0.2mm，角向不超过1°）。弹性垫片应处于无预紧或微预紧状态，防止工作时发生挤压破裂或脱位。② 均匀锁紧螺丝，避免偏载所有止动螺钉应使用力矩扳手分段交替上紧，确保锁紧均匀。若采用胀紧套固定结构，应确保套筒膨胀量均衡分布。③ 定期检查弹性体状况梅花垫若出现裂纹、硬化、变形或啮合不良，应及时更换。定期维护是减少长期运行振动的重要保障。4、附加抑振措施建议① 加装减振支架或弹性底座对于震动敏感设备，可在电机与底座之间加装缓冲垫或避震器。② 搭配柔性联轴器预级连接在部分高精度应用中，可采用柔性联轴器与梅花联轴器串联使用，进一步吸收微小偏差带来的激振。③ 避开固有频率区间运行检查系统频率响应曲线，避开联轴器与系统共振点，保持运行频率处于稳定带。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-16

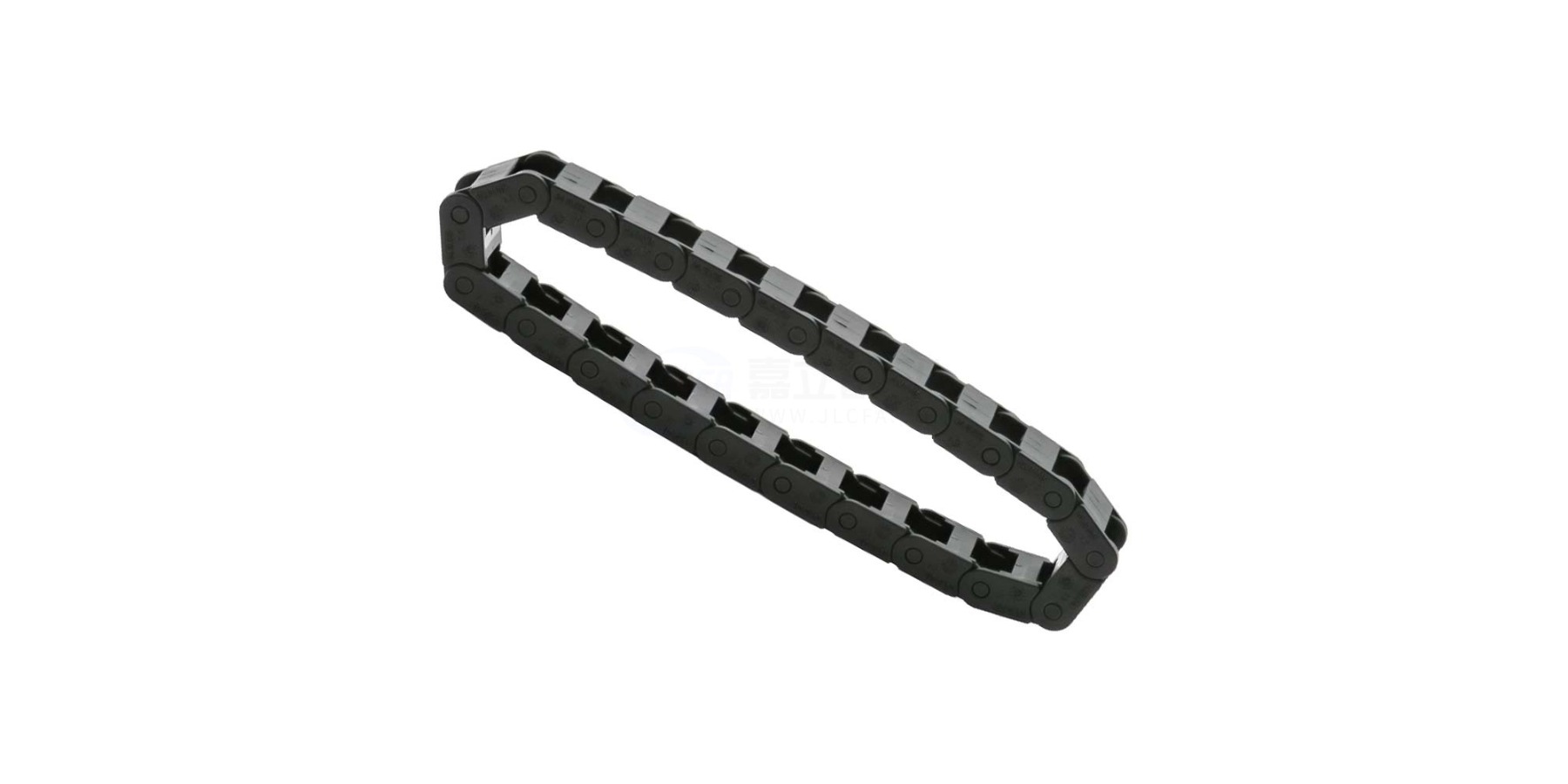

长行程尼龙拖链如何解决塌腰现象-嘉立创FA官网

1、什么是尼龙拖链塌腰现象① 定义说明拖链在长距离悬空状态下，中间部分因自重而下垂弯曲、失去原有弧形支撑结构，称为“塌腰”或“失稳弯折”。② 危害表现拖链与设备轨道接触摩擦，产生异常噪音或振动拖链卡滞，造成传动卡死、损伤导线加剧链节与连接件磨损，影响整机寿命2、造成塌腰的主要原因① 行程长度超出拖链自支撑极限尼龙拖链都有最大“自承载悬空距离”，若行程超过此范围而无其他辅助，易导致结构性下垂。② 载重过大或布线不均匀拖链内布线过多、电缆太重或未合理分布，重心偏移导致中段下压变形。③ 拖链刚性与选型不足拖链型号过小、材质强度不足或未采用长行程专用型号，会直接降低抗下垂能力。④ 导向槽或支撑系统缺失没有安装导向槽或滑动轨道，拖链无支撑面，增加摩擦和结构压力。3、解决尼龙拖链塌腰的有效方法① 使用滑动支撑导向槽（滑槽）对于行程超过5米的拖链，必须安装专用导向槽，让拖链在运动中滑行而非悬空运行，有效避免中段下垂。② 采用双向驱动结构使用双驱结构，即固定端与移动端均配合驱动装置，拖链受力更加均匀，避免中部压力集中。③ 升级为长行程专用拖链选择加强筋设计、链节加厚、耐磨高强度材料的重载型拖链（如：加强型TK系列、Z型拖链）。注意查看厂家提供的“自支撑行程图”，确保所选型号符合实际应用长度。④ 合理布线减重减载拖链内电缆应等距分布，必要时使用隔离片进行分仓管理，避免电缆集中压垮某一段链节。使用轻质电缆、耐弯曲线缆也能减轻整体负载。⑤ 选配滚轮拖链对于10米以上行程或高速滑行工况，可选择内置滚轮结构的拖链，减少摩擦力并增强稳定性。4、实际应用建议行程5m以内：优先选用高强度自承重尼龙拖链行程5~15m：加装导向槽或滑道，推荐滚轮拖链或双驱结构行程15m以上：优选分段支撑、同步滚动系统或金属拖链方案提示：每种拖链产品均有厂家提供的最大悬空行程参考表，切勿盲目超限使用。建议在设备设计初期即完成负载-行程-支撑方案的整体评估。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-16

如何选择合适的位移台行程-嘉立创FA官网

1、什么是位移台行程① 定义说明位移台行程，指的是平台滑块在导轨上能够自由移动的最大有效距离，单位通常为mm。例如：行程100mm的位移台，表示其滑块可在平台上往复移动100mm。② 行程的作用行程大小直接关系到设备的可工作范围、运行效率及结构布局。选型过短将限制应用能力，过长则浪费空间并可能降低刚性。2、选择行程前需明确的关键参数① 实际移动距离（工作行程）测量或评估设备中需要移动的最大直线距离，例如：搬运、扫描或检测路径。建议预留10~20mm的“安全余量”以防止极限位置碰撞。② 安装空间限制确认设备允许安装位移台的最大长度，包括滑台本体与驱动部分。行程越大，整体长度越长，需综合考虑设备框架结构。③ 重复定位精度要求对于**高精度需求（±0.01mm以内）**的场合，选择短行程或精密型导轨更有保障。行程越长，对刚性与同步精度的要求越高。④ 负载和速度匹配行程过长将影响驱动扭矩及响应速度，需结合负载重量与目标速度综合计算。若需高速长行程，推荐同步带或直线电机型位移台。3、常见位移台行程选择参考值① 微小行程（10mm~50mm）适用于显微操作、半导体检测、科研设备等高精密、高刚性优先考虑滚柱导轨结构② 中等行程（100mm~300mm）常用于点胶平台、激光打标、自动检测线可选用滚珠丝杆模组或KK精密滑台③ 长行程（500mm~1500mm以上）应用于搬运系统、自动装配、工业机器人等优先考虑同步带模组或齿轮齿条模组，兼顾速度与稳定性4、行程选型实用建议① 按需定制，合理余量确保设备运行路径在有效行程范围内，并为减速距离和误差补偿预留余地。② 行程≠精度，精准应用需看导轨结构与驱动方式行程长不代表精度高，反而容易受刚性变形、热膨胀等影响。③ 标准化优先，定制需谨慎若非必要，优先选用厂家标准行程规格，便于交期控制与成本优化。特殊行程应核对驱动能力、稳定性与安装条件。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-16

电缸品牌排行榜前十名推荐-嘉立创FA官网

随着工业自动化的迅速发展，电缸（电动执行器）凭借其高效率、高精度、低维护等优势，逐渐取代传统气缸，广泛应用于自动化产线、机器人系统、医疗设备、电子制造等领域。面对市面上琳琅满目的电缸品牌，选择一个性能稳定、口碑良好的品牌尤为重要。1、SMC（日本）品牌优势：全球领先的气动元件制造商电缸特点：运行稳定、型号齐全、广泛兼容自动化控制系统应用领域：自动化装配、电子制造、精密工装位移控制等2、FESTO（德国）品牌优势：德国工艺、全球自动化技术领导者电缸特点：模块化设计、响应速度快、适合精密控制应用领域：汽车制造、医疗设备、智能装配线等3、IAI（日本）品牌优势：专注于电动执行器和直线机器人技术电缸特点：高性价比、多轴联动控制强、产品系列丰富应用领域：半导体设备、电子包装、物流分拣系统4、THK（日本）品牌优势：以高精密传动系统著称电缸特点：搭载自研滚珠丝杠，运动精度高、寿命长应用领域：光学设备、CNC数控机床、精密自动化线5、Parker（美国）品牌优势：全球工业传动控制技术专家电缸特点：可定制化程度高、适应多工况运行需求应用领域：重载自动化、航空航天、实验设备等6、Emerson艾默生（美国）品牌优势：自动化控制与能源管理领域的重要企业电缸特点：响应速度快、系统集成便捷、品质稳定应用领域：工业流程控制、化工设备、工厂自动化7、AIRTAC亚德客（中国台湾）品牌优势：亚洲知名气动元件品牌电缸特点：结构紧凑、价格亲民、适配性强应用领域：中小型自动化设备、包装机械、工控设备8、研控科技（中国）品牌优势：国产电动执行器代表品牌之一电缸特点：可快速对接PLC控制系统，支持定制应用领域：自动上下料、自动贴标、点胶线体9、中科自动化（中国）品牌优势：专注于工业执行器与传动方案电缸特点：多种安装方式、适配多规格负载需求应用领域：工厂非标自动化、输送系统、模组集成10、拓普联科（中国）品牌优势：专注于电动滑台、电缸及伺服系统电缸特点：控制灵活、运行平稳、维护简便应用领域：机器人末端执行器、检测设备、教育实验平台在选型时，建议结合以下几个维度综合评估： ① 行程与推力需求 —— 不同品牌的电缸承载能力与速度特性各有侧重； ② 控制系统兼容性 —— 确保可无缝对接现有PLC、伺服驱动器系统； ③ 工作环境与使用频率 —— 高频场合需选用耐磨损、散热优良的品牌； ④ 预算与售后保障 —— 国产品牌在成本控制和定制服务方面更具优势。以上电缸品牌在自动化行业中都有成熟的应用案例和稳定的市场表现。选对品牌不仅能提升设备性能，更能为后续的运维管理节省大量时间和成本。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-15

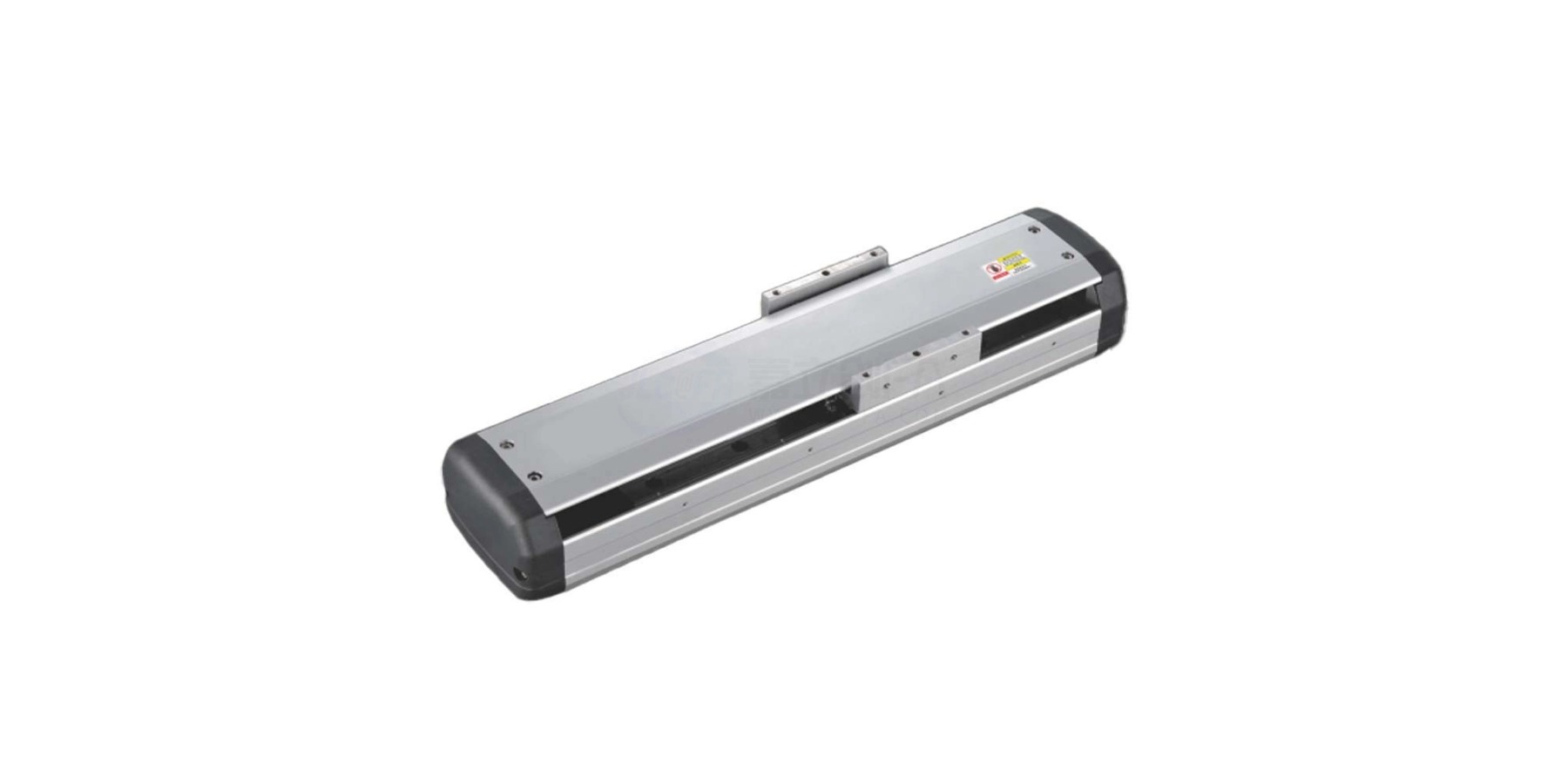

直线模组有异响怎么处理-嘉立创FA官网

1、导轨或滑块异响① 滑块磨损或杂质进入现象：运行中有“咯噔”“卡顿”感或金属摩擦声原因：导轨清洁不到位，粉尘杂质混入滑轨处理： - 定期清洁滑轨并检查防尘结构是否完好 - 使用厂家指定型号润滑脂，保持良好润滑 - 如滑块间隙过大或滚珠脱落，建议更换滑块组件② 导轨变形或安装不平行现象：运动过程声音间断、频率不均原因：安装底座未找平，导轨产生微小扭曲处理： - 使用塞规或千分表重新检测两条导轨平行度 - 调整底板螺丝固定顺序，必要时重新刮研底座2、丝杠或同步带驱动噪音① 滚珠丝杠缺油或损伤现象：高速运转时“呲呲”“嗡嗡”声明显原因：润滑不良、滚珠磨损或螺母松动处理： - 补充专用丝杠润滑脂，定期更换 - 检查螺母预紧状态，必要时更换滚珠螺母组件② 同步带张力不当或异物进入现象：中高速运行时皮带振动声音突出原因：张紧力过小导致皮带抖动或与轮异响处理： - 调整张紧轮或滑块位置，保持皮带张力适中 - 检查皮带表面是否有裂纹、油污，清理或更换3、电机与联轴器问题① 电机轴偏心或联轴器安装偏斜现象：运行中震动感强，有周期性低频噪音原因：马达与丝杠连接不同轴，造成偏载摩擦处理： - 拆下联轴器重新对中安装，使用激光对心器测量更准确 - 使用弹性联轴器替代刚性连接，吸收微小偏差② 伺服电机参数设置不当现象：启动或减速时有异响，拖动略有抖动原因：增益设置过高，导致振动或跟随超调处理： - 调整伺服驱动器内部参数，如速度环、位置环增益 - 启用伺服抑振功能（Anti-Vibration）4、环境与安装因素① 安装底座共振或紧固不牢现象：模组本身无问题，但机架整体共鸣明显原因：安装面不牢固或无减振设计处理： - 增加橡胶减震垫或隔振基座 - 检查安装螺丝是否松动，重新紧固或更换防松垫圈② 温度湿度变化导致结构胀缩现象：工作初期安静，运行一段时间后逐渐有声原因：金属热膨胀使得配合间隙变化处理： - 在结构设计初期就考虑热补偿或使用自润滑导轨结构 - 保持设备工作环境温湿度相对稳定5、日常维护建议① 定期检查润滑系统 - 不少异响来自润滑不足，建议根据使用频率每2-4周加油一次② 实施运行监测与记录 - 使用声音监测仪记录运行曲线，便于提前发现异常趋势③ 培训操作人员的维护意识 - 正确使用急停、启停操作，避免冲击式启动造成结构损伤嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-15

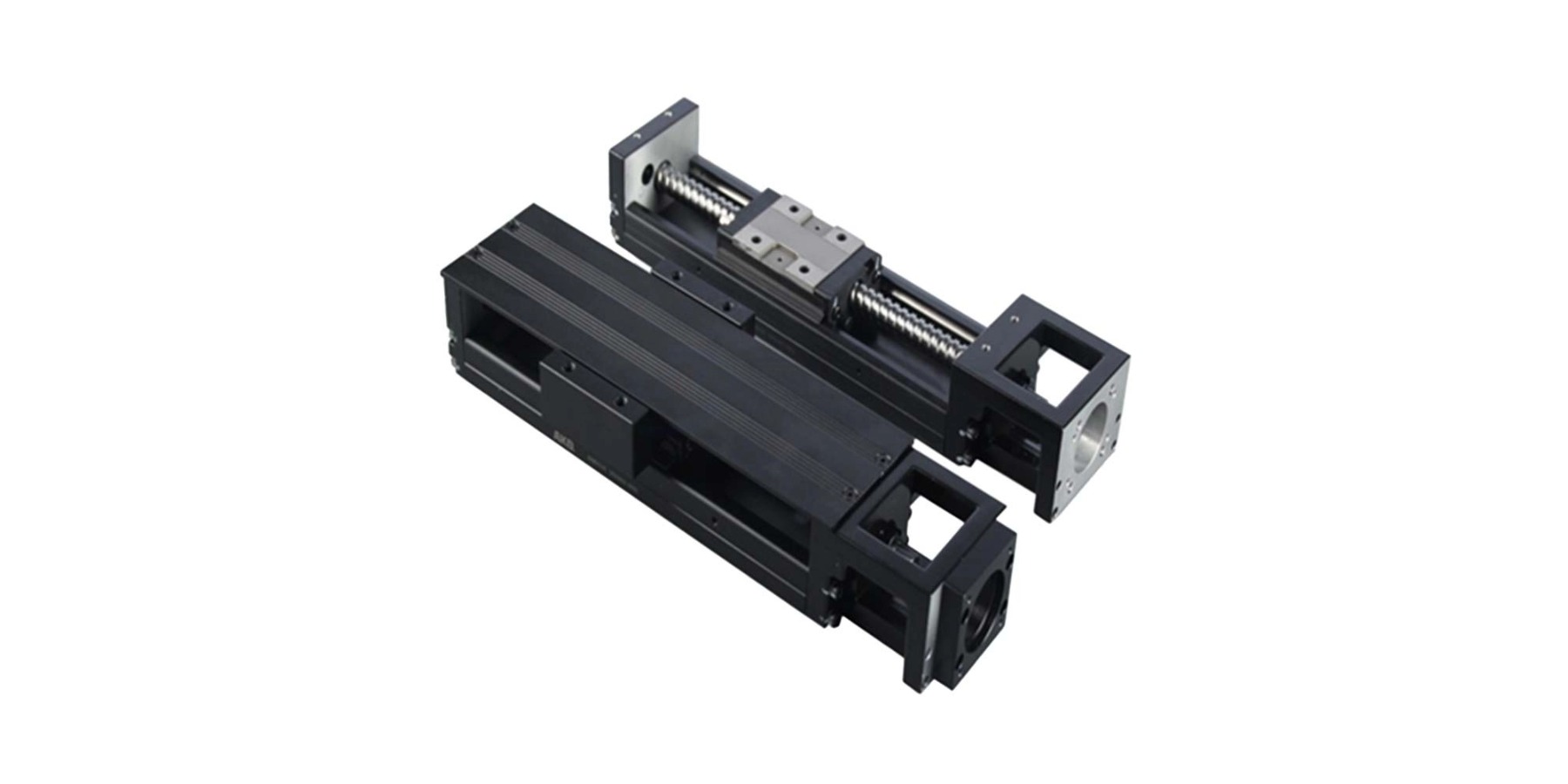

常见的直线模组有哪些-嘉立创FA官网

1、按驱动方式分类① 滚珠丝杠型直线模组特点：高精度、高刚性、定位重复精度高（±0.01mm以内）应用：点胶、CNC精密定位、激光切割设备等优点：结构紧凑，运行稳定，适合中低速高负载场合缺点：速度受限，需定期维护润滑② 同步带型直线模组特点：速度快、行程长、结构轻盈应用：电子行业搬运、检测扫码、轻载快速输送优点：可实现高速（>1.5m/s），行程可超2m缺点：定位精度略低（±0.1mm），不适合高负载精密定位③ 直线电机型直线模组特点：超高速、超高精度，响应时间短应用：半导体设备、精密激光切割、轨迹复杂运动系统优点：无机械传动部件，反应灵敏，精度可达微米级缺点：成本高、驱动系统复杂，对安装环境要求高④ 齿轮齿条型直线模组特点：适用于长行程、高负载应用场合应用：重型自动化装配线、仓储码垛、重工自动上下料优点：刚性强，传动效率高，适合同步多轴联动缺点：需精密加工安装基座，成本较高2、按导向方式分类① 直线导轨+滑块式（标准型）优势：成熟稳定，通用性强，支持定制尺寸搭配：常与丝杠/同步带组合使用，构成主流模组方案② 交叉滚柱导轨型优势：更高刚性与抗振性能，精度保持性强应用：高精密测量、光学平台、电子芯片装配等③ 气浮导轨型模组特点：无接触式导向，摩擦系数近似为零应用：纳米级加工、真空环境设备、精密测量仪器缺点：结构复杂、成本高、环境要求苛刻3、按结构形式分类① 单轴模组应用：独立一维直线移动，如点胶头移动、激光切割横向行程② 双轴模组（XY平台）应用：二维平面定位，如贴标、装配、点胶机器人平台③ XYZ三轴模组系统应用：三维空间定位控制，如3D打印、分拣系统、自动化检测平台④ 悬臂式模组（龙门结构）特点：适合大面积运动平台，支持大行程、多点同步控制应用：面板玻璃搬运、激光切割龙门机、机械臂横向滑台4、常见行业应用推荐① 自动贴标/点胶系统推荐模组：丝杠型 + 单轴结构精度优先，运行稳定，适合细小部件重复加工② 光伏/锂电自动化搬运推荐模组：同步带型 + 龙门式双驱结构快速移动、行程远、轻载为主③ 激光雕刻/切割设备推荐模组：丝杠+导轨 或 直线电机型根据速度与精度要求灵活配置X/Y/Z多轴组合④ 高精密检测系统推荐模组：交叉滚柱导轨 + 微步电机驱动型保证重复定位性能优异，抗干扰能力强嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-15

如何选择合适的丝杠支座-嘉立创FA官网

1、了解丝杠支座的作用与组成① 基本作用提供端部轴向与径向定位支撑确保丝杠轴线稳定，抑制振动与变形降低因旋转偏移引起的精度损失② 基本构成一套完整的支座系统包括：固定端支座 + 支撑端支座常见支座组件：轴承座、角接触轴承/深沟球轴承、锁紧螺母、油封等2、常见丝杠支座结构形式① 固定端支座（Fixed Support）通常配置两列高预压角接触轴承，承受轴向和径向力提供刚性支撑，控制丝杠轴向位移常见型号：BK、FK、EF、FF、AK等系列② 支撑端支座（Support Side）配置单列深沟球轴承或轻预压角接触轴承，主要承受径向载荷保持轴线旋转自由，吸收丝杠热膨胀带来的伸长常见型号：BF、FF、EF、AF等系列3、丝杠支座选型核心要点① 根据丝杠轴径选型各支座型号匹配特定丝杠直径（如BK10对应10mm轴径）建议选择与丝杠厂家配套的标准支座，便于一体化安装② 根据安装方式选型支座是否带底板或侧装孔位，需匹配设备机架安装需求**下装型支座（底面螺丝固定）**常用于CNC设备**侧装型支座（法兰式固定）**适用于立式机械结构③ 根据运行速度与刚性需求选型高速运行推荐使用预压角接触轴承型支座（如BK+BF）以增强轴向刚性低速、轻载系统可选用经济型支座（如EF+EF结构）④ 根据丝杠支撑形式选型不同支撑方式对应不同支座组合：固定-自由式：BK+BF（或FK+FF），最常见，用于中短行程；固定-支撑式：BK+EK，适合中高精度系统；固定-固定式：双端预压支座，适合高转速、大跨距结构；自由-自由式：极少见，多用于非动力轴支撑场合。4、丝杠支座配置建议① 中短行程传动结构支持结构：BK+BF / FK+FF特点：安装方便、价格适中，适用于CNC、点胶机、激光切割设备② 高刚性、高精度场合支持结构：双固定端支座（Fix-Fix）+ 预压双列角接触轴承特点：抑制轴端跳动，提升定位精度与临界转速③ 长行程设备（>1000mm）支持结构：BK+EK（带中间支撑轴承）特点：中间需加装防弯支撑块，降低长丝杠自振与偏摆④ 垂直安装场合（升降结构）支持结构：FK+FF+制动电机特点：防止滑落，建议固定端安装于丝杠上方，并添加止退设计5、其它选型建议与注意事项① 预压等级匹配丝杠等级高精度丝杠建议配置中高预压支座，提高系统重复定位性能② 润滑维护条件建议选择带密封油封的支座，防止粉尘侵入若为高速工况，需定期更换轴承脂，避免温升与卡死③ 轴承寿命计算若设备需连续运行 >16小时/天，建议按动载系数进行寿命校核④ 国产与进口品牌匹配通用丝杠支座可匹配HIWIN、THK、PMI、TBI等主流品牌，注意法兰尺寸是否一致嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。
