快速夹钳有什么作用-嘉立创FA官网

1、快速夹钳的定义与工作原理 ① 产品定义 - 快速夹钳是一种通过机械杠杆原理或偏心结构，实现快速夹紧与松脱功能的工装夹具。 - 它通常用于定位、固定工件，以便在加工、装配、检测过程中保持稳定，提升工作效率。② 工作原理 - 快速夹钳通过手柄操作带动连接杆机构，实现夹爪或压板的夹紧与释放动作； - 典型结构包括：固定底座、活动臂、连杆、手柄与夹爪，具备“行程短、夹力大、锁定稳”的特点。2、快速夹钳的主要作用 ① 快速定位固定工件 - 可在3秒内完成工件压紧定位，大幅减少调整和装夹时间； - 在批量加工、流水线生产中具有显著的效率优势。② 提高加工精度 - 避免工件位移或震动，保障钻孔、攻牙、焊接、铣削等工序的尺寸一致性； - 保持重复夹持的一致性，有助于提升产品合格率。③ 降低劳动强度 - 传统螺栓夹具需要频繁旋拧，快速夹钳只需轻按手柄即可完成锁紧； - 减少操作时间与人工负担，提升工作舒适度。④ 安全夹持 - 夹钳具备自锁功能，夹紧状态下不易因外力自动松脱； - 部分型号配有安全锁定装置，有效防止误操作。⑤ 灵活安装、结构多样 - 根据不同安装需求可选择立式、卧式、拉扣式、推拉式等不同结构形式； - 可灵活搭配焊接平台、夹具板、流水线台架使用。3、快速夹钳的典型应用场景 ① 金属加工行业 - 用于钻孔、攻牙、铣边、焊接工位的快速夹紧与定位。 - 常见于焊接夹具、钻孔夹具、装配夹具等定制工装中。② 电子与塑胶行业 - 在电子元件组装、塑胶件加工定位中，快速夹钳可确保高效率和夹持稳定性。③ 木工及家具行业 - 用于板件夹持、胶合、切割等环节，快速调整夹持压力和位置。 - 特别适用于多道工序联动作业流程。④ 自动化生产设备 - 集成于设备夹持工位，实现气动或电动驱动夹紧； - 常用于检测装置、上料定位机构、自动化治具中。⑤ 汽车及钣金行业 - 在车辆结构件加工与钣金焊接中，为夹具系统提供高效夹持解决方案。4、选购快速夹钳的关键因素 ① 夹持力大小 - 根据所需夹持工件重量及加工过程产生的外力选择相应夹钳型号，常见夹持力范围从几十公斤至上吨级。② 安装形式匹配 - 判断所需夹钳为立式、卧式或拉扣式，确认底座孔距、安装方向与设备或工装匹配。③ 操作频率与寿命要求 - 高频次使用场合建议选择品牌产品，关注手柄耐疲劳性和夹持机构的使用寿命。④ 是否需联动自动化 - 如用于自动化夹具，应选择配有气缸联动结构或电控夹具接口的快速夹钳。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-05-04

支柱固定夹的种类和选型-嘉立创FA官网

1、支柱固定夹的作用与应用背景 ① 产品定义 - 支柱固定夹是一种用于将工业支柱、导柱、圆柱型构件稳固安装在设备或支架上的结构夹具。 - 其主要功能是实现快速安装、固定与调整定位，常用于工业自动化、检测设备、装配线支架等场合。② 适用范围 - 广泛应用于工装夹具系统、柔性生产线、模块化设备结构中，尤其适合工业铝型材配件系统。 - 可根据需要选择单边固定、双边夹持或多角度调节等不同类型，满足不同机械支撑需求。2、支柱固定夹的常见种类 ① 单孔式固定夹 - 结构简单，仅设一个通孔用于夹持一根支柱； - 多用于定位支架、检测支臂等轻载场合。② 双孔式固定夹 - 具备两个通孔，可同时夹紧两根支柱或起到桥接支撑作用； - 适用于框架转角、T型连接等结构强化场景。③ 可调角度型支柱夹 - 支持多角度旋转或俯仰调节，便于复杂结构布置； - 常用于灯架、检测平台、相机支架等场景，对空间灵活性要求高。④ 快速锁紧型固定夹 - 配有手柄、快速锁紧螺栓等结构，适合频繁调整使用； - 在柔性自动化装置中尤为常见。⑤ 型材槽固定式夹具 - 专为工业铝型材开发的卡槽配件，可插入T型槽实现快速夹持； - 与标准型材系统兼容性好，常用于实验装置和工业框架结构。3、支柱固定夹的选型要点 ① 根据支柱直径尺寸匹配 - 支柱夹的孔径必须与支柱外径严密匹配，常见规格有：φ10、φ12、φ16、φ20、φ25、φ30 等； - 孔径偏差过大会导致夹持不牢，甚至在设备振动中发生移位。② 考虑使用环境与材质要求 - 室内一般选用铝合金或碳钢电镀材质，性价比高； - 腐蚀环境、洁净室中建议使用不锈钢支柱夹； - 对重量敏感场合可选用塑胶加纤材质，轻便且强度合适。③ 判断安装方式与夹持方式 - 是需固定在平面、槽型材，还是双夹桥接结构？ - 是否需工具锁紧？是否频繁拆装？根据使用习惯合理选型。④ 检查负载承重能力 - 对于承受机械臂、感应器、夹具等装置的夹具，需选用增强型或加厚设计，保证长期稳定性； - 负载大时应搭配辅助支撑结构使用。4、常见应用行业举例 ① 工业自动化： - 安装感应器、光电开关、滑轨、夹具支臂等装置； - 在自动组装平台中用于支撑传感器定位组件。② 实验室与测试平台： - 支撑光学元件、相机、传感设备，位置可灵活调整。③ 工装夹具与装配线： - 快速定位夹具结构、组装支架系统，提升调整效率。④ 医疗设备： - 某些手术辅助平台或医疗检测装置中需配备角度可调支柱夹，满足空间灵活部署。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-30

分离式固定环的作用与应用场景-嘉立创FA官网

1、分离式固定环的定义与结构 ① 产品定义 - 分离式固定环，又称开口型轴环或剖分式轴环，是一种可以在无需拆卸轴上其他零部件的情况下直接安装或拆卸的轴向定位元件。 - 它通常由两半圆环构成，通过螺钉或销钉联接闭合，安装便捷，是传统一体式卡环的理想替代品。② 主要结构特点 - 开口式设计，适用于无法从轴端装配的情况； - 通常配有对称螺孔或对称夹紧螺钉，以确保固定强度； - 材质多为碳钢、不锈钢或铝合金，视应用环境选择相应防腐处理。2、分离式固定环的核心作用 ① 实现轴向定位 - 用于防止轴承、滑轮、齿轮等沿轴方向移动，是轴向限位的关键元件。 - 特别适用于轴上存在中间组件，无法从轴端穿装的场合。② 安装灵活便捷 - 可在设备装配或维修过程中实现快速拆装与更换，极大提高维护效率，避免传统一体卡环需轴端穿装的不便。③ 提高夹紧可靠性 - 相较于弹性挡圈，分离式固定环在受力情况下具备更高的抗滑移与抗松动能力，可靠性更强。④ 降低轴表面损伤 - 安装无需轴槽，避免在轴上加工沟槽对强度造成削弱，也减少了应力集中风险。3、典型应用场景与行业应用 ① 自动化与机械设备 - 应用于直线导轨滑块限位、传动轴部件限位等场景，有效限制组件沿轴线窜动。 - 是机器人关节、模组导轨、输送设备中常见的紧固元件。② 轴承定位与保持 - 常用于不便开槽的高精度轴承座中作为轴承限位件，防止其在高负载或振动环境下窜动。 - 可与止推垫圈配合使用，增强保持力。③ 医疗与实验设备 - 在对卫生清洁要求较高的设备中，分离式设计便于定期拆洗与保养。 - 应用于生化仪器、旋转平台等精密设备上。④ 冶金与重载行业 - 在大型辊轴、重型设备等无法轻松装拆的结构中，作为强力限位环使用。 - 配合高强度螺栓结构，适用于高冲击、高振动工况。4、使用与选型注意事项 ① 选择合适材质与强度等级 - 普通环境下选用中碳钢材质已足够； - 腐蚀环境或洁净室应用建议选用不锈钢或阳极氧化铝材质。② 配套精度匹配 - 固定环内径需与轴径紧密配合，避免偏心或晃动； - 固定螺钉应拧紧到推荐扭矩值，防止松动或夹紧不足。③ 考虑转速与负载因素 - 高速旋转轴上使用时，推荐选用带有动平衡设计的高精密固定环； - 高负载工况建议选用加厚型或双螺钉设计，提高夹持力。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-30

螺纹套的应用场景及选型-嘉立创FA官网

1、螺纹套的定义与作用 ① 产品定义 - 螺纹套，又称螺纹护套、螺纹衬套，是一种内外均带螺纹的紧固件元件，主要用于修复受损螺孔、加强螺纹连接强度，或实现材料与螺纹规格之间的适配。 - 常见材质包括不锈钢、碳钢、铜合金和高分子材料，根据应用场景不同可选择不同类型。② 主要作用 - 增强连接强度：特别适合铝合金、镁合金、塑料等低强度材料的螺纹连接。 - 修复损坏螺纹：快速修复磨损、滑丝或断牙的螺纹孔，延长零件使用寿命。 - 耐腐蚀与耐磨损：提升整体连接件的耐环境腐蚀与耐磨能力。 - 标准转接：实现不同螺纹标准（如英制转公制）之间的兼容连接。2、螺纹套的典型应用场景 ① 航空航天工业 - 机身蒙皮、发动机部件等轻质材料广泛使用螺纹套，以提升螺纹强度与耐振动性能。 - 高温区域常采用耐高温螺纹套，确保可靠性。② 汽车制造行业 - 车体薄板、发动机缸体、变速箱外壳等处经常因振动导致螺纹松动或滑丝，使用螺纹套进行加强与修复，保障连接牢固。 - 特别是在维修环节中，螺纹套能高效恢复原螺纹性能。③ 精密机械设备 - 工装夹具、模具制造、电子设备外壳等需要频繁拆装的部位使用螺纹套，可延长母材寿命、避免反复拆装导致螺孔损坏。④ 通用工业领域 - 在各类机械、泵阀、仪表设备中，螺纹套用于防止因腐蚀或机械磨损导致的螺孔失效，提高设备整体耐用性。 - 特别适用于长期在潮湿、腐蚀性环境下工作的设备。⑤ 木工与塑料制品行业 - 木材、工程塑料制品中通过安装螺纹套，保证螺钉连接的可靠性，防止螺孔因材质松软而松动。3、螺纹套选型与安装要点 ① 根据母材材质选型 - 低强度材料（如铝、镁、塑料）推荐使用加固型螺纹套； - 高强度或要求耐腐蚀环境时，优先选择不锈钢材质螺纹套。② 按使用要求选规格 - 确定螺纹套的外径、内径与长度，确保完全覆盖并增强螺孔区域，避免拉脱。 - 若存在反复拆卸需求，可选用带锁型螺纹套（如自锁型螺纹护套）。③ 安装过程注意事项 - 安装前需钻孔、攻丝并清洁螺孔，保证螺纹套安装紧密、位置准确。 - 安装工具需配套专业螺纹套安装器，避免强行旋入导致套体变形或断裂。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-29

万向旋转吊环选型建议-嘉立创FA官网

1、万向旋转吊环的定义与结构特点 ① 产品定义 - 万向旋转吊环是一种用于重物吊装、翻转与定位的工业吊装附件，可在多个方向灵活旋转与摆动，有效避免传统吊环因方向受限导致受力不均的问题。 - 广泛适用于模具吊装、机械加工件翻转、精密装配等高安全要求场合。② 结构特点 - 具备360°水平旋转 + 180°垂直翻转功能 - 吊环体多采用高强度合金钢锻造，并经调质处理 - 内置高强度滚针轴承或旋转销轴，确保负载时的旋转平稳 - 螺纹形式多为螺栓固定式或螺母式结构2、万向旋转吊环的主要分类 ① 按安装方式 - 内螺纹型：可直接拧入工件预留螺孔，适用于板材、设备吊装 - 外螺纹型：外接螺母紧固，适用于厚壁或特殊结构部件 - 法兰型/焊接型：用于重载或长期固定吊点② 按承载等级 - 标准型：适合一般工业吊装，承重范围多为0.3~20吨 - 加强型/重载型：适用于大型模具、机床等设备，承重可达30吨以上③ 按转动机构 - 单向翻转型 - 万向旋转型（高灵活性与高安全性并存）3、万向旋转吊环的应用场景 ① 模具制造行业 - 常用于大型注塑模、冲压模、压铸模的起吊、安装与翻转。 - 吊环可自动调整方向，避免模具侧面拉伤或吊环断裂。② 机械加工行业 - 用于大型零件如机座、壳体、工装夹具的吊装，尤其适合多角度翻转操作。 - 可减少人工干预，提高吊装效率与安全性。③ 精密设备安装 - 在多工位旋转调整设备中，万向吊环可作为可调定位吊点，确保安装精度。④ 风电、核电等高安全要求行业 - 利用其高强度结构与多角度适应性，确保在复杂空间与极限工况下安全吊装作业。4、万向旋转吊环的选型与注意事项 ① 根据载荷与安全系数选型 - 应参考最大工作载荷（WLL）并加上2~4倍安全系数选型，满足长期高频使用需求。 - 不得超载、侧拉或角度夹持使用。② 螺纹规格匹配 - 确保吊环螺纹与吊装件螺孔完全匹配，必要时进行强度等级核算与底座加固处理。③ 材质与工况适应性 - 对于高温、腐蚀等特殊环境，应选择不锈钢材质或表面特殊涂层处理的产品。④ 旋转结构检修与维护 - 定期检查旋转机构是否润滑良好、销轴有无松动，以防在负载状态下卡滞失灵。嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-29

快速锁紧器能承受多少斤-嘉立创FA官网

1、快速锁紧器的承载范围概述 ① 不同类型的基本承载范围 - 拉杆式快速锁紧器：此类结构通过杠杆放大原理实现强力夹紧，常用于焊接夹具、加工治具，一般承重范围为100～2000斤。 - 偏心式快速锁紧器：通过偏心轮转动实现快速锁紧，适合门盖、面板的固定，一般承重约40～600斤。 - 旋钮螺纹式锁紧器：通过螺纹预紧，适合平台、工装或模具夹持，承载能力大多在100～1000斤之间。 - 手柄快速夹具型：广泛用于实验室设备、柔性工位夹紧，承重能力多在60～400斤之间。② 特殊结构或定制产品的承重范围 - 高强度钢制快速锁紧器：可承受3000斤以上载荷 - 铝合金轻量型锁紧器：多数适合中轻载需求2、影响快速锁紧器承重能力的因素 ① 材质与热处理工艺 - 锁紧器多采用碳钢、合金钢或不锈钢制成，高端产品会通过热处理或表面硬化来提升抗拉强度和疲劳寿命。 - 材质直接决定锁紧结构的屈服极限和耐冲击能力。② 结构设计与力臂比 - 合理的力臂比设计能够放大手动锁紧力并提高夹紧力。 - 一些重载型锁紧器内置斜楔或齿轮增力装置，使其在结构紧凑的前提下仍可承受大负载。③ 安装方式与受力面 - 底座刚性、连接面的接触面积，直接关系到锁紧器受力后的变形程度与稳定性。 - 建议安装在坚固平整的金属基座上，避免偏载。3、选型建议：如何根据载荷选择合适锁紧器 ① 明确工作负载范围 - 实际使用中，推荐按额定负载的1.5~2倍选择快速锁紧器，确保安全冗余。② 考虑使用频率与冲击性 - 高频率或有冲击场景建议选用机械增力式或双定位锁紧器，以延长寿命。③ 搭配工况选材 - 潮湿或腐蚀环境：推荐使用不锈钢或镀锌碳钢锁紧器。 - 空间受限场所：选择小型偏心式或旋钮型锁紧装置更便捷。4、常见使用场景参考 ① 焊接与装配夹具 - 选用高强度拉杆式快速夹具，承载力可达2000斤以上 ② 机柜门/盖板锁紧 - 多采用轻型偏心式锁紧器，承重在100～300斤 ③ 模具更换定位装置 - 配置快速夹持螺旋锁紧机构，夹紧力强，重复定位精准 ④ 工业自动化模块调整 - 使用快速手柄型锁紧器，便于频繁调整工位角度和位置嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-29

水平调节轮详解-嘉立创FA官网

水平调节轮是一种广泛应用于工业设备、机械装置和精密仪器上的支撑与微调部件。通过旋转调整机构，可以方便地实现设备底部的水平校正与高度微调，从而确保设备运行的稳定性和精度。本文将系统介绍水平调节轮的定义、分类、应用场景及选型要点，帮助用户全面了解并正确使用水平调节轮产品。1、水平调节轮的基本结构① 调节机构通常由螺杆、调节盘、支撑垫构成通过旋转螺杆，实现高度微调与水平校正② 支撑轮体轮体材质多为尼龙、聚氨酯或金属部分设计带有刹车装置，便于设备定位固定③ 安装连接件采用螺栓、法兰盘或内嵌螺纹方式固定于设备底部可根据负载大小选择不同直径及螺纹规格2、水平调节轮的常见类型① 普通型水平调节轮结构简单，适合中轻载设备广泛应用于实验台、自动化设备底座② 重载型水平调节轮加厚螺杆与大直径底盘设计适合大型机床、重型机械设备③ 防震型水平调节轮底部带防振橡胶垫，有效吸收震动常用于对精度要求高的电子设备、检测仪器④ 带刹车功能水平调节轮调节完毕后可锁定支撑点，防止设备位移提升整体安全性与稳定性3、水平调节轮的应用领域① 精密机械行业例如数控机床、精密测量设备，通过微调确保水平精度② 电子制造行业SMT生产线、自动化检测设备，防止因地面不平造成运行误差③ 食品与制药行业各类生产加工设备，需要定期移动与重新水平调整④ 家具与实验设备轻便型水平调节轮广泛应用于实验台、工作桌、展示架4、水平调节轮选型注意事项① 载荷要求根据设备总重量选择对应承载能力的调节轮型号建议保留20%以上的安全余量② 调节行程确认设备需要的最大高度调整范围，避免行程不足③ 材质匹配湿度大、化学腐蚀环境优先选择不锈钢材质调节轮普通干燥环境可选用碳钢镀锌型产品④ 防振需求精密设备推荐选择带防震垫设计的水平调节轮⑤ 固定方式根据设备底座结构确定是螺纹连接还是法兰固定方式嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-28

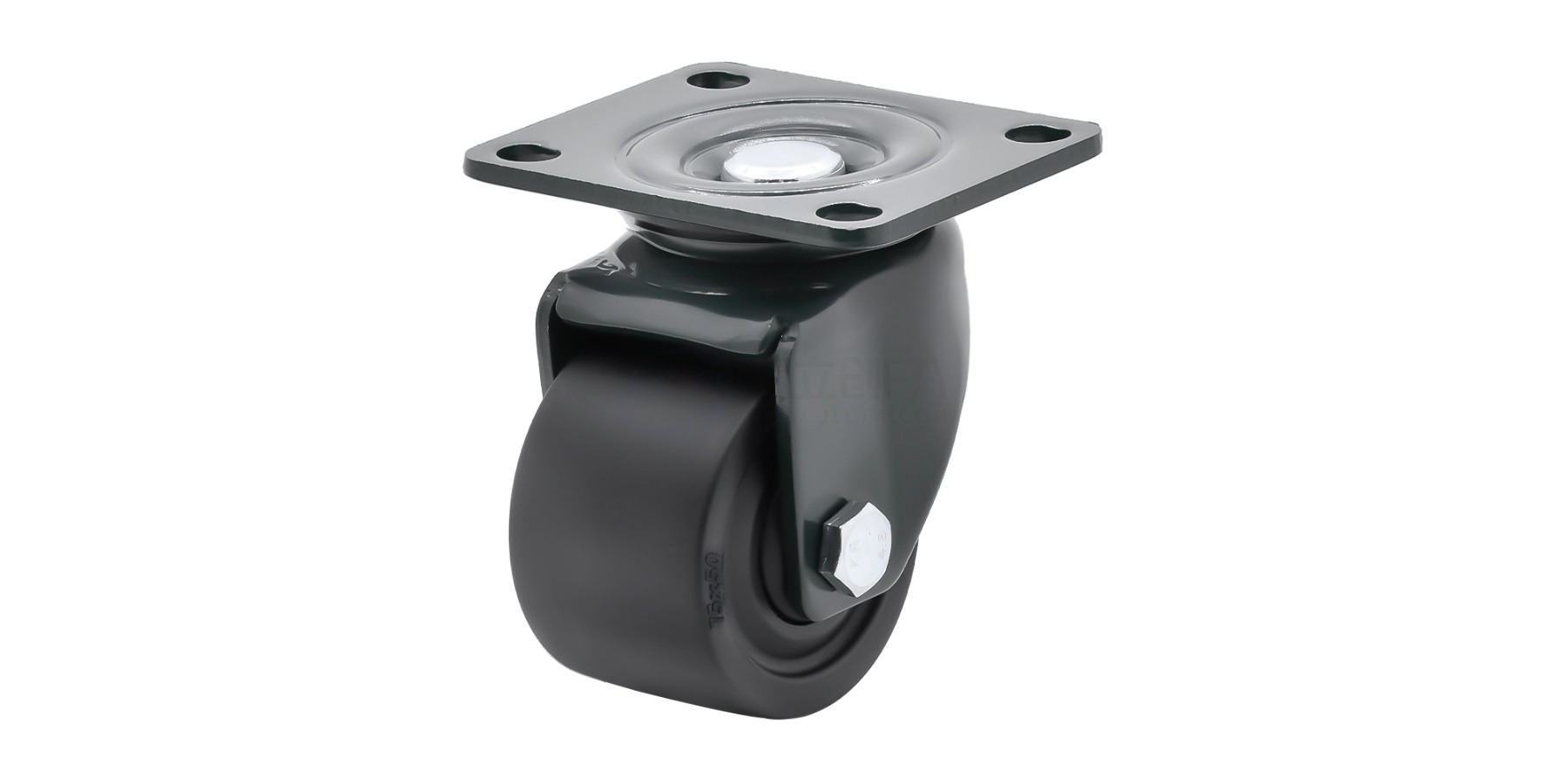

重载型脚轮哪种材质更耐用-嘉立创FA官网

在工业搬运、仓储物流、重型设备支撑等领域，重载型脚轮扮演着至关重要的角色。为了保证高负载条件下的长期稳定运行，正确选择耐用的脚轮材质至关重要。本文将详细分析重载型脚轮常用材质及其耐用性特点，帮助用户根据实际应用环境作出最佳选材决策。1、重载型脚轮常用材质分析① 铸铁脚轮特点：整体浇铸成型，硬度高，承载力强优势：耐高温、抗冲击、耐磨性出色劣势：噪音大，易对地面造成损伤应用场景：粗糙地面、重型机械设备搬运② 钢制脚轮特点：采用高强度碳素钢锻造或焊接优势：极高的结构强度与抗变形能力劣势：成本较高，表面需防锈处理应用场景：超重型物料转运、大型设备移动平台③ 聚氨酯包铁脚轮特点：铁芯外包高强度聚氨酯层优势：既有金属强度，又具优良耐磨性与静音效果劣势：聚氨酯长期高负载下可能产生老化应用场景：平滑地面、高载荷且要求地面保护的场合④ 高性能尼龙脚轮特点：采用增强型尼龙材料一次注塑成型优势：重量轻，耐腐蚀，滚动阻力小劣势：承载力略低于金属类脚轮应用场景：需要耐化学腐蚀、轻量化移动需求的工业环境2、不同材质耐用性对比① 抗压耐磨性铸铁 > 钢制 > 聚氨酯包铁 > 高性能尼龙② 抗腐蚀性能高性能尼龙 > 聚氨酯包铁 > 钢制（镀锌）> 铸铁③ 耐高温能力铸铁 > 钢制 > 高性能尼龙 > 聚氨酯包铁④ 地面保护能力聚氨酯包铁 > 高性能尼龙 > 钢制 > 铸铁3、不同应用场景推荐材质① 超重型设备搬运推荐材质：钢制脚轮、铸铁脚轮理由：极限承载，耐冲击，使用寿命长② 平整地面作业推荐材质：聚氨酯包铁脚轮理由：保护地面，噪音低，耐磨性优秀③ 腐蚀性环境（如化工车间）推荐材质：高性能尼龙脚轮理由：耐化学腐蚀，不生锈④ 高温作业环境推荐材质：铸铁脚轮理由：耐高温、强度稳定，不软化变形4、选材注意事项总结根据承载要求优先确定材质基本类型根据作业环境（地面情况、温度、湿度）进一步筛选关注脚轮的耐磨性、滚动阻力、抗冲击能力对于易损部件，选择带有优质轴承设计的脚轮以提升整体寿命嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-28

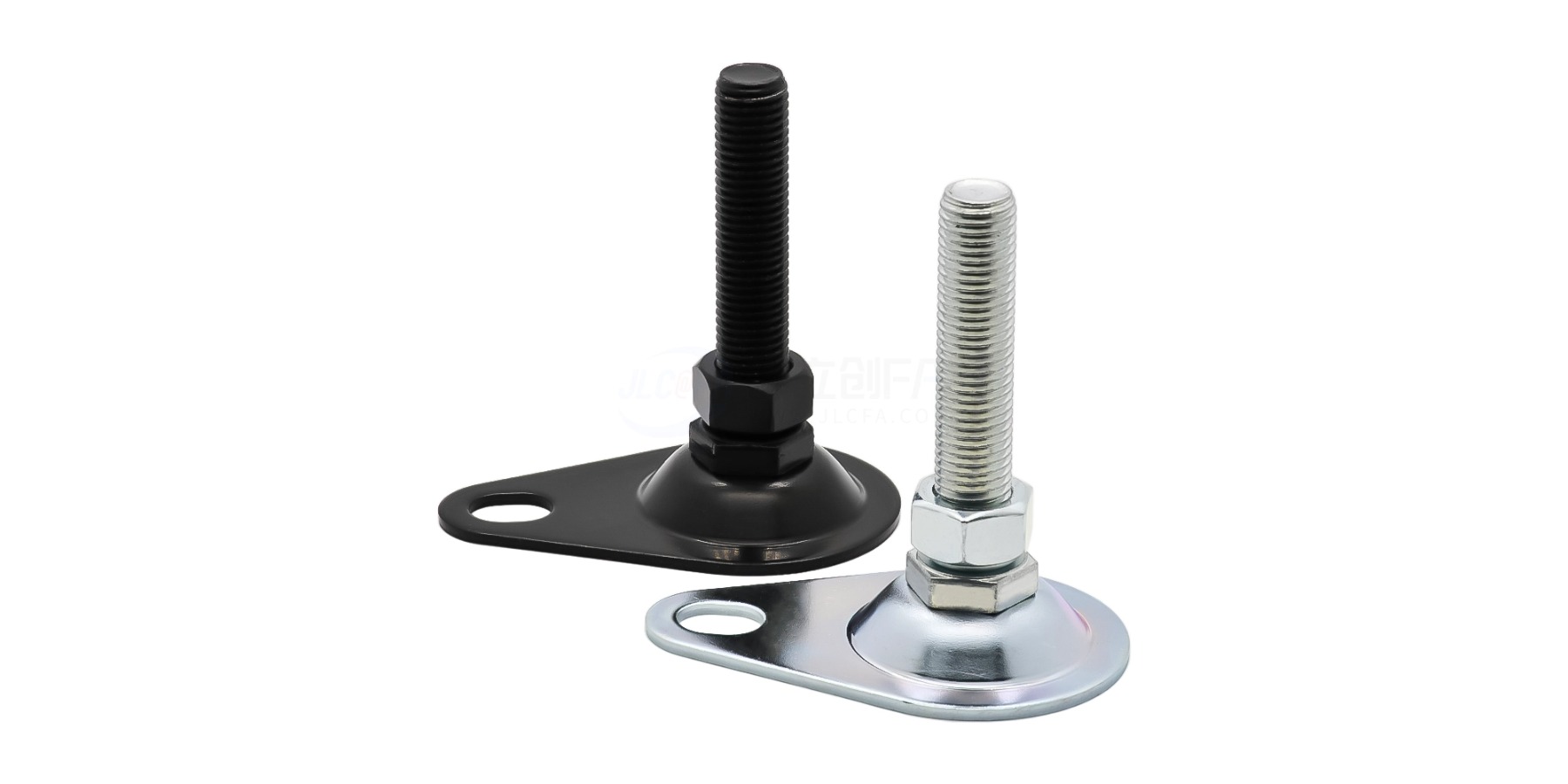

工业脚杯的种类有哪些-嘉立创FA官网

工业脚杯，作为设备支撑、水平调节和减振的重要配件，广泛应用于各类机械设备、自动化产线、家具制造与医疗设备中。根据不同应用需求，工业脚杯在结构设计、承载能力与材料选用上具有丰富的分类，本文将详细介绍工业脚杯的主要种类及其特点，帮助用户根据实际需求精准选型。1、按底座形状分类① 平面型脚杯特点：底座为标准平面结构，安装简便适用场景：平整地面的设备支撑，如精密仪器、生产线机械② 球面型脚杯特点：底座呈微凸球面，可自动适应地面轻微不平适用场景：地面稍有倾斜或轻微凹凸的环境，提高接地稳定性③ 防滑纹理型脚杯特点：底部带有防滑齿纹或橡胶垫层设计适用场景：要求设备稳固、防滑、防震的作业环境2、按调节功能分类① 固定型脚杯特点：不可调节高度，结构简单牢固适用场景：无需频繁调整水平的固定设备支撑② 可调型脚杯特点：螺杆结构可进行上下微调，便于设备找平适用场景：地面起伏明显或需定期校正水平的设备安装③ 自动调平型脚杯特点：内置弹性或铰接结构，安装时可自动适应地形偏差适用场景：自动化产线、重型机械等对安装水平要求高的应用3、按承载能力分类① 轻载型脚杯载荷范围：几十公斤至几百公斤特点：小巧轻便，适合电子设备、轻型设备② 中载型脚杯载荷范围：几百公斤至数吨特点：结构加强设计，适配各类一般工业机械设备③ 重载型脚杯载荷范围：数吨以上特点：底座加厚、螺杆加粗，适合大型机床、冲压设备等4、按材质分类① 尼龙脚杯特点：耐磨、耐腐蚀、重量轻适用场景：食品、医疗等对清洁度要求高的行业② 不锈钢脚杯特点：耐腐蚀性强，适合潮湿或化学腐蚀环境适用场景：制药厂、洁净车间、户外设备支撑③ 碳钢镀镍脚杯特点：成本较低，表面防锈处理适用场景：常规工业设备与车间应用④ 橡胶包覆脚杯特点：底部覆盖橡胶层，增强防滑与减震效果适用场景：地板保护、振动较大的机械设备5、按特殊功能分类① 防震脚杯特点：内置减震垫或缓冲结构，降低设备振动和噪音适用场景：冲床、压缩机、高速旋转设备② 带固定孔脚杯特点：底座带螺孔或安装槽，可用螺栓将脚杯固定于地面适用场景：防止设备滑动、倾倒的高安全性要求场合③ 抗静电脚杯特点：采用抗静电材料制造，防止静电聚集适用场景：电子厂、实验室、易燃易爆区域嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-28

伸缩型撑杆的规格型号大全-嘉立创FA官网

伸缩型撑杆，又称气撑杆、液压支撑杆、弹簧撑杆，是一种广泛应用于门盖、支撑盖板、设备舱盖等场景的结构支撑元件。它通过内部气体或弹簧提供弹力，具备自动撑起、缓冲下落、防夹防坠等优点，适用于工业设备、家居家具、交通运输及医疗设备等多个行业。本文将系统梳理伸缩型撑杆的规格型号、结构分类及实际选型应用建议。1、伸缩撑杆的结构与原理① 基本结构组成缸体（外筒）：承压密封部件，表面经氧化处理活塞杆：支撑与伸缩动作执行部件，常采用镀铬钢或不锈钢材质密封系统：保证内部气压或液压密封稳定缓冲机构：避免末端冲击，提升使用寿命安装接头：如球头、叉头、铰链座等，便于安装适配② 工作原理分类气压式撑杆：内部充入惰性气体（如氮气），形成稳定推力液压缓冲撑杆：通过液压油调节下落速度，实现缓冲防夹机械弹簧撑杆：靠弹簧恢复力支撑或打开，结构更简单2、伸缩撑杆的类型分类与用途① 按功能类型分类自由型气撑杆：常用于家具柜门、机箱面板，撑起即停自锁型撑杆：支持任意位置停驻，适用于需要角度可调的设备门盖缓冲下压型撑杆：自动缓降，适合医疗盖板、电器箱门等避免突然下落场合阻尼可调型撑杆：可通过旋钮调节动作速度，适用于专业机械或仪器② 按安装方式分类单头直撑型双头叉接型球头旋转型（360°灵活转动）内藏结构型（隐藏于铝型材内或产品外壳中）3、伸缩撑杆的常用规格型号以下为主流规格范围（避免使用表格样式，采用条列说明）：① 缸径尺寸范围Φ6mm、Φ8mm、Φ10mm、Φ14mm、Φ18mm、Φ22mm等工业设备中多采用Φ10mm以上规格，承载能力更强② 活塞杆直径常见尺寸有Φ4mm、Φ6mm、Φ8mm、Φ10mm、Φ14mm杆径越粗，支撑刚性与耐用性越高③ 行程范围从20mm至500mm不等，可根据门板开合角度与结构高度定制标准行程：50mm、100mm、150mm、200mm、300mm、400mm④ 总长范围（收缩状态下长度）100mm、150mm、200mm、300mm、600mm等总长=行程+缸体长度+接头间距⑤ 撑力参数（N）常见范围为50N2500N，轻型家具使用100N~300N工业设备、汽车引擎盖建议使用600N~1500N撑力型号4、伸缩撑杆的应用场景① 家居领域厨柜上翻门、床箱支撑、抽屉自动开启辅助橱柜门常用100N气撑杆，支持30~60°稳定开启② 工业设备电控箱盖、检查门、检修平台盖板使用500~1500N规格，根据门板重量计算撑力③ 交通运输设备工程车、房车、后备箱、舱盖支撑系统选用防腐蚀、不锈钢气撑杆，支持高频率开启④ 医疗器械推车盖板、手术台辅助结构要求动作平稳、缓冲效果好，适合液压缓冲型撑杆5、撑杆选型建议① 撑力选择依据撑力=门体重量×重心臂长度÷安装臂长÷2（近似算法）建议适当放大10~20%，确保缓冲及稳定性② 行程与总长搭配合理总长过短会导致撑杆无力撑开；过长易卡滞，安装空间不足可根据门板厚度与最大开启角度反向推算行程需求③ 接头样式匹配球头适合空间灵活安装，叉头适合直线安装结构特殊环境可选不锈钢接头或加装限位缓冲器④ 频繁使用场景需注意使用寿命选择国际标准产品，明确标注使用次数（如3万次、5万次）嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。

2025-04-25
