步进电机低速共振应该如何改善-嘉立创FA官网

低速共振为什么容易出现步进电机在低速运行时，转子按照驱动器产生的脉冲逐步转动。由于步进电机本身存在转矩脉动，当激励频率与电机、负载组成的机械系统固有频率接近时，就可能产生明显的共振。因此，低速共振并不一定意味着电机质量有问题，而是驱动脉冲、转子运动和机械系统之间发生了共振耦合。典型表现包括电机声音突然变大、机身振动明显、转速不稳定，严重时甚至出现失步。如何改善低速共振提高细分数通常是比较直接的改善方式。通过细分驱动，可以让电机运行更加平滑，降低低速阶段的转矩波动。但细分并不是越高越好，实际效果还取决于驱动器控制算法和电机本身的性能。避开共振速度区间也是有效方法。如果设备允许调整运行速度，可以通过修改启动、停止或工作速度，使电机快速通过明显的共振区，而不是长时间停留在该速度附近。对于需要频繁启停的设备，优化加减速曲线尤其重要。直接从零速快速进入某个共振区，容易激发较大的机械振动。合理增加加速时间，使电机平稳通过共振区，通常能够改善运行状态。负载惯量也会影响共振步进电机连接丝杆、同步带、齿轮等机械机构后，实际运行状态不再只由电机决定。如果负载惯量过大，电机加减速时需要承受更大的动态负荷，共振和失步风险都会增加；如果机械结构刚性不足，联轴器、支架或安装板发生弹性变形，也可能放大振动。因此，如果调整驱动参数后效果仍然有限，还需要检查负载惯量、机械刚性、联轴器以及安装结构。驱动器怎么选更合适对于低速振动明显的设备，可以优先考虑具备较好电流控制和振动抑制功能的步进驱动器。部分高性能驱动器具有细分、谐振抑制或电流优化功能，可以针对步进电机在特定速度区间产生的振动进行补偿。如果设备对低速平稳性、定位精度和动态性能要求较高，也可以考虑闭环步进方案，通过编码器反馈监测电机实际运动状态，从而降低失步风险。购买建议采购步进电机时，不要只根据保持转矩选择。还需要结合运行速度、负载惯量、加速度、驱动器细分能力以及机械传动结构进行匹配。如果设备长期工作在低速区间，应重点关注电机的低速振动特性和驱动器的共振抑制能力，而不是单纯提高电机额定转矩。常见误区很多人遇到低速共振时，第一反应是更换更大功率的步进电机。但如果问题来自机械固有频率和驱动方式，单纯增大电机规格并不一定能够解决。另外，提高细分数也不是万能方法。如果机械结构存在明显松动或刚性不足，仍然可能产生较大的振动。FAQ步进电机低速为什么特别容易振动？因为低速运行时步进电机的转矩脉动更加明显，容易与电机和负载组成的机械系统发生共振。提高细分数能解决低速共振吗？可以改善一部分情况，但效果取决于驱动器和电机性能，同时还需要考虑机械结构。步进电机低速共振会导致失步吗？会。共振严重时可能造成转子运动不稳定，使电机无法准确跟随驱动脉冲。改变运行速度能改善共振吗？可以。如果共振集中在特定速度范围，可以通过调整运行速度或加减速曲线减少在共振区停留的时间。闭环步进电机能解决低速共振吗？闭环控制可以改善部分运行问题和失步风险，但不能从根本上消除机械系统本身的共振。

2026-08-18

伺服电机出现位置偏差通常有哪些原因-嘉立创FA官网

位置偏差是怎么产生的伺服系统通过编码器持续反馈电机的实际位置，并与控制器下达的目标位置进行比较。当反馈位置与指令位置之间产生持续误差，就会出现定位偏差。如果偏差每次都比较固定，通常需要重点检查机械传动、原点位置和电子齿轮等参数；如果偏差会随着负载、速度或运行方向变化，则还需要检查机械间隙、惯量匹配、跟随误差以及伺服增益等因素。哪些原因比较常见机械传动误差是伺服定位偏差中非常常见的一类原因。丝杆、同步带、齿轮、联轴器等传动部件如果存在间隙、松动、磨损或弹性变形，电机虽然已经达到指令位置，但最终执行机构的位置可能仍然存在误差。编码器反馈异常也会直接影响位置判断。编码器连接线接触不良、反馈信号受到干扰、编码器安装异常或者本身存在故障，都可能使驱动器获得错误的位置反馈。伺服参数设置不匹配同样可能造成定位偏差。例如电子齿轮比、脉冲当量、位置环增益以及相关控制参数设置错误，都可能导致指令位移与实际位移不一致。负载过大或惯量匹配不合理时，电机在加减速过程中可能无法及时跟随指令。尤其是在高速、高加速度运行时，负载惯量过大可能造成明显跟随误差。为什么有时正向正常反向却出现偏差如果伺服电机单方向运行时位置基本准确，但换向后出现明显误差，应优先检查机械传动间隙。例如丝杆螺母、齿轮、联轴器或同步带传动存在反向间隙时，电机换向后需要先消除这部分机械空行程，负载才会开始真正移动。因此电机编码器反馈可能显示已经发生位移，但最终负载位置却没有同步变化。这种情况下，单纯提高伺服增益通常无法从根本上解决问题。为什么运行一段时间后偏差会变大如果设备刚启动时定位正常，连续运行后偏差逐渐增加，需要关注温升和机械变化。电机、丝杆、轴承等部件温度升高后可能产生热膨胀，使实际传动距离发生变化。长期运行后，润滑状态下降、机械部件磨损或联轴器松动，也可能使定位精度逐渐降低。此外，如果伺服电机长期处于过载状态，也可能出现跟随误差增大和定位稳定性下降。如何判断是电气问题还是机械问题排查时可以先观察伺服驱动器反馈的位置是否准确。如果驱动器反馈位置已经达到目标值，但机械末端位置仍然存在偏差，应重点检查丝杆、同步带、齿轮、联轴器等机械传动部分。如果驱动器本身显示的实际位置就与指令位置存在明显偏差，则需要进一步检查编码器反馈、伺服参数、负载惯量以及电机运行状态。这种方式可以先把问题划分为反馈控制链路和机械执行链路，能够减少盲目更换电机或调整参数的情况。购买建议采购伺服电机时，不要只关注额定功率和转速。还需要根据实际定位精度要求确认编码器类型、分辨率、负载惯量、额定转矩以及驱动器匹配性。如果设备对最终负载位置精度要求较高，还应评估丝杆、减速机、联轴器和导向机构的精度。伺服电机本身精度较高，并不意味着整套机械系统就能够达到同样的定位精度。常见误区出现位置偏差后，直接提高伺服增益是比较常见的处理方式。但如果根本原因是机械间隙、联轴器松动或编码器反馈异常，提高增益不仅无法解决问题，还可能增加振动和噪音。另外，也不能把所有位置偏差都归因于编码器。伺服系统最终定位精度是电机、反馈、驱动器、控制参数和机械传动共同作用的结果。FAQ伺服电机每次停止位置都差一点是什么原因？可能与电子齿轮参数、脉冲当量、机械间隙、编码器反馈以及定位参数有关，需要结合偏差是否固定进行判断。伺服电机正向准确反向偏差明显怎么办？应优先检查机械传动间隙，例如丝杆、齿轮、联轴器和同步带等部件。编码器会导致伺服位置偏差吗？会。编码器反馈异常可能使驱动器获得错误的位置数据，从而影响闭环定位。负载过大会导致位置偏差吗？会。负载过大或惯量匹配不合理时，电机可能无法及时跟随位置指令，产生跟随误差。位置偏差可以通过调整伺服参数解决吗？部分由控制参数引起的问题可以调整，但机械间隙、反馈故障等问题不能单纯依靠参数调整解决。

2026-08-18

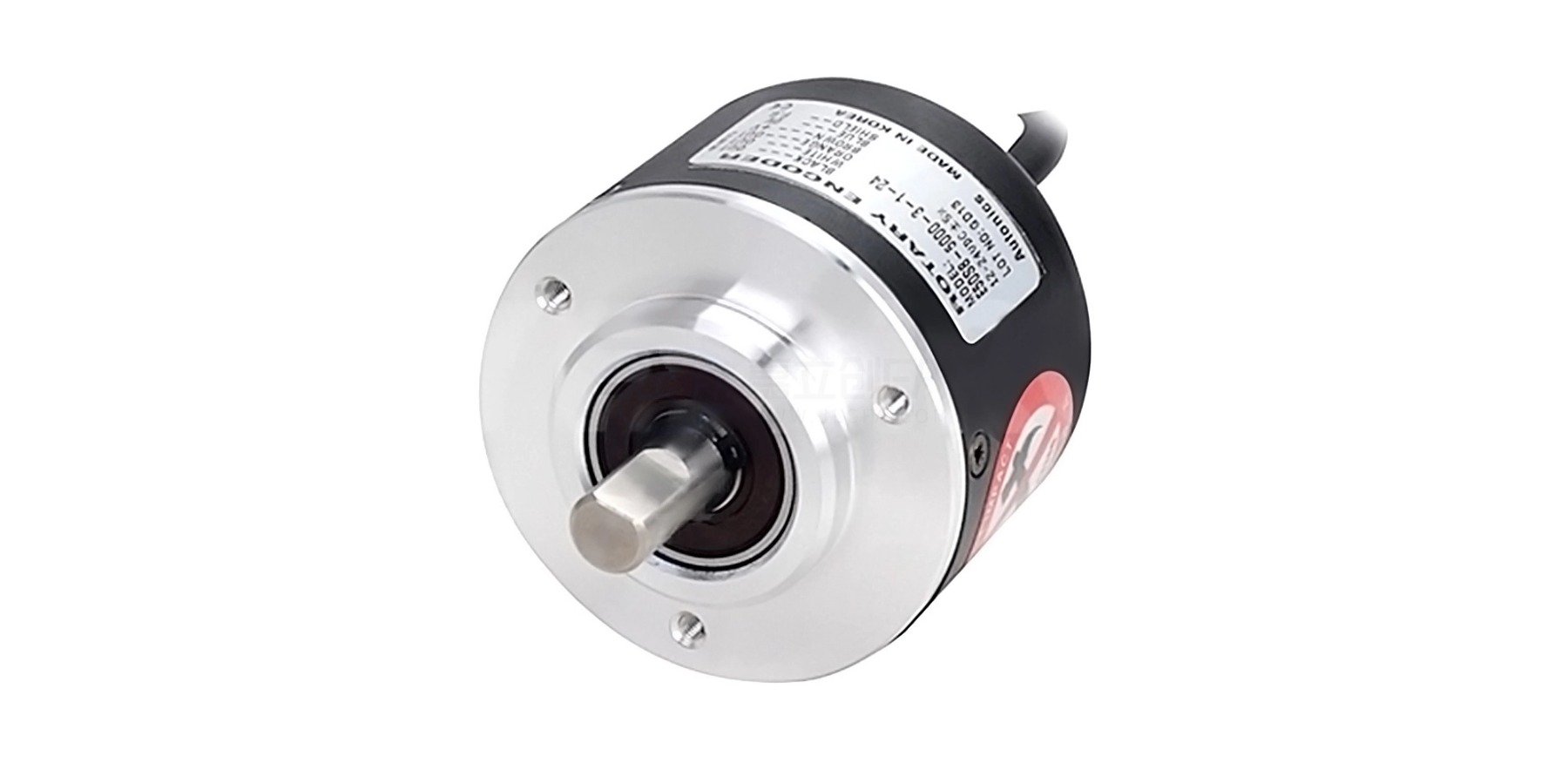

编码器如何配合伺服电机实现闭环控制-嘉立创FA官网

闭环控制是如何实现的伺服系统运行时，上位控制器首先向伺服驱动器发送位置、速度或转矩指令，驱动器根据目标值控制伺服电机运行。与此同时，安装在电机轴端或其他检测位置的编码器持续采集电机实际运动状态，并将反馈信号传回驱动器。驱动器将指令值与编码器反馈值进行比较，得到当前位置或速度误差。如果实际位置没有达到目标位置，驱动器就会继续调整电机的电流和转矩；当实际状态逐渐接近目标值时，控制输出也会相应调整，最终使系统保持在允许误差范围内。因此，编码器本身并不是直接控制电机，而是负责提供准确的运动反馈，真正完成闭环调节的是伺服驱动器。编码器主要反馈什么编码器能够提供的反馈信息取决于编码器类型和伺服系统设计。位置反馈可以帮助驱动器判断电机当前转到了什么位置，从而实现精确定位。例如机械手移动到指定位置后，编码器反馈能够让驱动器判断是否已经达到目标位置。速度反馈则用于判断电机实际转速。驱动器持续比较目标速度和实际速度，当负载变化导致电机转速下降时，可以及时增加输出进行补偿。部分伺服系统还会利用编码器反馈判断旋转方向、转子位置等信息，从而改善电机的动态响应。为什么有了编码器就能提高控制精度如果没有反馈，控制器只能根据给定指令推测电机应该达到什么状态，而无法直接确认电机实际运行结果。加入编码器以后，系统形成了完整的反馈回路。当负载突然增加、电机受到外部扰动或者机械传动出现变化时，编码器能够检测到实际运动状态的变化，驱动器再根据反馈误差进行补偿。这也是伺服系统相比开环步进系统能够获得更高位置控制能力的重要原因之一。编码器应该安装在哪里常见伺服电机通常将编码器安装在电机后端，与电机转轴直接关联。这样能够较准确地检测电机轴的实际旋转状态。但如果电机与负载之间存在减速机、丝杆、同步带等传动机构，仅检测电机轴位置并不一定等于最终负载位置。传动机构存在间隙、弹性变形或同步带打滑时，电机编码器反馈与负载实际位置可能出现差异。对于对最终位置精度要求较高的设备，有时还会增加负载侧编码器，直接检测执行机构的实际位置，从而进一步提高系统的定位能力。编码器选型需要关注什么编码器与伺服电机配合使用时，需要重点确认编码器类型、分辨率、反馈协议、通信接口以及与伺服驱动器的兼容性。增量式编码器和绝对式编码器的工作方式不同。增量式主要通过脉冲变化计算位置和速度，而绝对式编码器能够提供对应的绝对位置信息，在断电重新启动等场景下具有不同的应用优势。同时，编码器并不是分辨率越高系统就一定越精准。最终控制精度还受到机械刚性、传动间隙、丝杆精度、安装误差以及伺服驱动器控制性能等因素影响。购买建议采购编码器或伺服电机配套编码器时，应先确认伺服驱动器支持的反馈类型和通信协议，再确定编码器分辨率、安装方式和机械接口。如果是更换原有编码器，尤其需要确认反馈协议、接口定义和驱动器兼容性，不能仅根据外形尺寸或分辨率进行替换。对于高精度定位设备，还需要综合评估电机侧和负载侧反馈方案，避免编码器精度较高，但机械传动误差成为整个系统的主要误差来源。常见误区很多人认为伺服电机只要安装了高分辨率编码器，就一定能够实现高精度定位。实际上，编码器只是闭环系统中的反馈环节，机械传动精度同样会直接影响最终定位效果。另外，编码器分辨率与控制精度并不是完全相同的概念。编码器提供的是位置测量能力，而系统最终能够达到多少定位精度，还取决于驱动器算法、机械结构和负载工况。FAQ编码器是如何控制伺服电机的？编码器本身不直接控制电机，而是检测电机实际运动状态，并将反馈信号传给伺服驱动器，由驱动器完成闭环调节。伺服电机为什么必须使用编码器？伺服系统需要通过反馈确认电机实际位置和速度，从而根据误差进行实时调整。编码器分辨率越高越好吗？不一定。过高的分辨率需要匹配驱动器、通信系统和机械精度，否则无法充分转化为实际定位精度。编码器应该安装在电机端还是负载端？常规伺服电机通常安装在电机端；如果对最终负载位置精度要求很高，可以根据系统需求增加负载侧反馈。编码器坏了会影响伺服电机运行吗？会。编码器反馈异常可能导致位置误差、速度异常、报警甚至伺服系统无法正常运行。

2026-08-17

电涌保护器失效后有哪些典型表现-嘉立创FA官网

电涌保护器失效是什么情况电涌保护器（SPD）的主要作用是在雷电过电压或操作过电压出现时，将瞬态过电压限制在设备能够承受的范围内。正常工作时，SPD通常处于高阻状态；发生电涌时，其内部保护元件快速导通，将过大的瞬态能量泄放掉。当SPD经过多次电涌冲击、长期老化或发生过热等情况后，内部压敏电阻、气体放电管等保护元件可能发生性能衰减甚至损坏。此时即使设备表面看起来仍然正常，实际的限压和泄流能力也可能已经下降。失效后有哪些典型表现状态指示窗口发生变化是比较直观的判断方式。很多模块化SPD设置有机械状态指示，当保护模块正常时显示正常状态，保护元件失效后指示窗口会发生颜色或位置变化。如果产品带有远程告警触点，还可能向控制系统输出故障信号。保护模块异常发热也是需要关注的表现。SPD内部元件老化后，漏电流可能增加，使保护器件长期产生异常发热。如果在没有明显负载变化的情况下，SPD表面持续温升异常，应及时检查。出现烧蚀、变色或异味则可能意味着SPD已经经历过严重过电压冲击或内部热失效。对于已经出现外壳变形、接线端子烧黑等明显异常的产品，不应继续依赖其保护功能。还有一种情况比较容易被忽略：SPD本身没有明显外观异常，但保护性能已经下降。这种情况下，设备仍然能够正常供电，但SPD对后续电涌的限制能力可能已经不足，因此不能把“设备现在还能正常工作”作为判断SPD是否有效的依据。为什么SPD失效后设备可能没有明显异常SPD和普通断路器的功能不同。断路器主要用于线路过载和短路保护，而SPD主要处理持续时间非常短的瞬态过电压。因此，SPD失效并不一定会立即导致下游设备断电。尤其是保护元件性能衰减但尚未形成明显故障时，生产设备可能继续正常运行，但在下一次雷击或电网操作过电压出现时，就可能失去原有的保护能力。这也是SPD需要关注状态指示和失效告警的重要原因。如何判断是否需要更换如果SPD的状态指示已经明确显示失效，应按照产品要求及时更换保护模块或整套SPD。如果出现明显发热、烧焦、外壳变形、异常气味等现象，即使状态指示没有明显变化，也应该停止依赖该SPD的保护功能，并检查其上游保护装置、接线和系统是否存在异常。对于已经遭受较强雷击或多次电涌冲击的SPD，也应结合产品类型、使用环境和厂家规定评估剩余保护能力，而不能单纯按照外观判断。购买建议：选择SPD时除了关注最大持续工作电压、保护水平和放电电流，还应关注状态指示、遥信告警以及可更换保护模块等功能，方便后期维护和故障判断。常见误区很多用户认为SPD只要没有跳闸，就说明它仍然正常。实际上，SPD和断路器的工作原理不同，保护元件可能已经失效，但线路仍然保持正常供电。另一个误区是认为SPD有固定的使用年限，到期直接更换即可。实际寿命与雷击次数、电涌强度、系统电压以及安装环境有关，因此应结合状态指示和实际运行情况判断。FAQ电涌保护器失效后还能正常供电吗？有可能。SPD失效并不一定立即切断线路，因此设备可能继续正常工作。SPD状态指示变红是什么意思？通常表示保护模块已经达到失效状态，但具体含义应以对应产品的状态指示说明为准。SPD发热正常吗？轻微温升可能属于正常情况，但持续明显发热、异常高温或伴随异味时，应及时检查。电涌保护器多久需要更换一次？不能只按照固定年限判断，应结合状态指示、使用环境和实际电涌冲击情况确定。SPD失效后可以继续使用吗？如果已经确认保护模块失效，就不应继续将其作为有效的过电压保护装置使用，应及时更换。

2026-08-17

滤波器插入损耗应该如何判断-嘉立创FA官网

插入损耗应该怎么看滤波器插入损耗反映的是滤波器接入线路前后，目标频率信号或干扰电平的衰减程度，通常以dB表示。一般来说，在相同测试条件和相同频率下，插入损耗越大，滤波器对该频率干扰的抑制能力越强。但实际选型不能只看产品标注的“最大插入损耗”。例如设备主要受到500kHz左右的传导干扰影响，就应该重点查看滤波器在500kHz附近的衰减能力。如果产品在10MHz能够达到很高的插入损耗，而在500kHz附近衰减很小，那么对当前设备的实际改善可能并不明显。因此，判断滤波器是否合适，核心是找到实际干扰频率，再看该频率对应的插入损耗。插入损耗多少才合理插入损耗没有一个适用于所有设备的固定标准，应该根据实际需要降低多少干扰来判断。如果需要将某个频率下的干扰降低约20dB，那么滤波器在该频率附近至少应具备相应的衰减能力。同时还要注意，规格书中的插入损耗通常是在特定阻抗和测试条件下测得的实验室数据。实际安装后，电源阻抗、负载阻抗、线路长度以及滤波器安装方式都会改变最终效果。因此，不能简单认为规格书上的插入损耗就是设备最终能够获得的EMI改善量。为什么高插入损耗不一定代表实际效果好工业设备中的干扰通常存在共模和差模两种形式，而不同滤波器结构针对的干扰类型不同。如果现场主要是共模干扰，却选择了一款主要针对差模干扰的滤波器，即使规格书中的插入损耗很高，也可能无法有效解决问题。安装方式同样重要。滤波器输入线和输出线如果距离过近，可能产生再次耦合；接地或接机壳方式不合理，也可能削弱高频干扰的泄放效果。因此，滤波器选型、线路布置和安装方式需要作为一个整体考虑。如何根据工况选择实际应用中，可以先确定设备主要干扰出现在哪个频段，再根据频谱测试或EMI测试结果确定需要降低的幅度，然后查看滤波器对应频率范围内的插入损耗曲线。对于变频器、伺服驱动器、开关电源等设备，还需要考虑高频开关产生的共模和差模干扰，并结合额定电压、额定电流以及滤波器允许的工作条件进行选择。购买建议：要只按照“插入损耗越高越好”的思路采购，而应优先选择在实际干扰频段具有足够衰减能力，并且额定电压、电流及干扰类型都匹配的滤波器。常见误区很多人判断滤波器时只比较产品参数表中的最大插入损耗，这是比较容易出现的误区。真正有意义的是目标频率下的插入损耗。另外，滤波器并不能替代整个EMC设计。如果设备存在严重的布线、接地或屏蔽问题，仅仅增加一个高性能滤波器，实际改善效果仍然可能有限。FAQ滤波器插入损耗越大越好吗？在目标频率和测试条件一致时通常越大越有利，但最终要看实际干扰频段。插入损耗20dB是什么意思？表示对应频率的信号幅度在规定测试条件下衰减到原来的约十分之一。应该看滤波器哪个频率的插入损耗？重点看设备实际干扰频率对应位置的插入损耗，而不是只看最大值。为什么滤波器参数很好但实际效果不好？可能与干扰类型不匹配，或者受到线路布置、接地、输入输出线耦合等因素影响。选择滤波器最重要的是什么？首先确定干扰频率和干扰类型，再判断目标频段内的插入损耗是否满足要求。

2026-08-17

PLC输入信号不稳定有哪些常见原因-嘉立创FA官网

PLC输入信号不稳定是什么问题PLC输入模块负责接收传感器、按钮、开关等现场信号，并将其转换为控制系统能够识别的状态。正常情况下，当现场设备状态保持不变时，PLC输入点也应保持稳定。如果现场信号没有明显变化，但PLC监控画面中的输入状态持续跳变，就说明输入回路可能存在异常。这种问题在工业自动化设备中比较常见，尤其是在电机、变频器、继电器和电磁阀较多的控制柜中，电气干扰和线路问题都可能导致输入信号异常。PLC输入信号不稳定的常见原因传感器输出信号异常是需要优先检查的部分。传感器安装位置不合理、检测距离不稳定、检测对象发生抖动，都可能使输出信号反复变化。例如光电传感器检测工件边缘时，如果工件位置存在偏差，就可能出现输入信号快速跳变。供电电压不稳定也会影响输入信号。如果传感器使用的DC 24V电源存在电压波动、容量不足或负载变化较大，传感器输出可能出现异常。多个电磁阀、继电器等设备与传感器共用电源时，这种情况更加容易发生。接线和端子接触不良是现场排查中非常常见的问题。端子松动、导线压接不牢、连接器氧化或线路内部断股，都可能使输入信号出现间歇性断开。尤其是存在机械振动的设备，线路长期受到拉扯后更容易出现接触问题。电气干扰为什么会导致输入跳变工业现场存在大量电磁干扰源，例如变频器、电机、接触器和电磁阀。当PLC输入线与动力线长距离平行布线时，动力回路产生的电磁干扰可能耦合到弱电信号线上，使PLC输入端出现瞬间的异常电压。如果输入信号线较长、屏蔽措施不足或接地方式不合理，干扰问题会更加明显。因此，PLC输入信号异常并不一定意味着PLC模块损坏，也可能是布线和抗干扰设计的问题。PLC输入模块本身会导致信号不稳定吗会，但通常应放在后面的排查顺序。如果已经确认传感器输出稳定、供电正常、线路连接可靠，同时输入端实际电压也正常，但PLC监控状态仍持续异常，就需要进一步检查输入模块。还需要确认输入类型是否匹配。例如DC输入与AC输入、PNP与NPN输出方式不能随意混用。如果信号类型和PLC输入模块不匹配，可能导致无法正常识别或者状态异常。如何排查PLC输入信号不稳定排查时应从信号源向PLC逐级检查，而不是直接更换PLC模块。首先观察传感器本身的输出指示状态是否稳定，再测量传感器供电电压和输出端电压。如果传感器输出已经不稳定，应优先解决传感器或检测条件问题。如果传感器输出稳定，则继续检查接线、端子和输入模块端电压。若输入端实际电压稳定，而PLC内部状态仍然跳变，再考虑输入模块或控制程序中的滤波、去抖设置。对于受到现场干扰的情况，则需要重点检查动力线与信号线布置、屏蔽层处理以及接地方式。购买建议采购PLC输入模块和传感器时，应首先确认输入电压、输入类型、PNP/NPN方式以及信号频率是否匹配。对于高速计数或高速检测应用，还需要确认PLC输入点的响应速度，不能直接使用普通数字量输入替代高速输入。如果现场电机、变频器较多，应优先考虑具备良好抗干扰能力的产品，并在控制柜设计阶段合理规划动力线和信号线。常见误区很多用户遇到PLC输入跳变时，会直接更换PLC输入模块。实际上，传感器、供电、接线和现场干扰往往更值得优先检查。尤其是设备运行时才出现信号跳变，而设备停止后恢复正常，通常应重点排查电磁干扰和线路布置。另外，增加软件滤波虽然可以改善部分信号抖动，但不能替代对传感器故障、接触不良或严重电磁干扰的处理。FAQPLC输入点为什么会自己反复跳变？常见原因包括传感器信号抖动、供电不稳定、接线接触不良以及电磁干扰。传感器正常但PLC输入还是不稳定怎么办？应继续检查传感器输出端到PLC输入端之间的线路、端子和输入模块。变频器会影响PLC输入信号吗？会。变频器属于较强的电磁干扰源，布线和接地不合理时可能干扰PLC输入信号。PLC输入信号可以通过程序滤波解决吗？部分信号抖动可以通过软件滤波或输入延时改善，但如果存在硬件故障或严重干扰，应先处理实际原因。如何判断是PLC输入模块坏了？在确认传感器、供电和线路均正常，并且输入端实际电压稳定后，如果PLC输入状态仍异常，才应重点检查输入模块。

2026-08-13

工业电源过载保护是如何实现的-嘉立创FA官网

工业电源为什么需要过载保护工业电源需要持续为PLC、传感器、继电器、电磁阀以及执行机构等设备提供稳定电能。当负载电流超过电源设计能力时，功率器件、变压器、整流器以及线路中的发热量都会增加。如果过载持续存在，可能造成电源过热、输出电压下降，严重时还会导致元器件损坏。因此，工业电源通常会设置过载保护功能，在检测到异常电流后主动限制输出，避免故障进一步扩大。过载保护是如何工作的工业电源通常会通过电流检测电路实时监测输出电流。当检测到电流超过设定阈值后，控制电路会根据电源设计采取相应的保护动作。常见方式包括限流保护、折返限流和关断保护。限流保护是在输出电流达到限制值后，电源主动限制继续增加的电流，使负载即使继续尝试取更大电流，也不会无限制地从电源获取能量。折返限流则会进一步降低允许输出电流。当负载出现严重短路或过载时，电源输出能力明显下降，从而降低内部器件承受的热应力。部分工业电源则会直接关闭输出，等待故障消除后自动恢复，或者需要重新上电才能恢复。过载和短路保护有什么区别两者都属于异常电流保护，但故障程度不同。过载通常是负载实际消耗电流超过电源额定输出能力，例如多个执行器同时启动，导致24V电源瞬时负载过大。短路则是输出端出现异常低阻通路，电流可能在极短时间内急剧增加。因此，工业电源的保护设计通常需要同时考虑过载和短路，并根据故障持续时间采取不同的保护策略。为什么电源过载后会出现电压下降当电源进入限流状态后，输出电流会受到控制。如果负载仍然要求更大的电流，电源无法同时维持额定电压和继续增加电流，因此输出电压可能下降。例如24V工业电源带动多个电磁阀，当所有负载同时动作导致电流超过电源能力时，电源可能进入限流状态，输出电压下降，进而使部分设备出现动作异常。因此，看到“24V电压突然降低”时，并不一定意味着电源已经损坏，也可能是过载保护正在发挥作用。哪些负载容易触发过载保护电机和电磁阀等感性负载启动或动作瞬间可能产生较大的冲击电流。电容输入型设备在上电瞬间也可能产生较大的浪涌电流，例如部分开关电源、伺服驱动器和控制模块。此外，如果PLC、传感器、继电器线圈等多个负载同时接入同一台24V工业电源，在设备扩容后也可能出现长期接近额定容量的情况。因此，电源选型不能只统计所有设备的稳态功率，还需要考虑启动和同时动作时的峰值电流。如何提高工业电源过载保护的可靠性首先需要合理确定电源容量，避免长期接近额定输出运行。其次，应根据负载类型合理分配电源回路。例如将大功率执行器与控制系统分开供电，可以降低单一电源过载对整个控制系统的影响。对于启动电流较大的负载，还需要确认电源的过载能力和峰值输出能力。如果负载启动特性与电源保护曲线不匹配，即使额定功率看起来足够，也可能频繁触发保护。购买建议采购工业电源时，不要只看额定输出功率。应重点确认额定输出电流、过载保护方式、峰值输出能力、短路保护方式以及恢复方式。如果主要负载是PLC、传感器等稳定型控制元件，可以重点关注持续输出能力；如果同时带动电磁阀、电机、继电器等负载，则需要重点确认启动和瞬态电流是否会触发保护。对于重要控制系统，还应考虑电源保护动作后是否会影响PLC、通信设备或安全回路，必要时采用分路供电或冗余供电方案。常见误区很多用户认为电源额定功率只要大于所有设备功率之和即可。实际上，设备同时启动、瞬态电流以及环境温度都会影响电源实际输出能力。另一个误区是看到电源进入保护状态，就直接判断电源质量不好。实际上，保护动作本身是电源防止内部器件损坏的重要功能，应先确认负载是否存在过载或短路。FAQ工业电源过载后会直接烧坏吗？正常情况下，具备完善保护功能的工业电源会先进入限流、降压或关断状态，但具体保护方式取决于电源设计。24V工业电源为什么过载后电压会下降？通常是电源进入限流或折返保护状态，无法继续同时维持额定电压和更高输出电流。电源过载保护会自动恢复吗？部分电源支持自动恢复，部分需要断电重启，具体取决于产品保护策略。工业电源容量越大越好吗？不是。应根据持续负载、峰值负载和扩容需求合理选择，容量过大也会增加成本。如何避免工业电源频繁进入过载保护？应检查实际负载电流、启动峰值、电源容量和负载分配，并针对大电流设备进行分路供电。

2026-08-13

接触器线圈电压如何匹配控制回路-嘉立创FA官网

接触器线圈电压匹配的核心是什么接触器线圈是控制回路中的执行元件，控制电压施加在线圈两端后产生电磁力，使主触点动作。因此，线圈额定电压必须与控制回路能够提供的电压相匹配。常见线圈电压包括AC 24V、AC 110V、AC 220V，以及DC 24V、DC 48V、DC 110V、DC 220V等。具体采用哪一种，首先取决于控制柜实际使用的控制电源。例如控制回路采用DC 24V，那么通常应选择DC 24V线圈；如果控制回路提供AC 220V，则应选择对应的AC 220V线圈。不能仅因为电压数值相同，就忽略AC和DC的区别。控制电压选错会出现什么问题线圈电压过低时，接触器可能无法可靠吸合，或者吸合后保持力不足，运行过程中容易出现触点抖动和异常发热。线圈电压过高则可能导致线圈电流增大，使线圈温升过高，严重时会烧毁线圈。因此，线圈电压并不是“接近就可以”，而应以接触器铭牌和产品规格规定的额定线圈电压为依据。PLC控制时应该如何选择自动化设备中，接触器经常由PLC输出控制。这时不能只看PLC控制信号是多少，还需要确认PLC输出模块的类型和允许负载能力。例如PLC采用DC 24V晶体管输出，通常可以通过中间继电器或适配的驱动方式控制DC 24V接触器线圈。如果PLC输出能力不足，直接驱动较大线圈可能导致输出点过载。因此，除了线圈电压，还需要确认线圈功耗、PLC输出电流以及是否需要中间继电器。AC线圈和DC线圈应该怎么选选择AC还是DC线圈，主要取决于控制电源和控制系统架构。传统工业控制柜中，AC 220V线圈仍较常见；而采用PLC、传感器和低压控制系统的自动化设备，DC 24V线圈应用更加普遍。DC 24V控制回路通常更方便与PLC、继电器模块等控制元件配合，也有利于统一控制电源。但最终仍应根据设备电气设计和安全要求确定。还需要考虑电压波动吗需要。实际控制回路中的电压并不一定始终保持在额定值。如果电源线路较长、负载较多或电源容量不足，接触器线圈端电压可能发生下降。因此，对于控制电源波动较大的设备，不能只确认“标称电压一致”，还应检查实际线圈端电压是否处于接触器规定的工作范围内。同时需要注意，接触器线圈断电时可能产生反向感应电压，尤其是DC线圈，控制回路设计时应根据接触器和PLC输出模块要求配置相应的保护措施。购买建议采购接触器时，应先确认控制回路电压、AC/DC类型、PLC或继电器输出方式以及线圈功耗，再确定线圈规格。如果是标准自动化设备控制柜，可以优先确认控制电源是否统一采用DC 24V，再选择对应线圈；如果控制系统同时存在多个电压等级，则应特别注意不同接触器线圈之间的区分，避免安装和维护时误接。对于频繁动作的接触器，还需要关注线圈功耗、动作频率以及辅助触点配置，而不能只看主触点额定电流。常见误区最常见的误区是认为“控制电压一样就能使用”。实际上，AC 24V和DC 24V并不是同一种线圈，必须确认电压类型。另一个误区是只按照主回路电压选择接触器线圈。例如设备主回路使用AC 380V，并不意味着接触器线圈也必须使用380V。主触点工作电压与线圈控制电压属于不同参数，应分别确定。FAQ接触器线圈电压应该看哪个参数？应查看接触器铭牌或产品规格中的线圈额定控制电压，并确认AC或DC类型。DC 24V线圈可以接AC 24V吗？不能直接混用。两者电压类型不同，线圈内部结构和工作方式也可能不同。接触器主回路是380V，线圈一定要380V吗？不一定。主回路电压和线圈控制电压是两个独立参数。PLC可以直接控制接触器线圈吗？需要根据PLC输出类型、允许输出电流以及接触器线圈功耗判断，必要时通过中间继电器进行驱动。接触器线圈电压过低会怎样？可能出现吸合不可靠、触点抖动、线圈异常发热或接触器无法正常动作等问题。

2026-08-13

断路器额定电流应该如何根据负载确定-嘉立创FA官网

断路器额定电流与负载有什么关系断路器的额定电流本质上是其能够长期承载的基准电流。选择时不能简单按照设备铭牌功率直接对应断路器规格，而应先确定负载的实际工作电流。对于电阻性负载，工作电流相对稳定，额定电流通常比较容易确定；而电机、压缩机、变压器等感性负载启动时会产生较大的瞬时电流，如果断路器额定电流选择过小，启动过程中可能发生误跳闸。因此，负载类型和启动特性是断路器选型的重要依据。如何根据负载确定额定电流首先需要计算或确认负载的正常工作电流，再根据实际运行方式留出合理余量。对于单相负载，可以根据额定功率和工作电压估算工作电流；三相负载则还需要考虑功率因数和效率。实际工程中应优先参考设备铭牌或厂家提供的额定电流，而不是仅根据理论功率计算。例如设备正常工作电流为20A，并且属于运行稳定的普通负载，可以在满足线路保护要求的前提下选择略高于正常工作电流的断路器规格。但如果是电机类负载，就不能只看20A这个运行电流，还需要考虑启动电流以及断路器脱扣特性。为什么断路器不能选得太小额定电流过小，最直接的问题就是容易出现误跳闸。例如电机启动时瞬间电流明显高于正常运行电流，如果断路器瞬时或短延时脱扣特性与负载启动特性不匹配，就可能出现设备一启动断路器就跳闸的情况。频繁误动作不仅影响设备正常运行，也可能使操作人员为了避免跳闸而随意增大断路器规格，进一步造成保护配置不合理。为什么断路器也不能选得太大断路器额定电流并不是越大越安全。如果断路器选得明显大于负载实际需求，而线路导线的允许载流量没有同步提高，发生过载时断路器可能无法及时切断电流，导线就可能长期处于过热状态。因此，断路器选型必须同时考虑负载电流和导线允许载流量。保护装置的额定电流不能脱离线路本身的承载能力单独确定。不同负载应该怎么考虑电阻性负载通常启动电流较小，例如加热器、部分照明负载等，可以主要根据正常工作电流确定断路器规格。电机负载需要重点考虑启动电流、启动时间以及运行方式。频繁启动、重载启动或大功率电机，对断路器脱扣特性的要求更高。开关电源、变频器等电子负载可能存在启动浪涌电流，因此不能仅依据稳态工作电流进行选择，还需要结合设备厂家推荐的保护规格。购买建议采购断路器时，首先应确认负载类型、额定工作电流和供电方式，再确定额定电流规格。对于普通负载，可以依据正常工作电流合理选择；对于电机等具有明显启动电流的负载，还需要匹配合适的脱扣特性。同时需要确认线路导线规格、短路电流条件、极数以及安装系统的额定电压。如果是工业设备配电，还应结合上下级断路器之间的选择性配合进行判断。常见误区最常见的误区是认为“设备功率越大，就选择更大额定电流的断路器”。实际上，设备功率只是确定工作电流的基础，不能直接决定最终断路器规格。另一个常见问题是为了避免跳闸而盲目提高额定电流。如果设备频繁跳闸，应先检查启动电流、负载异常、线路压降以及脱扣特性，而不是简单更换更大规格的断路器。FAQ断路器额定电流比负载工作电流大多少合适？没有一个适用于所有负载的固定比例，需要结合负载类型、持续工作电流、启动特性和线路允许载流量确定。电机断路器为什么不能只按照额定电流选择？因为电机启动时会产生较大的瞬时电流，需要同时考虑启动电流和断路器脱扣特性。断路器额定电流越大越好吗？不是。过大的额定电流可能降低对线路过载的保护能力。断路器和电线规格有什么关系？断路器需要与导线允许载流量匹配，不能出现断路器保护能力明显高于线路承载能力的情况。设备启动时断路器经常跳闸怎么办？应先判断是启动电流导致的正常瞬态，还是存在负载异常、线路问题或断路器脱扣特性不匹配，再进行针对性处理。

2026-08-12

电磁阀流量特性对气缸运行速度的影响-嘉立创FA官网

电磁阀流量特性为什么会影响气缸速度气缸运动时，需要通过电磁阀向气缸供气，同时将另一侧的压缩空气排出。电磁阀的有效流量越大，单位时间内能够通过的压缩空气越多，气缸建立压力和排出空气的速度通常越快，因此气缸能够获得更高的运行速度。如果电磁阀流量偏小，就会限制气缸的进气或排气能力。尤其在高速往复运动时，气缸可能出现启动响应慢、达到目标速度困难以及换向滞后等现象。流量不足会出现哪些运行问题气缸运行速度下降是最直接的表现。当电磁阀通径或有效流量不足时，气缸进气速度受到限制，活塞建立足够驱动力的时间变长，导致整个动作周期延长。高速运行时速度波动更加明显。气缸高速运动需要较大的瞬时流量，如果电磁阀流量余量不足，供气压力可能出现波动，使气缸运动速度不稳定。对于高速取放、分拣和往复机构，这种变化可能进一步影响设备节拍。换向响应变慢也与电磁阀流量有关。气缸换向时，一侧需要快速进气，另一侧需要快速排气。如果电磁阀排气能力不足，残余压力无法及时释放，会对活塞运动形成阻碍，使换向过程变慢。电磁阀流量是不是越大越好并不是。电磁阀流量过小会限制气缸速度，但流量过大也不意味着一定能够获得更好的运行效果。如果气缸进排气速度过快，而节流控制不足，可能导致活塞启动和停止时冲击增大，产生振动、噪音甚至影响机构寿命。因此，电磁阀流量需要与气缸缸径、行程、工作压力以及目标运行速度相匹配。哪些因素需要一起考虑气缸缸径越大，完成一次动作所需要的空气量越多，对电磁阀流量的要求通常也越高。气缸行程和动作频率同样会影响流量需求。长行程、高频率往复动作需要更大的单位时间供气量，否则容易出现设备节拍下降。工作压力也不能忽略。气源压力变化会改变气缸的实际运行状态，因此电磁阀的流量参数需要结合实际工作压力判断，而不能只看产品标称流量。此外，气管长度、管径、接头以及消声器都会产生流量损失。如果电磁阀规格已经足够，但气路过细或过长，同样可能限制气缸运行速度。如何根据气缸运行需求选择电磁阀选型时，应先确定气缸缸径、行程、工作压力、目标速度和动作频率，再根据实际气路条件确定电磁阀所需流量。对于普通低速气缸，通常不需要追求特别大的电磁阀流量；对于高速往复机构，则需要重点关注有效流量以及进、排气能力，并为实际气路损失预留一定余量。如果气缸需要精确控制速度，还应结合节流阀进行调节。电磁阀负责提供足够的通流能力，节流元件则用于控制实际运动速度，两者不能相互替代。购买建议采购电磁阀时，不建议只按照接口尺寸选择。需要重点确认有效流量、工作压力范围、阀的响应速度以及接口规格，并结合气缸参数判断是否能够满足实际动作节拍。对于高速自动化设备，还需要考虑气管长度、接头规格以及排气路径，避免电磁阀本身流量足够，但整个气路成为限制速度的瓶颈。常见误区最常见的误区是认为气缸速度慢就一定是气缸本身的问题。实际上，电磁阀流量不足、气管过细、排气受阻以及节流设置不合理，都可能导致气缸运行速度下降。另外，单纯更换大流量电磁阀也不一定能够解决速度问题。如果气缸本身负载过大，或者气源压力不足，仍然无法获得理想速度。FAQ电磁阀流量越大，气缸速度越快吗？在其他条件满足的情况下，较大的有效流量可以降低供排气限制，但气缸速度还受到压力、负载和节流等因素影响。电磁阀流量太小有什么表现？常见表现包括气缸动作缓慢、换向延迟、高速运行速度不足以及动作节拍下降。电磁阀接口越大流量就一定越大吗？不一定。实际流量还与阀体结构、内部通道以及额定工作条件有关，应以有效流量参数为依据。气缸速度慢可以直接更换大流量电磁阀吗？需要先判断原因。如果气源、气管或负载存在问题，仅更换电磁阀可能无法解决。高速气缸应该如何选择电磁阀？应根据气缸缸径、行程、目标速度、工作压力和动作频率确定流量需求，并结合实际气路损失进行选型。

2026-08-12
