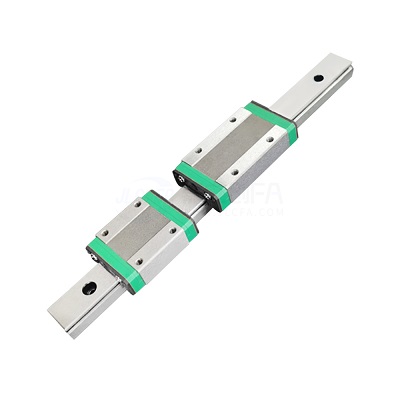

1. 什么是直线导轨三点不共面

直线导轨三点不共面，是指导轨安装过程中，多个安装支撑点无法保持在同一基准平面上，导致导轨被强制扭曲或局部受力。

这种问题在长行程平台、自动化设备、龙门结构以及大型机械底座中较为常见。

当导轨安装面存在高低差时，滑块运行过程中会出现阻力不均、局部卡顿、异响甚至精度漂移等问题。轻则影响运行顺畅性，重则导致滑块异常磨损或导轨寿命大幅下降。



2. 为什么会出现这类问题

（1）安装基面加工精度不足

很多设备底座在焊接或机加工后，会出现平面度误差。尤其是钢结构焊接件，在释放应力后容易发生轻微变形。

如果导轨直接安装在不平整基面上，锁紧后导轨会被迫跟随底座变形，从而形成三点不共面状态。

（2）导轨安装顺序错误

部分装配过程中，为了快速固定，会直接一次性锁紧全部螺丝。

这种方式容易造成导轨局部拉偏，特别是长导轨结构，锁紧过程中会逐渐累积安装应力，最终形成导轨扭曲。

（3）设备结构刚性不足

在重载或长跨度结构中，底座刚性不足会导致设备运行后产生下沉或变形。

尤其是龙门机构、高负载移动平台，当设备长期受力后，原本调整好的平面关系也可能逐渐发生变化。

（4）安装面存在异物或毛刺

导轨安装面如果残留铁屑、油污、毛刺或涂层颗粒，会导致局部支撑点抬高。

很多现场问题并非加工误差，而是安装细节不到位造成的。

3. 该如何解决

（1）优先检测安装基面平面度

安装导轨前，应先使用：

• 百分表
• 大理石平台
• 激光干涉仪
• 精密水平仪

检测安装面的平面误差。

对于高精度设备，通常需要控制在较小平面度范围内，避免后续装配产生预应力。

（2）采用正确的导轨锁紧顺序

导轨安装时应：

• 先轻锁定位
• 再从中间向两侧逐步紧固
• 分阶段均匀锁紧

避免局部一次性压紧。

这种方式可以减少导轨受力变形，提高整体直线度。

（3）使用调整垫片修正误差

对于轻微不共面问题，可通过：

• 铜垫片
• 不锈钢薄垫片
• 精密调整片

对局部高度进行补偿。

这是自动化设备现场安装中非常常见的修正方法。

（4）提高设备整体刚性

对于大型设备，如果底座刚性不足，仅调整导轨往往无法彻底解决问题。

此时需要：

• 增强底座支撑
• 优化焊接结构
• 增加加强筋
• 减少悬臂跨度

从结构层面降低变形。

4. 选型注意事项

选择直线导轨时，不仅要关注负载与尺寸，还要结合设备安装条件。

• 长导轨更依赖安装平面精度
• 高预压滑块对不共面更敏感
• 高速设备对导轨平行度要求更高
• 重载设备需优先考虑底座刚性

如果设备本身加工条件一般，可适当降低导轨预压等级，提高安装容错能力。

5. 风险及相关误区

（1）误区：导轨可以“硬装”调整

很多人认为螺丝锁紧后导轨会自动贴合安装面。

实际上导轨本身具有一定刚性，强行锁紧只会让内部长期处于应力状态，加速滑块磨损。

（2）误区：滑块能滑动就说明没问题

部分设备即使存在不共面，初期仍能正常运行。

但随着运行时间增加，会逐渐出现：

• 阻力增大
• 滑块异响
• 精度下降
• 局部磨损

后期维修成本会明显增加。

（3）长期运行可能导致导轨报废

如果长期处于扭曲受力状态，滚珠循环区域会出现异常磨损。

严重时可能导致：

• 滑块卡死
• 滚珠剥落
• 导轨表面压痕
• 运动精度永久失效

6. FAQ 常见问题

Q1：三点不共面一定会导致卡死吗？

不一定，但会明显增加运行阻力和磨损风险。

Q2：导轨安装后局部发紧正常吗？

通常不正常，多数与安装平面误差或平行度异常有关。

Q3：高预压导轨为什么更容易出现问题？

高预压本身间隙较小，对安装误差容忍度更低。
